فرن الصهر الحثي بتردد متوسط
التعريف والتطبيقات :
فرن الصهر الحثي بتردد متوسط عبارة عن جهاز يحول تيار الطاقة ثلاثة المراحل إلى تيار متردد متوسط بمرحلة أحادية ويمكن المعدن من إنتاج تيار دوامي يفقد خلال الحث بـ EMF. تسمح هذه العملية للآلة بالقيام بوظائف الصهر والتسخين والإمساك للفولاذ، النحاس، الألمنيوم، الزنك، القصدير، الفضة، ومعادن وسبائك أخرى. يمكنك إيضاً إستخدام هذه الفرن للمعالجة الحرارية قبل عملية الطرق، التلبيد وثني الأنبوب في الصب وصناعات معالجات المعادن الأخرى.
-

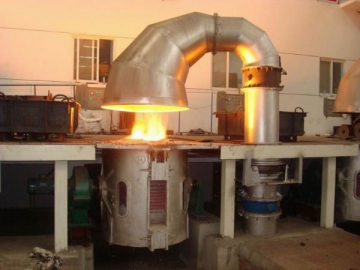

فرن الصهر بالحث بتردد متوسط -

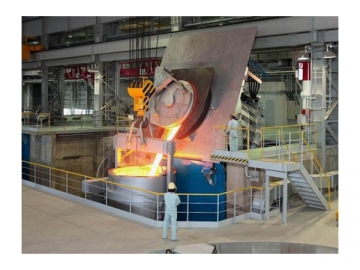

الفرن فولاذي الغطاء يقوم بتصفية السائل -

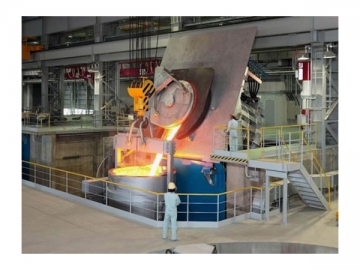

فرن بغطاء فولاذي -

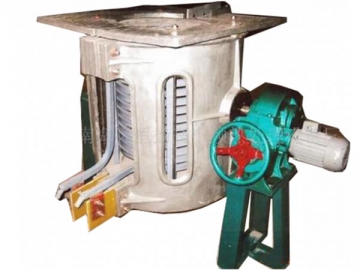

فرن بغطاء ألمنيوم
مزدوج بغطاء فولاذيالأداء والمميزات
1. البداية السلسة بالمسح بفولتية صفر، التشغيل والإيقاف في أي وقت تحت أي حالة من دون التأثير على مصدر الطاقة الكهربائية.
2. الصهر السريع، كلفة الإنتاج المنخفضة، التلوث المنخفض، يطابق متطلبات الحماية البيئية.
3. بداية الصهر المباشرة من درجات حرارة منخفضة، متوفرة إلى تفريغ كامل من الحلول، شحن سهل لسلسلة من صهر المعادن.
4. مصدر طاقة بقابلية ضبط مرن، ضبط مستمر سهل وسلسل، درجة حرارة بتحكم بسهل، فقدان منخفض للأكسدة، محتوى معدن موحد.
5. غطاء فرن بسبيك ألمنيوم أو بناء هيكلي فولاذي، متوفر لإختيار وضعيات كهربائية، يدوية، هيدرولوكية، أو إنقلابية حسب الحاجة.
6. مجموعة كاملة من المعدات يمكنها تحقيق تحكم عن بعد كامل.
وظيفة التحكم بدرجة الحرارة الثابتة التلقائية :
يمكنك الأعداد مبدئياً لمجال درجة حرارة الماء. يمكن تحقيق درجة حرارة ثابتة عن طريق زرار واحد. بالمقارنة بوضعية التحكم اليدوية بدرجة الحرارة، فإن التحكم التلقائي يوفر الوقت والجهد. بالإضافة إلى ذلك، إنها أكثر حساسية وأكثر دقة. درجة حرارة الماء أكثر سهولة في التحكم بالنتائج بفقدان أقل للأكسة، وصب موحب وجودة أفضل للمنتج النهائي.
وظيفة التبطين بالتسخين التلقائي:
التبحين الحراري عبارة عن عملية معقدة نسبياً وعملية طويلة لمنحى إرتفاع درجة الحرارة، وذلك من أجل زيادة العمر الإفتراضي لفرن التردد المتوسط. التشغيل من ضغطة واحدة، المطابقة التلقائية والتنظيم المستمر لطاقة التردد المتسوط، حجم التحكم بسرعة التسخين، كلها أمور تمنع تشقق البطانة وتحقق الهدف من منحنى التبطين التلقائي. وهذا يساعد على تجنب التشغيل الخاظئ وفي نفس الوقت تقليل إختصار زمن اليد العامل وعدد العمال.
وظيفة الإنذار لمنع التسرب في الفرن:
مبدأ العمل: بإستخدام الفرن، فإن جدار الفرن يصبح أكثر نحافة خلال الإستخدام. تيار IF سوف يشحن وفقاً لجدار الفرن. إذا وصل التيار إلى نقطة الإعداد الأولية، فإن نظام الإنذار سوف يرن ويقطع مصدر الطاقة تلقائياً.
يمكن وصل هذان الفرنان في سلسلة بمصدر الطاقة. بتدوير المفتاح الدوراني أو شاشة التشغيل الرقمية، يمكنك ضبط توزيع الطاقة للفرنين. الطاقة الإجمالية لمصدر الطاقة يمكن توزيعها إلى فرنين، بحيث أن الفرن الواحد يمكنه صهر المعادن بينمت يمكن للأخر الحفاظ على درجة الحرارة. هذه الوضعية تسحن بشكل كبير من القدرة الإنتاجية وتوفير الطاقة.
| الموديل القدرة | القدر الداخلة (50/60HZ) | القدرة الناتجة | زمن الصهر (min) | إستهلاك الطاقة (KW H/T) | ||||||||||
| معدل القدرة (KW) | الفولتية الداخلة (V) | التيار الداخل (A) | عدد نبضات المقوم | قدرة المحول المقوم (KVA) | فولتية DC (V) | فولتية DC (A) | فولتية التردد المتوسطة (V) | التردد K HZ | محديد مطروح | نحاس أحمر | نحاس أصفر | ألمنيوم | ||
| GW--0.05T | 50 | 380 | 80 | 6 | ثلاثة مراحل 50 | 500 | 100 | 750 | 1 | 20- 40 | 7 50 | 51 0 | 4 7 0 | 65 0 |
| GW--0.1T | 100 | 380 | 160 | 6 | ثلاثة مراحل 100 | 500 | 200 | 750 | 1 | 20- 40 | 7 00 | 51 0 | 4 7 0 | 64 0 |
| GW--0.15T | 1 6 0 | 380 | 256 | 6 | ثلاثة مراحل 200 | 500 | 320 | 750 | 1 | 2 0- 40 | 6 50 | 50 0 | 43 0 | 63 0 |
| GW--0.25T | 200 | 380 | 320 | 6 | ثلاثة مراحل 250 | 500 | 400 | 750 | 1 | 2 0- 45 | 6 50 | 50 0 | 42 0 | 61 0 |
| GW--0.35T | 250 | 380 | 400 | 6 | ثلاثة مراحل 315 | 500 | 500 | 750 | 1 | 2 0- 45 | 65 0 | 4 9 0 | 41 0 | 60 0 |
| GW--0.5T | 350 | 380 | 56 0 | 6 | ثلاثة مراحل 400 | 500 | 7 00 | 750 | 0.8 | 30- 50 | 6 3 0 | 4 8 0 | 40 0 | 57 0 |
| GW--0.75T | 5 00 | 380 | 80 0 | 6 | ثلاثة مراحل 630 | 500 | 10 00 | 750 | 0.8 | 40- 5 0 | 6 2 0 | 4 7 0 | 39 0 | 56 0 |
| GW--1T | 8 00 | 380 | 128 0 | 6 | ثلاثة مراحل 1000 | 500 | 1 6 00 | 750 | 0.7 | 40- 5 0 | 6 2 0 | 46 0 | 38 0 | 55 0 |
| 750 | 656 | 6 | ثلاثة مراحل 1000 | 990 | 808 | 14 8 0 | ||||||||
| GW--1.5T | 10 00 | 380 | 800 | 12 | ثلاث مراحل مزدوجة 1250 | 500 | 10 00 | 750 | 0.7 | 40 - 6 0 | 60 0 | 45 0 | 37 0 | 54 0 |
| 750 | 820 | 6 | ثلاث مراحل 1250 | 990 | 1010 | 14 8 0 | ||||||||
| GW--2T | 1 40 0 | 750 | 1148 | 6 | ثلاث مراحل 1800 | 990 | 1414 | 14 8 0 | 0.5 | 45 - 6 0 | 60 0 | 44 0 | 3 6 0 | 53 0 |
| 75 0 | 574 | 12 | ثلاث مراحل مزدوجة 1800 | 990 | 707 | 1480 | ||||||||
| GW--3T | 20 00 | 75 0 | 820 | 12 | ثلاث مراحل مزدوجة 2500 | 990 | 1010 | 1480 | 0.5 | 50- 7 0 | 58 0 | 430 | 3 5 0 | 52 0 |
| GW--5T | 30 00 | 95 0 | 1140 | 12 | ثلاث مراحل مزدوجة 4000 | 1 260 | 1190 | 1 90 0 | 0.3 | 5 0- 8 0 | 5 7 0 | 42 0 | 34 0 | 51 0 |
| GW--10T | 6 000 | 95 0 | 2280 | 12 | ثلاث مراحل مزدوجة 8000 | 1260 | 2380 | 1 90 0 | 0.3 | 5 0- 9 0 | 5 6 0 | 41 0 | 33 0 | 49 0 |
| GW--15T | 8 000 | 95 0 | 1520 | 24 | أربعة أضعاف من ثلاث مراحل 10000 | 1 260 | 1590 | 1 90 0 | 0.3 | 5 0- 9 0 | 550 | 400 | 320 | 480 |
| GW--20T | 10000 | 950 | 1900 | 24 | أربعة أضعاف من ثلاث مراحل 12500 | 1260 | 1980 | 1 90 0 | 0.25 | 5 0- 9 0 | 530 | 400 | 310 | 470 |
| GW--30T | 15000 | 950 | 2850 | 24 | أربعة أضعاف من ثلاث مراحل 20000 | 1 260 | 2980 | 1 90 0 | 0 . 25 | 5 0- 9 0 | 520 | 400 | 310 | 450 |
※ تم حساب قدرة الفرن على أساس الفولاذ بكثافة 7.8.
※ زمن الصهر وإستهلاك الطاقة مهم لقدرة الآلة، شكل المواد الخام والوزن، مستوى مهارة المشغل وعناصر أخرى.
الجدول في الأعلى " للإستهلاط بالطن (KWH/T)" هو إستهلاك عادي لمصدر طاقة متردد متواز KGPS، مصدر الطاقة بالتردد المتوسط من سلسلة KGCL ذات التكنولوجيا الجديدة يمكنها توفير 15% أو أكثر.

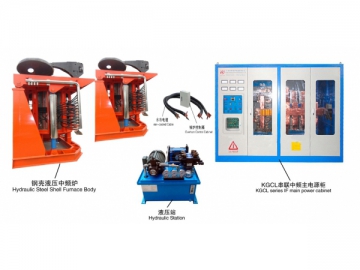

※ ترتيب مجموعة كاملة: مقصورة توريد الطاقة، صندوق المكثف، صندوق التحكم بالإنقلاب، جسم الفرن ( غطاء فولاذي أو غطاء ألمنيوم)، مجطة هيدرولوكية ( أو صندوق تخفيض مع دعامة)، كابلات مبردة بالماء، وغير ذلك.
※ البيانات في الأعلى هي للموديلات القياسية. نحن نقدم كذلك منتجات مخصصة غير قياسية بقدرات مختلفة أو سرعات صهر.
دليل إختيار فرن Hengyang IF
I. مصدر طاقة عادي متواز مع KGPS IF ، مصدر طاقة IF من سلسلة IGBT وأحدث موديل من مجموعة مقارنة لطاقة IF من سلسة KGCL .
1. مصدر طاقة IF لمحول مماثل سليكوني عادي KGPS
الإيجابيات: لقد بدأ إستخدمه في العقود القليلة الماضية، ويتميز بسعره المنخفض، صيانة سهلة، سعر معقول للإكسسوارات.
السلبيات:
إستهلاك عالي للطاقة، كمية الطاقة المستهلكة لطن واحد من الحديد المصهور هي 700 KWH/T. أضبط طاقة التحكم بوضعية فولتية DC، عامل الطاقة منخفضة ( أقل من أو يساوي 0.90)، مكثف التعويض للطاقة التفاعلية للمحطة بتداخل توافقي يعمل بدرجات مختلفة من التأثيرات.
2. مصدر طاقة IF لمحول من سلسلة KGCL SCR
في مجمل العملية يكون المقوم دائماً في حالة إنفتاح بالكامل ( مايعادل محول المقوم ثنائي الصمام). عامل الطاقة للجهاز دائماً يكون في أعلى مستوياته (أكبر من أو يساوي 0.96). إنه لا ينتج تناغم عالي. يوفر KGCL حوالي 15%، إستهلاك الطاقة لكل طن من الحديد المصهور حوالي 550 KWH/T.
II. فرن بغطاء ألمنيوم وفرن بغطاء فولاذي
فرن بغطاء ألمنيوم:
غير باهض الكلفة، مراقبة مريحة. السلبية هي كفاءة منخفضة، مكشوف على الأشعة الكهرومغناطسية.

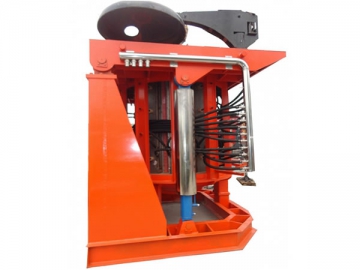

فرن بغطاء فولاذي:
مصنوع من لحام فولاذي ذات جودة عالية، جهاز إنذار للفرن مانع للتسرب، محث كهربائي حول الملحق، نقل أكثر من 65%، كفاءة عالية، توفير ما يقارب 5% من إستهلاطك الطاقة.
1. برج تبريد مغلق (منصوح به)
※ متوفر بوزن خفيف وبصمة رجل من أجل حرية في تغيير الموقع. متوفر للإستخدام المباشر لا يتطلب حوض، مضخة ولا أنابيب، وغير ذلك. لتوفير مرافق كبيرة ومعقدة للتبريد بالماء.
※ تبريد دوراني المغلق بالماء العذب لمنع إنسداد الأنابيب الناتجة عن الشتات، ويحمي المكونات الكهربائية ضد القياس وذلك لإنقاص معدل الخطأ لـ IF، HF ومعدات التسخين الأخرى.
※ شاشة عرض رقمة تلقائية لدرجة الحرارة، كفاءة طاقة وحماية بيئية، سهولة التركيب والتشغيل والصيانة.
2. خزان ماء مضخة ماء برج تبريد
يضغط الماء خلال النظام ويسمح بتدفق ثابت بكفاءة عالية وتبديد الحرارة بكفاءة عالية.
3. خزان ماء مضخة ماء
يضغط الماء في الحوض خلال الآلة ويتدم تدوير الماء للخلف إلى الخزان الإحتياطي.
