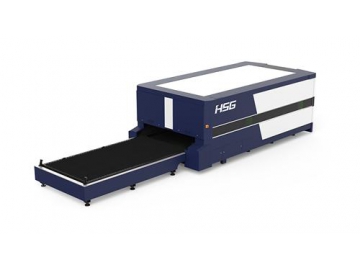

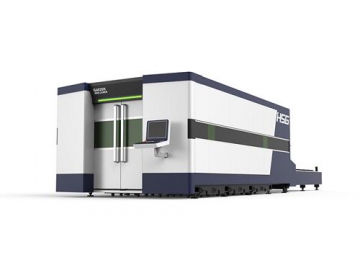

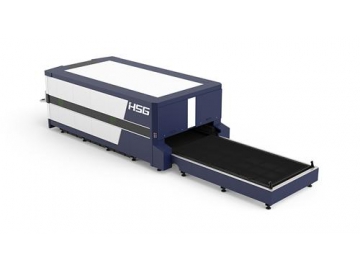

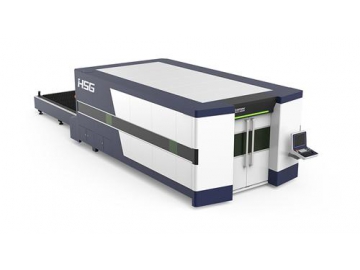

ماكينة فايبر ليزر لقطع الصفائح المعدنية G4020H
كمنتج من الجيل الثاني تتميز ماكينة قطع فايبر ليزر G4020H بتقنية الجرافيت المقاوم للحرق لتجنب إتلاف أداة الماكينة التي تسببها درجات الحرارة المرتفعة أثناء معالجة المعادن لقاطع فايبر ليزر ذو الطاقة العالية. إن هذا يضمن عملية أكثر أماناً ويزيد من قوة الماكينة.
بالمقارنة مع الموديلات الأخرى فإن قاطعة الليزر G4020H مجهزة بفايبر ليزر IPG مع مستويات طاقة تصل إلى 15kw. إنه يتميز بجودة قطع وسطح ممتاز مع سطح أملس خال من النتوءات. يمكنها معالجة الستانلس ستيل بسمك 40 مم والألمنيوم حتى سمك 50 مم.
المواد المستخدمة:ستانلس ستيل، الكربون الصلب ، الألمنيوم ، النحاس الأصفر ، النحاس ، الصفائح المجلفنة والصفائح المدرفلة على البارد وغيرها.

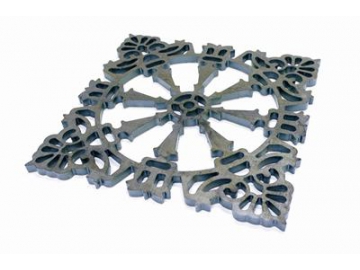

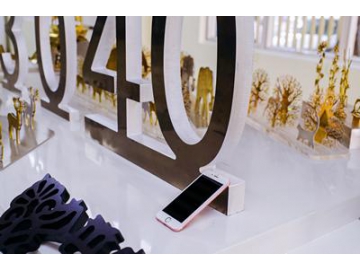

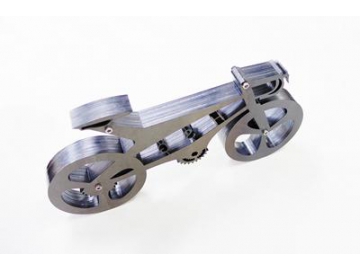

الصناعات المستخدمة: تستخدم آلة القطع بالليزر G4020H في مجال واسع للمعالجة الخارجية للصفائح المعدنية والديكور المنزلي (شبكات النوافذ ، والأبواب المزخرفة قص بالليزر) ، والمصاعد ، وقطع الطيران والأدوات وغيرها
| منطقة المعالجة | 4000mm×2000mm |
| طاقة الليزر | 4000W-15000W |
| سرعة النقل القصوى | 150m/min |
| سرعة Ac القصوى | 1.5G |
| دقة الوضع | 0.05mm/m |
| دقة إعادة الوضع | ±0.05mm |
| تزويد الطاقة | 380V/50Hz |
| الوزن الإجمالي للآلة | 18000kg |
| أبعاد الآلة | 11500mm×3500mm×2500mm |
*الحجم المخصص:3م×1.5م، 6م×2م، 8م×2م
**نوفر ليزر بطاقات مختلفة. يمكن أن يتم قطع سمك لمادة مباشرة بالإعتماد على طاقة الليزر
- ستانلس ستيل
- الكربون الصلب
- النحاس الأصفر
- النحاس
- الألمنيوم
- الستيل المجلفن
- الستيل المردفل على البارد
- التيتانيوم
- الستيل
- الفولاذ الكهربائي
- فولاذ السليكون

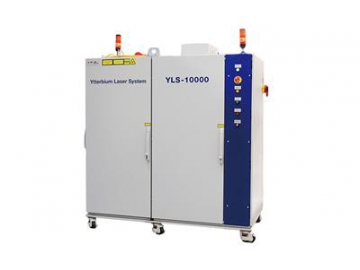

- نظام الليزريتميز نظام فايبر ليزر ذو الطاقة العالية IPG بقدرة القطع القوية
-

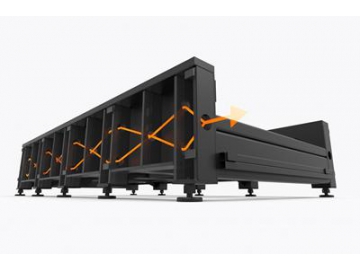

- ﻗﺎﻋدة ذو صلابة عاليةﯾﺗم ﺗرﮐﯾب ﻗطﻌﺔ اﻟﻟﯾزر G4020H ﻓﻲ أﻏﻟب اﻷﺣﯾﺎن ﻓﻲ الموديلات ذو الطﺎﻗﺔ الﻋﺎﻟﯾﺔ ﺣﺗﯽ يسمح بتثبيت قاعدة ﺛﺎﺑتة وقوية. في هذا النموذج الخاص يتم إستخدام قاعدة بشكل قرص عسل مع هيكل خلية بشكل قرص عسل المصنوعة من الفولاذ الهيكلي الكربوني الذي تم تلحيمه كهيكل فك ثم تمر القاعدة بعملية التلدين ومعالجة التعمير للإهتزاز من أجل تخفيف الإجهاد. بفضل التقنية المتقدمة يمكننا أن نضمن أن القاعدة ستعمل بشكل طبيعي لمدة 20 عاماً على الأقل بدون أي تشوه.
-

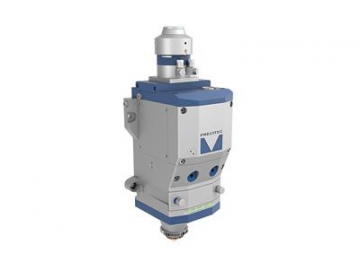

- رأس القطعيمكن تزويد ماكينة فايبر ليزر لقطع الصفائح المعدنية G4020H برأس ليزري من German Precitec. يمكن للرأس الليزري هذا أن يركز أتوماتيكياً لكي يتم زيادة سرعة القطع والتأكد من سلاسة السطح المقطوع
-

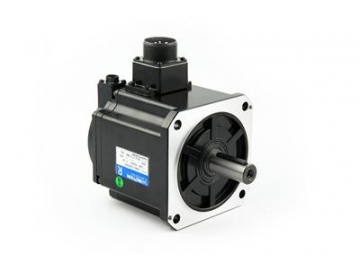

- المحرك المؤازر (محرك السيرفو)يتم توفير نظام المحرك والنظام الكهربائي بواسطة Japan Sanyo Denki التي توفر للعملاء سرعة دوران أسرع وأستقرار أفضل.
-

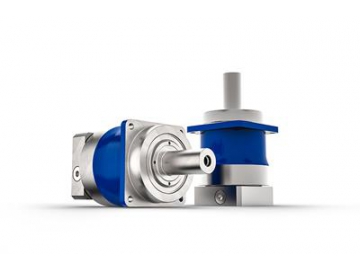

- نظام الجريدة المسننة والترس الصغيريستخدم HSG LASER مخفض الجريدة المسننة والترس الصغير من ALPHA. سوف لن يعلق ويتوقف فقط بل أيضاً يمكنه ملائمة آلات مختلفة بشكل ممتاز.
-

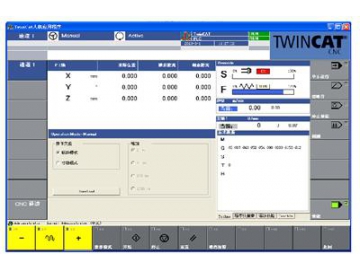

- نظام CNCتستخدم HSG LASER نظام CNC منBeckhoff مع برنامج الإدماج من SIGMANEST وكلاهما يحفظان المواد الخام ويزيدان من كفاءة المعالجة
-
