توربين بخاري

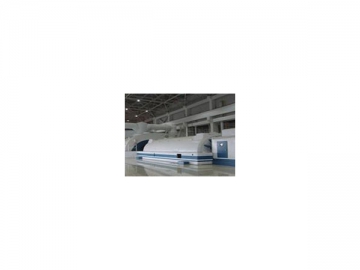

توربينات فائقة القدرة 1000MW
التوربين البخاري فائق القدرة 1000MW يتم إنتاجه في التقسيمات التالية: فائقة القدرة، تسخين أولي متوسط، محور أحادي، إربع إسطوانات أربع عوادم، تركيز صافي، تركيز الإستخراج. معلمات منفذ البخار هي 25MPa/600℃/600℃، مع قوة دفع قصوى تبلغ 1030MW. كفاءة الحرارة للتوربين يمكن أن تصل إلى 45.4%. بالمقارنة بوحدة 600MW فائقة القدرة فإنها تمتلك زيادة بمقدارة 3% إلى 4% في كفاءة التوليد الحراري، وإنخفاض بمقدار 275g/kWh في إستهلاك الفحم، وليس أنخفاض بمقدار 8% إلى 12% في أنبعاث ثاني أكسيد الكربون. بالإضافة إلى ذلك، فمع العديد من مؤشراته الإقتصادية أو مواصفات التصميم المميزة و مع مستوى الأداء الدولي الرائد، فإن التوربين البخاري فائق القادرة يصنع إسهامات ملحوظة في حمايةالبيئة والحفاظ على الطاقة. لقد تم التعريف عليه بواسطة المستخدمين نظراً لموثوقيته العالية وتوفيره الإقتصادي الكبير.
هذا النوع من المنتجات يتميز بأداه المتفوق وموثوقيته العالية، كفاءته العالية، المرونة في العمل، البداية السريعة، والقدرة التي تصل إلى ذروتها. هذا التوربين حصل على 9 إمتيازات وطنية، براءتي إختراع، و7 إمتيازات للموديل النافع. إستقبلت كذلك الآلة العديد من أوسمة الشرف: جائزة المنتج الرئيسي الجديد في شنغهاي 2008، جائزة التقنية العالية في والتصنيع التكنولوجي الجديد في شنغهاي، وجائزة المركز الأولي في شنغهاي في العالم والتكنولوجيا.
لدى Shanghai Electric القدرة على إنتاج مليون كيلووات من مولدات الطاقة الحرارية خلال إستخدام الآلة المتقدمة المجهزة بفريق إنتاج ذو تدريب عالي.
وفي فبراير من عام 2009 تم إطلاق 7 مولدات تحت الخدمة في الصين، منها وحدات #1، #2، #3 و#4 في محطة الطاقة Huaneng Yuhuan، ووحدات #1 و#2 في محطة الطاقة Waigaoqiao، ومحطة #1 في محطة الطاقة Beilun.

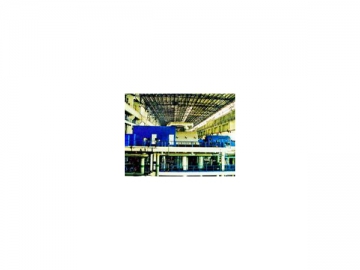

توربينات بخارية بمستوى 600MW
توربيناتنا البخارية 600MW، معلمات الغطاء المختلفة ( مجال تحت الحرج، فوق الحرج و فائقة القدرة)، الوظائف ( تكثيف البخار وإستخراج البخار) وطرق التبريد ( مبرد بالرطوبة ومبرد بالهواء).
التوربينات البخارية مستوى 600MW تستخدم أحدث تكنولوجيا عالمية في تصميم التوربين البخاري، المواصفات الفنية للمواد، ومواصفات العمليات التصنيعية، ما ينتج آلة متكاملة ببساطة تطابق أو تتفوق على الوحدات الأخرى حول العالم.
التوربين البخاري من مستوى 600MW يعزز الضغط المنخفض، الضغط المتوسط، وحواجز إسطوانة الضغط العالي التي تمتلك أداء تشغيلي ممتاز.
مع نظام التصميم للتدفق الجديد والتنكنولوجيا الكهربائية من Siemens و Westinghouse، فإن التوربين البخاري من مستوى 600MW هو ببساطة أحدث المنجزات التكنولوجيا الراهنة.

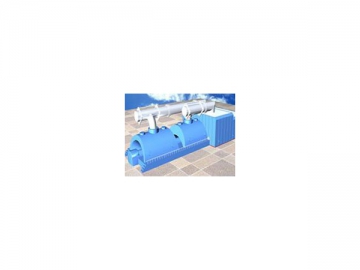

توربينات بخارية تحت الحرجة 600MW
الوحدات التروبينية تحت الحرجة تنقسم إلى التصنيفات التالية: تحت الحرج، تسخين أولي متوسط، محور أحادي، ثلاث إسطوانات أربعة عوادم، وتوربينات أربعة إسطوانات وأربعة عوادم. معلمات منفذ البخار هي 16.7MPa/538℃/538℃. كما تقدم كذلك محطة التوربين البخاري SPEG موديلات تكثيف صافي 600 MW، وموديلات إستخراج البخار 600 MW والوحدات، وموديلات التبريد بالهواء المباشر 660 MW.

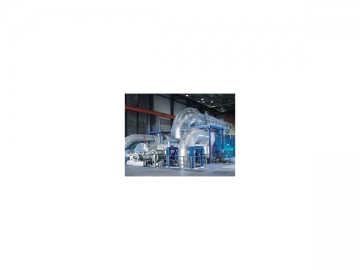

توربينات فوق الحرجة 600MW
الوحدات التوربينية تنقسم إلى الأقسام التالية: فوق الحرج، تسخين أولي متوسط، محور أحادي، وتوربينات ثلاث إسطوانات وأربع عوادم. معلمات منف البخار هي 24.2MPa/566℃/566℃. وأيضاً، المحطة تقدم موديلات تكثيف صافي 660MW، موديلات تبريد بالهواء المباشر 660MW، موديلات إستخلاص البخار مبردة بالهواء المباشر بإسطوانة و عادم مزدوج.
منذ 2005، تم بنجاح تركيب 54 توربينة بخار فوق الحرجة 600MW ووضعها قيد التشغيل. مواقع التركيب الخاصة تتضمن: وحدات #5 و#6 في محطة Zhenjiang للطاقة، وحدات #8 و#7 في محطة الطاقة Taicang، محطات #1 و#2 في محطة الطاقة Shazhou، وحدات #1 و#2 في محطة الطاقة في Changzhou، ووحدات #5، #6 و#7 في محطة الطاقة في Ligang.
توربينات فوق الحرجة فائقة القدرة 660MW
الوحدات فوق الحرجة فائقة القدرة تنقسم إلى الأنواع التالية: فوق الحرج فائق القدرة، تسخين أولي متوسط، محور أحادي، أربعة إسطوانات أربعة عوادم، تكثيف صافي، تكثيف بتبريد بالهواء. معلمات منفذ البخار هي 25MPa/600℃/600℃، مع قوة دفع قصوى تبلغ 1030MW، كما أنه يتوفر لدينا موديل ثلاث إسطوانات وعادمين.

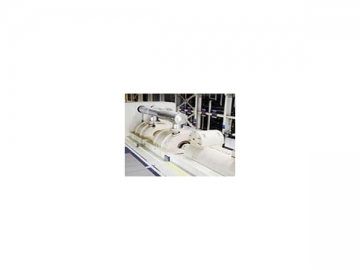

توربينات 300MW
خلال سنوات من الإبتكار المتواصل، البحث والتطوير المستقل والتحسين التكنولوجي، فلقد خصصت Shanghai Electric وحدات توربينات بخارية ( في مستويات طاقة مختلفة: 300، 330، 350)، مغطين مجال عريض من الأنواع ( تحت الحرج وفوق الحرج)، الوظائف ( تكثيف البخار، إستخلاص البخار، وإستخلاص البخار مرتين)، موديلات التبريد ( تبريد بالرطوبة، تبريد بالهواء) ، الموديلات ( دافع وتفاعل) وسرعات الدوران (3000r/min و3600r/min) لمختلف العملاء. أشهر الموديلات موضحة فيما يلي:
(1) وحدات تحت الحرجة
الوحدات التوربينية البخارية تحت الحرجة هذه مقسمة إلى أنواع مختلفة ( تحت الحرجة، تسخين مبدئي متوسط، محور أحادي، إسطوانتين وعادمين) وموديلات عديدة ( تكثيف 300 MW، تكثيف 330MW، تكثيف 350MW، إستخلاص مزدوج 350 MW، إستخلاص إحادي 300 MW، مبرد بالهواء 325 MW)، مع ظروف منفذ البخار الذي يكون 16.7MPa/538℃/538℃.
(2) وحدات فوق الحرجة
الوحدات فوق الحرجة تنقسم إلى أنواع مختلفة مثل نوع التسخين الأولي المتوسط، المحور الأحادي، وإسطوانتين وعادمين. معلمات منفذ البخار هي 24.2MPa/566℃/566℃. وشرط الوحدة في العقد هي توربين إستخلاص البخار 350 MW.
(3) وحدات 60Hz
لتلبية متطلب الأسواق العالمية فإن الشركة صممت بإستقلالية وصنعت وحدات 60Hz، شرط منفض البخار هو 16.79MPa/538℃/538℃، والإنتاج الشكلي يبلغ 360MW.
في فبراير من عام 2009 هذا النوع من المنتجات حازت على 50% من حصة السوق، وخير برهان على ذلك هو توقيع المتعاقدين على 4 وحدات 60Hz ( تم تصديرها إلى البرازيل)، وحدتين فوق الحرج، و 87 وحدة ( منها 16 وحدى للعملاء العالميين)؛ 195 وحدة تحت الحرجة 300 MW ( منها 5 وحدات للعملاء العالميين) تم وضعها قيد التشغيل، 14 وحدة ( منها 4 وحدات للعملاء العالميين) تم تركيبها.
كل عام، تصنع Shanghai Electric 32 وحدة طاقة حرارية 600MW بقدرة 10 مليون كيلووات. في الماض إجمالي 169 وحدة من التوربينات البخارية 300 MW تم وضعها قيد العمل والتشغيل.
توربينات 135MW
| غلاية | |
| الفرن | على شكل ∏ |
| المعلمات | 13.7MPa/540 ℃ /540 ℃ |
| نوع الفحم | فحم الإنتراسيت، فحم القار، فحم ناحل |
| طريقة التبريد: تبريد داخلي بالماء المزدوج | |
| توربينات بخارية | |
| نوع التوربين | 1) تبريد بالهواء بإسطوانتين وعادمين. |
| 2) ثلاث إسطوانات وأربعة عوادم ( منها: تكثيف مستقيم، إستخلاص بخاري، وتبريد بالهواء) | |
| المعلمات | 13.2MPa/535 ℃ /535 ℃ . |
| 1) مسخن بضغط عالي ( صف مزدوج أو عمود واحد) 2) مسخن بضغط منخفض 3) مكثف 4) طارد الهواء ( مقسم وبدون رأس) 5) خزان ماء. | |
منذ عام 2002، صنفت Shanghai Electric الأولى على مستوى العالم فيما يخص الطاقة الإنتاجية، إجمالي المبيعات وعدد طلبيات مولدات الطاقة الحرارية.
بين عامي 1953 و2009 إنتجنا ما قيمته 0.225 مليار ميغاوات من مولدات الطاقة الحرارية، وحدثنا معلماتها من ضغط عالي إلى حالة فوق الحرج بقدرة فائقة مع وحدة أحادية بقدرة تصل إلى 1200 ميغاوات. بالإضافة إلى ذلك نمت المجموعة لتصبح شركة عالمية تقدم خدمات تتضمن تصنيع معدات صافية ( معدات محدثة من معدات توليد الطاقة على أساس فحمي إلى معدات توليد الطاقة التيارية على أساس الفحم، الغاز، الطاقة النووية، الرياح وغيرها من مصادر الطاقة)، خدمات التعاقد EPC، تنسيق محطة الطاقة، وتطوير المنتجات النظيفة وذات الكفاءة العالية.
تتخصص Shanghai Electric في التصميم والتصنيع لتوربينات البخار لتوليد الطاقة الحرارية، توربينات الطاقة النووية وتوربينات الغاز الثقيلة. نحن أكبر منتج للتوربينات البخارية في العالم ونمتلك 35% من حصة السوق في سوق التوربينات البخارية الصينية ولقد صدرنا كذلك هذه المنتجات البارزة إلى باكستان، تركيا، مينمار، الهند، والعديد من الدول الأخرى حول العالم.
مرت توربيناتنا البخارية بمراحل التطور التالية: في الخمسينيات (1950) إنتجت Shanghai Electric أول توربين بخاري صينية. في الثمانينات (1980) صنعنا أول توربين بخاري 300,000KW وتطورنا سريعاً لنصبح مصنعاً ذو مقايس كبير مع أكبر قيمة في الإنتاج في الصناعة خلال مشاريع مشتركة. نحن المشروع الأولي في الصين الذي يحصل على شهادة نظام إدارة الجودة ونظام الإدارة الصحة والسلامة الوظيفية oHAMS18001O. بالإضافة إلى ذلك، إجتازت Shanghai Electric شهادة ASME للتفتشيش المشترك، وحصلت على ASME للقفل الفولاذي " U".
