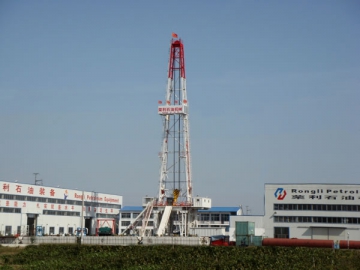

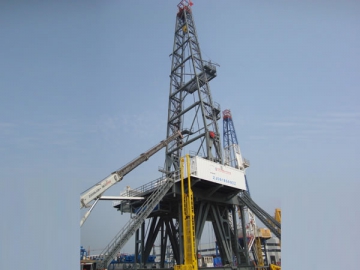

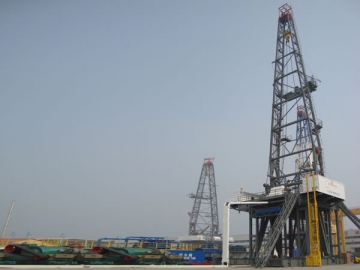

حفارة البترول ذات المنصة المنزلقة ZJ70
التطبيقات
تعتبر حفارة البترول ذات المنصة المنزلقة ZJ70 مناسبة لحفر الأباربعمق محدود خلال 7000m . يمكن للعملاء إستخدام هذه الحفارات في بيئات مختلفة مثل مناطق البحر الضحلة ، والشواطئ ، و المناطق بدرجات حرارة منخفضة طبقاً لمتطلباتهم العملية .
المميزات

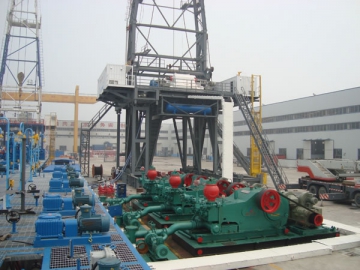

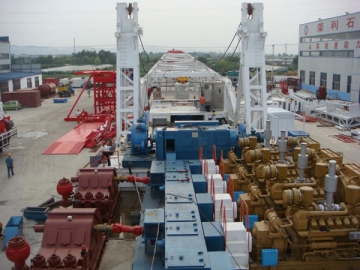

1. أدوات السحب و مضخة الطين لحفارة البترول ذات المنصة المنزلقة تتخذ ناقلات السلسلة الهيدرولوكية و المركبة . ثلاثة مجموعات من محركات الديزل A12V190PZL-3 و صندوق التروس المزدوج الهيدرولوكي مع بعض من وحدة الطاقة . وحدة الطاقة مركبة في وضعية على قاعدة التمثال من أرضية الحفر وراء الكواليس . مركبة بالتوازي مع صناديق السلاسل ذات المحوار المتعددة ، وحدة الطاقة سوف تقود مجموعتين من مضخات الطين 1600hp على التوالي بواسطة عمود كردان . الصناديق المركبة و طرف المخرج لأداة السحب تكون منطوحة بواسطة عقدة النطح في الصندوق السلسلة . أدوات السحب تكون مركبة في وضعية أدوات السحب للموقع المنخفض .
2. فرامل المنضدة الهيدرولوكي مركب في أدوات السحب . أدوات السحب لديها وظيفة التغذية الجزئية التلقائية مع ضغط ثابت ، و حماية كهربائية وموزمبيقية من التآكل ، و عملية الطوارئ .
3. الطاولة الدوارة مولدة بواسطة محرك التردد المتغير 400V AC والذي معدل طاقته هي 600kW ويكون مقاد بواسطة صندوق التروس للتروس المزدوجة . إنتظام السرعة الغير متوقفة متوفرة للطاولة الدوارة . وبالتالي فإن حفراتنا المثبتة يمكنها مواجهة متطلبات الحفر عند درجة الفتل الكبيرة و السرعة العالية .

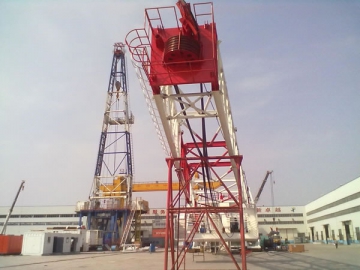

4. آلة الرفع تكون بشكل K . و بالقضيب المستقيم المركب على الوضعية السفلية للقاعدة لحفارة البترول ذات المنصة المنزلقة، فإن آلة الرفع يمكنها أن تظل على إستعداد للتشغيل و يمكنها أن ترفع مع الطاقة المزودة من أدوات الرفع .

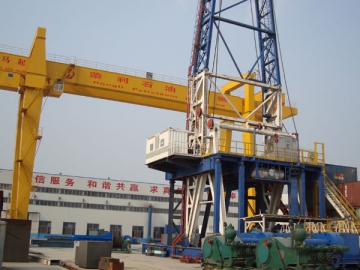

5. حفارة الأرض ذات الرفع الغزلي تكون بإرتفاع 10.5m . في أرضية الحفر يوجد طاولة دوارة مع أجهزتها القيادية ، والمرفاع الهوائي و الونش الهوائي . المكونات الأساسية لحفارة الأرض يمكن تركيبها في موقع منخفض و ثم رفعها عضوياً مع الطاقة المولدة من أدوات السحب .
6. حفارة البترول ذات المنصة المنزلقة مع نظام VFD و نظام MCC . نظام VFD و نظام MCC تستخدم على التوالي للتحكم بمحرك التردد المتغير AC للطاولة الدوارة و محرك التردد المتغير للتغذية الجزئية التلقائية .
المواصفات التقنية لحفارة البترول ذات المنصة المنزلقة ZJ70
| عمق الحفر الشكلي | 4500-7000m (حبل الحفر : 114mm) | |
| 4000-6000m (حبل الحفر : 127mm ) | ||
| أقصى شحنة للكلاب | 4500kN | |
| نظام الحبل الرافع | 6×7؛ مبروم على التوالي | |
| معدل طاقة معدات السحب | 1470kW (2000hp) | |
| أبعاد حبل سلك الحفار | Φ38mm | |
| أبعاد الإنفتاح للطاولة الدوارة | 950mm (37 1/2″) | |
| رقم التروس للطاولة الدوارة | تروس واحد | |
| عدد وطاقة مضخة الحفار | 2×1600hp | |
| رقم التروس لمعدات السحب | 6 أمامي 2 خلفي | |
| إرتفاع البنية الاساسية و الإرتفاع تحت ذراع الطاولة الدوارة | 9m; 7.6m | 10.5m; 9m |
| شكل و الإرتفاع المؤثر لآلة الرفع | بشكل K ؛ 45m | |
| وضعية النقل | نقل سلسلة هوائي ومركب AC-VFD-AC | |
| عدد و طاقة محرك الديزل الرئيسي | 4×810kW | |
| عدد وطاقة عدة المولدات المساعدة | 3×400kW | |
| الوزن الأقصى لرباط الحفارة | 2200kN | |
| الضغط العالي للطين المتغير | Φ102mm (أبعاد الإنجراف)× 35MPa | |
| حجم التأثير لنظام التحكم الثابت | ≥320m3 | |
