آلة توسيع ثقوب الأنابيب العمودية
إن آلة توسيع ثقوب الأنابيب العمودية هذه، والتي تسمى أيضا آلة توسيع الأنابيب، وآلة التوسيع العمودية، عبارة عن آلة مصنوعة من الفولاذ الكربوني وتقوم بعملية توسيع ثقوب الأنابيب سواء المستقيمة منها أو المنحنية. وتستخدم بشكل خاص في توسيع الأنابيب النحاسية للمبادلات الحرارية والقيام بدورة الشغل كاملة في هذا الصدد بما في ذلك عملية التشفيه. وبفضل دقتها، تأتي منتجاتها النهائية بدقة متناهية، ولا تتسبب في ضياع أي من الأنابيب بسبب ما يمكن أن يحدث لها من تلف أثناء خضوعها للمعالجة.

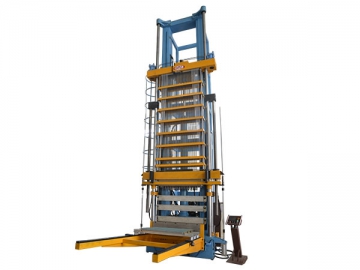

- آلة توسيع ثقوب الأنابيب العمودية

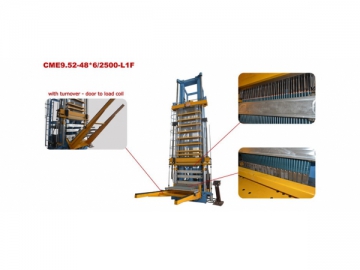

- مع عكس التوصيل- من الباب إلى ملف التحميل

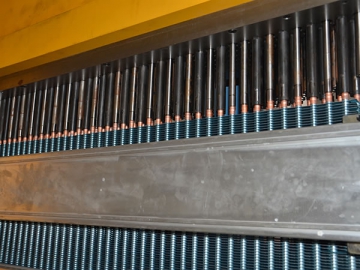

- الجانب الداخلي من آلة توسيع ثقوب الأنابيب العمودية

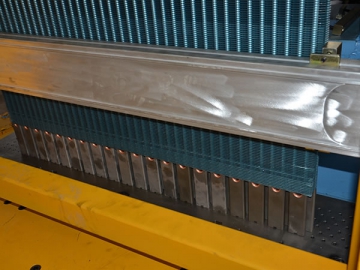

- الجانب الداخلي من آلة توسيع ثقوب الأنابيب العمودية
وعلى العموم يمكن تلخيص أبرز مميزات هذه الآلة كما يلي:
المميزات
تأتي آلة توسيع ثقوب الأنابيب العمودية بالعديد من المميزات كما يلي:
1. إنها موفرة لكل من الطاقة والمواد الأولية نظرا لكونها لا تقوم بإتلاف أي من الأنابيب أثناء قيامها بعملية توسيع الثقوب.
2. إنها تأتي بدقة عالية ودرجة كبيرة جدا من الأتمتتة بحيث تسهل عملية معالجة الأنابيب بشكل كبير مما يساعد العمال على القيام بمختلف وظائفهم على أحسن وجه وبالسرعة المرجوة.
3. يتم تثبيت طرفي قطعة الشغل وبعد ذلك تتم عملية التوسيع. وهي لا تحدث أي وجه من أوجه التشويه أو التقليص، مما يجعلها توفر من 3 إلى 5 بالمائة من المواد الخام.
| البرامترات الأساسية | ||
| 1 | القطر الخارجي للأنبوب النحاسي (ملمتر) | Φ7, Φ7.94 , Φ9.52 |
| 2 | سمك الريش (ملمتر) | 12.7, 19.05 , 21.65 , 22 |
| 3 | الطول (ملمتر) | 220~ 500/1200/1800/2500 |
| 4 | عدد السطور | 1~ 8 |
| 5 | العدد الأقصى للثقوب في كل سطر (المسافة فيما بين الثقوب هي 25 ملمتر) | 55 |
| 6 | طريقة التغذية والتحميل | دوران الوحدتين يدوية |
| 7 | سرعة التوسيع المرتفعة: متر دقيقة | >4 |
| 8 | سرعة التوسيع المنخفضة: متر دقيقة | >0.7 |
| 9 | قدرة محرك مضخة الزيت (kw) | وصل متوازي لثلاث محركات 11-18.5 |
| 10 | قطر الأسطوانة (ملمتر) | Φ150/Φ160/Φ180 |
إنه يمكننا أن نقدم هذا المنتج حسب طلباتكم الخاصة، لذا فالبرامترات والمواصفات المذكور أعلاه تبقى من أجل الاستئناس وأخذ فكرة إجمالية عن منتجاتنا، لذا فنرجو منكم الاتصال سواء للاستزادة من المعلومات أو من أجل إيداع طلباتكم الخاصة. إننا نتطلع دائما إلى التعامل معكم.
