ماكينة طلاء الدهان الأولي
الوصف
ماكينة طلاء الدهان الأولي XR08 مناسبة لطلاء الألمنيوم، الرصاص، القصدير وبعض الأسطح المحيطية للعبوات المعدنية الأخرى لتشميل طلاء بأسطوانة دوارة للون للطبقة الأساس.
من أجل جعل سطح علب الألمنيوم أسهل لأنماط الطلاء وإضافة الحس الجمالي للطلاء، طبقة الحبر السفلية يطلى بها السطح الخارجي لعبوات الألمنيوم قبل تنفيذ أنماط الطلاء. الشكل الأسطواني يثبت باستخدام أسطوانة شفط التفريغ بعد مرور الجنزير الناقل. سدادات الضرب الخفيف لشياق الطلاء في الشكل الأسطواني. عندما يصل شياق الطلاء إلى محطة الطلاء مع علب الألمنيوم، فإن عبوات الألمنيوم تلامس رول الغراء اللاصق، بحيث تلتصق مع طلاء الحديد. علب الألمنيوم تتحرك بعكس إتجاه دوران أسطوانة الغراء في الوقت نفسه، طلاء الحديد يوضع فوق سطح العلبة بإنتظام بواسطة رول الغراء PU لإتمام طلاء الطبقة الأولية. بعد ذلك، طاولة الدوران الأولية مع حامل العلب يحمل عبوات الألمنيوم بدوران ذاتي لروبوت التفريغ. روبوت التفريغ ينزع علبة الألمنيوم من حامل العبوات الأولي ويرسلها إلى جنزير النقل. عبوات الألمنيوم توجه إلى فرن التجفيف الأولي بوايطو الجنزير. بعد تجفيفها بواسطة فرن التجفيف الأولي، فإن علب الألمنيوم ترسل إلى ماكينة الطلاء.
المواصفات الفنية| قطر العلب القابل للتطبيق | φ35-φ53mm |
| أقصى طول للعلب | 250mm |
| أقصى سرعة للإنتاج | 120/min |
| قدرة المحرك | 4.45kW/5.15kW |
| الأبعاد | 2750*2330*1760mm |
| الوزن الصافي | 4500KG |
| أقل ضغط للسحب | 0.5MPa |
- ماكينة طلاء الدهان الأولي بالكامل يتم التحكم فيها بواسطة نظام التحكم PLC لشركة Siemens وتشغل بشاشة اللمس الملونة Pro-face. تحقق التحكم الذكي لعمليات التشغيل.
- عمود الحركة، الحدبة وبعض الأجزاء الرئيسية الأخرى للماكينة تعالجة باستخدام معدة CNC لضمان دقة التشغيل لحامل العلب ودقة الدوران.
- الذراع الميكانيكي والذي يعرف أيضاً الروبوت يرسل ويخرج العبوات بشكل أوتوماتيكي. لديها وظيفة الكشف الآلي، بحيث تتأكد من المعدة تكون خارج الخدمة بشكل أوتوماتيكي عندما تكون التغذية ضعيفة والتوقف عن الطلاء في حالة عدم وجود العلب.
- النظام المساعد للتبديل لحامل العلب يمكنه تنفيذ التبديل السريع للحاملات.
- ماكينة الطلاء ذات تركيبة جيدة. أغلب أعمدة الماكينة تعتمد مكونات ضغط الهواء FESTO وكراسي التحميل لهذه الملكينة تعتمد NTN، NSK وغيرها.

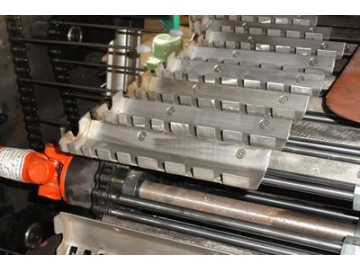

- الجنزير

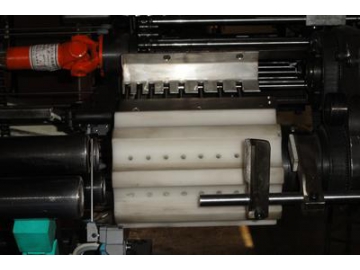

- المقسم

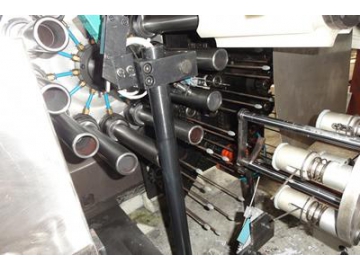

- الروبوت
