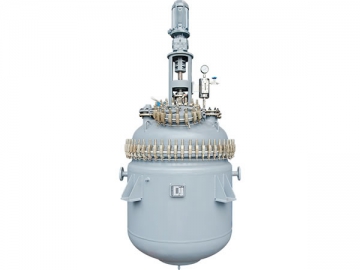

مفاعل مبطن بالزجاج، نموذج K Manufacturer

مفاعل مبطن بالزجاج، نموذج K

طلب عرض سعر

من نحن: http://taijiglasslined.asia

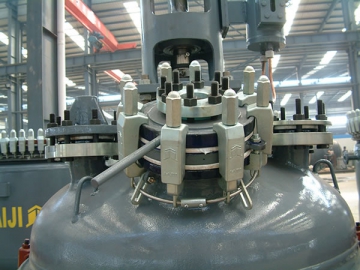

المشابك
الفتحة
التركيب
الاختبار النهائي

البرامترات التقنية

تصميم المفاعل المبطن بالزجاج K50L-K500L

	الوعاء الداخلي	القميص
الضغط ( MPa )	0.4/0.6/1.0	0.6/1.0
درجة الحرارة ( ℃ )	-19 ℃ /200 ℃	-19 ℃ /200 ℃

الرمز	الاستخدام
a	الفتحة
b	فتحة المحراك
c	الثيرموويل Thermowell
d	الفتحة الوسطى
e1,e2	زجاج الرؤية
f, g	Spare
k1, k2, k3	مدخل مخرج
m	ثقب تنفيس

رسم التصميم K50L-K100L (رؤية المخطط)
رسم التصميم K200L-K500L (رؤية المخطط)

الوحدة: ملمتر
المواصفات		K50L	K100L	K200L	K300L	K500L
السعة الإسمية (لتر)		50	100	200	300	500
السعة الإجمالية (لتر)		102	180	325	483	743
السعة المحسوبة (ملاحظة 1) (لتر)		71	128	247	369	588
سعة القميص (لتر)		21	32	57	92	130
مساحة التبادل الحراري (متر مربع)		0.34	0.66	1.26	1.75	2.64
الوزن المرجعي (كلغ)		420	490	650	920	1140
الأبعاد الأساسية	d1	500	600	700	800	900
	d2	600	700	800	900	1000
	d3 (ملاحظة 2)	706	816	918	1028	1130
	d4	420	520	620	720	810
	d5	300	300	400	500	500
	h1	400	500	700	800	1000
	h2	274	309	354	390	415
	h3	220	250	270	280	280
	h4	300	340	370	390	400
	h	1785	1930	2195	2545	2985
	B	250	250	250	250	270
	Φ	14	18	18	23	23
فتحة سكب DN	a	80	80	125	125	150
	b	65	65	100	100	100
	c	65	65	65	65	65
	d	65	65	80	80	80
	e1	65	65	65	65	80
	e2	/	/	65	65	80
	f	65	65	80	80	100
	g	/	/	65	65	125
فتحة سكب DN للقميص	k1	20	20	25	25	32
	k2	20	20	25	25	32
	k3	20	20	25	25	32
	m	G3/8''	G3/8''	G3/8''	G3/8''	G3/8''
الإدارة	DN	40	40	50	65	65
الإدارة	h5	950	950	953	1170	1170
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
ملاحظة 2: يمكن تحديد أنواع الدعم من قبل المستخدمين، إذا لم يكن هناك أي طلب خاص سيتم استخدام العروات.

تصميم المفاعل المبطن بالزجاج K1000L-K6300L

	الوعاء الداخلي	القميص
الضغط ( MPa )	0.4/0.6/1.0	0.6/1.0
درجة الحرارة ( ℃ )	-19 ℃ /200 ℃	-19 ℃ /200 ℃

	الاستخدام
a	الفتحة
b	فتحة المحراك
c	الثيرموويل Thermowell
d, f, g, h	Spare
e	زجاج الرؤية
j	الفتحة الوسطى
k1,k2,k3	مدخل مخرج
n1,n2,n3	خرطوم الرش
m	ثقب تنفيس

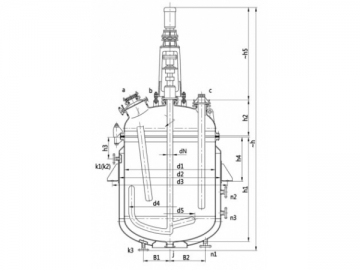

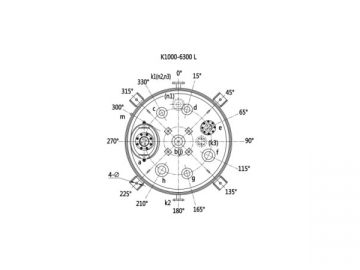

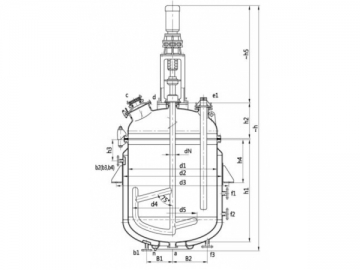

رسم التصميم K1000L-K6300L (رؤية المخطط)

الوحدة: ملمتر
المواصفات		K1000L	K1500L	K2000L	K3000L	K4000L	K5000L	K6300L
السعة الإسمية (لتر)		1000	1500	2000	3000	4000	5000	6300
السعة الإجمالية (لتر)		1616	2172	2640	4170	5140	6470	7580
السعة المحسوبة (ملاحظة 1) (لتر)		1244	1714	2180	3370	4334	5443	6561
سعة القميص (لتر)		206	300	387	461	774	873	1027
مساحة التبادل الحراري (متر مربع)		4.55	5.76	7.23	9.33	11.85	13.74	16.43
الوزن المرجعي (كلغ)		1820	2280	2535	3555	4055	4940	5560
الأبعاد الأساسية	d1	1200	1300	1300	1600	1600	1750	1750
	d2	1300	1450	1450	1750	1750	1900	1900
	d3 (ملاحظة 2)	1468	1622	1622	1964	1964	2152	2152
	d4	1080	1180	1180	1440	1440	1580	1580
	d5	700	700	700	800	800	850	850
	h1	1200	1400	1830	1810	2290	2410	2875
	h2	494	519	519	594	594	632	632
	h3	290	330	330	340	340	340	340
	h4	600	650	650	700	700	700	700
	h	3450	3700	4050	4210	4650	4820	5470
	B1	315	315	315	315	315	350	350
	B2	/	510	510	510	510	510	510
	Φ	30	30	30	30	30	30	30
فتحة سكب DN	a	300×400	300×400	300×400	300×400	300×400	300×400	300×400
	b	125	125	125	150	150	150	150
	c	100	100	100	100	100	125	125
	d	100	100	100	100	100	125	125
	e	100	125	125	125	125	125	125
	f	125	125	125	125	125	150	150
	g	100	100	100	100	100	125	125
	h	100	125	125	125	125	150	150
	j	100	100	100	125	125	125	125
فتحة سكب DN للقميص	k1	32	40	40	50	50	65	65
	k2	32	40	40	50	50	65	65
	k3	32	40	40	50	50	65	65
	n1	/	50	50	65	65	65	65
	n2	/	50	50	65	65	65	65
	n3	/	/	/	/	65	65	65
	m	G3/8''	G3/8''	G3/8''	G3/8''	G3/8''	G3/8''	G3/8''
الإدارة	DN	80	80	80	95	95	95	95
الإدارة	h5	1320	1320	1320	1360	1360	1360	1530
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
ملاحظة 2: يمكن تحديد أنواع الدعم من قبل المستخدمين، إذا لم يكن هناك أي طلب خاص سيتم استخدام العروات.

تصميم المفاعل المبطن بالزجاج K8000L-K16000L

	الوعاء الداخلي	القميص
الضغط ( MPa )	0.2/1.0	0.6/1.0
درجة الحرارة ( ℃ )	-19 ℃ /200 ℃	-19 ℃ /200 ℃

الرمز	الاستخدام
a	الفتحة
b1,b2,b3,b4	مدخل مخرج
c	فتحة الدخول
d	فتحة المحراك
e1	الثيرموويل Thermowell
e2,g1,g2,g3,g4,k	Spare
h	زجاج الرؤية
m	ثقب تنفيس
n	فتحة التنظيف

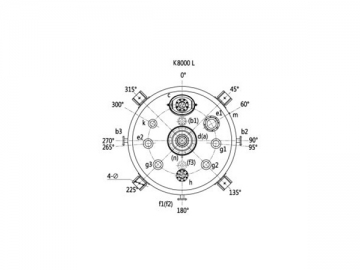

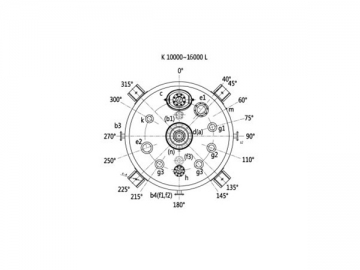

تصميم المفاعل المبطن بالزجاج K8000L-K16000L

الوحدة: ملمتر
المواصفات		K8000L	K10000L	K12500L	K16000L
السعة الإسمية (لتر)		8000	10000	12500	16000
السعة الإجمالية (لتر)		10190	12750	15250	18493
السعة المحسوبة (ملاحظة 1) (لتر)		8850	10900	13400	16680
سعة القميص (لتر)		1724	1940	2324	2500
مساحة التبادل الحراري (متر مربع)		19.6	21.54	26.5	28
الوزن المرجعي (كلغ)		7810	8720	10155	11700
الأبعاد الأساسية	d1	2000	2200	2200	2400
	d2	2200	2400	2400	2600
	d3 (ملاحظة 2)	2452	2704	2704	2908
	h1	3000	3060	3720	3740
	h2	710	770	770	825
	h3	380	400	400	460
	h4	830	850	850	900
	B1	400	470	470	470
	B2	510	550	550	550
	Φ	30	36	36	36
فتحة سكب DN	a	125	150	150	150
	c	300×400	300×400	300×400	450
	d	200	200	200	200
	e1	200	200	200	200
	e2	150	200	200	200
	g1	150	150	150	150
	g2	150	150	150	150
	g3	150	150	150	150
	g4	/	150	150	150
	h	125	125	125	125
	k	125	125	125	125
فتحة سكب DN للقميص	b1	65	80	80	100
	b2	65	80	80	100
	b3	65	80	80	100
	b4	/	80	80	100
	f1	65	80	80	100
	f2	65	80	80	100
	f3	65	80	80	100
	m	G3/4''	G3/4''	G3/4''	G3/4''
	n	G1/2''	G1/2''	G1/2''	G1/2''
الإدارة	DN	110	110	110	130
الإدارة	h5	1375	1375	1375	1995
ملاحظة 1: السعة المحسوبة: حجم فلنجة التخصر (الضيق) العلوي.
ملاحظة 2: يمكن تحديد أنواع الدعم من قبل المستخدمين، إذا لم يكن هناك أي طلب خاص سيتم استخدام العروات.

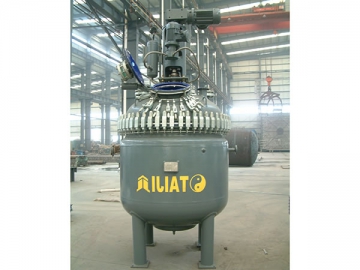

عينات

المظهر الأمامي

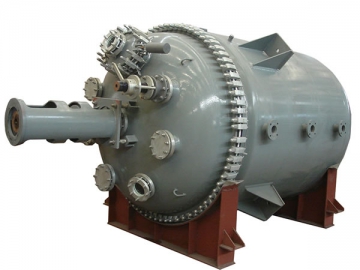

المظهر الجانبي

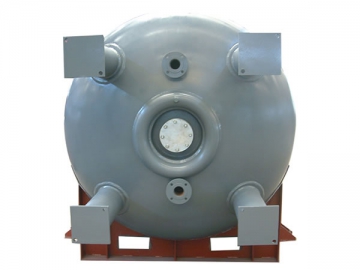

المظهر السفلي

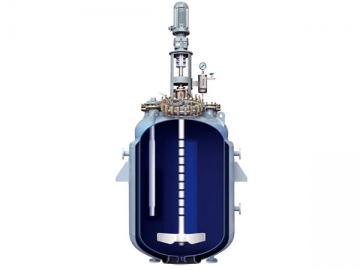

مظهر التقاطع

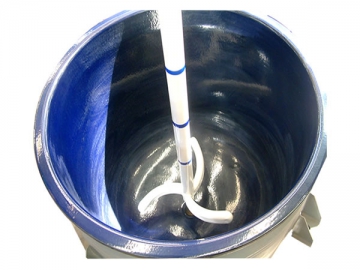

المظهر الداخلي

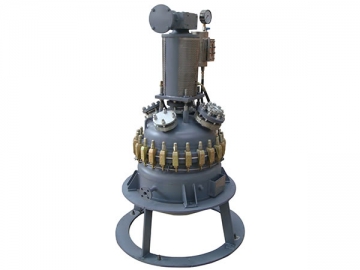

مفاعل مبطن من النوع الصغير

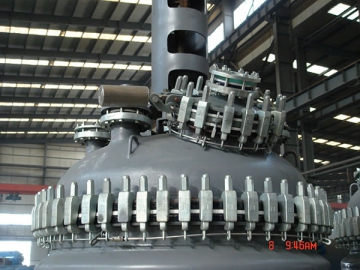

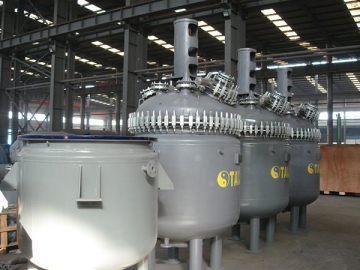

خط الإنتاج

يمكنكم الاتصال بنا في أي وقت من أجل الحصول على مزيد من التفاصيل حول أي منتج من منتجاتنا. فالرجاء ألا تترددوا، فنحن دائما كلنا تطلع للتعامل معكم.
