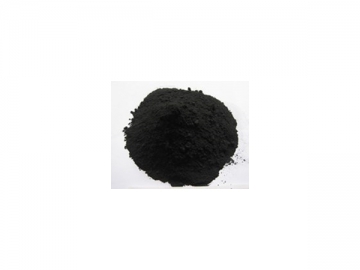

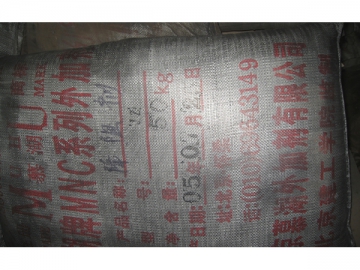

خلطة مخفضة لمقاومة التأريض
إن هذه الخلطة المخفضة لمقاومة التأريض، أو المكونات المخفضة لمقاومة التأريض، عبارة عن محلول شامل لحماية الإنارة، خاصة من أجل حماية إنارة الجبال، والجزر، ومحطات الرادارات، ومحطات الموجات الدقيقة، ومحطات الاتصالات والوصلات الأرضية في الظروف الجيولوجية المعقدة.
المميزات
تتمتع الخلطة المخفضة لمقاومة التأريض، أو المركبات المخفضة لمقاومة التأريض، بالعديد من المميزات كما يلي:
1. تخفيض المقاومة: بعد دفن الإلكترود الأيوني، تنطلق الأيونات في الأرض من أجل المقاومة. ففي المناطق ذات المقاومة العالية والغنية بالصخور، يكون تخفيض المقاومة بها محسوسا بشكل كبير. فعامل تخفيض مقاومة التأريض هذا بعد التهلم (التبلور) تتم الإحاطة به بالقرب من الوصلة بالأرض، ويمكن لمنطقة انتشار الوصلة بالأرض هذه أن تزيد بشكل فعال لتخفض من مقاومة توصيل التربة وإلكترود التأريض. وأثناء عملية التهلم (التبلور)، يمكن لعامل مقاومة تخفيض السائل أن تنتج تخفيض قدرة الهيموغلوبين وأُلفته للأوكسيجين (root effect) في التراب من أجل تخفيض مقاومة التأريض النبضي. وللهلام قدرة على امتصاص الماء والاحتفاظ به. ويمكنه أن يلعب دور الموصل الأيوني في خلطة تخفيض مقاومة التأريض هذه. ويمكن لهذه الخلطة المخفضة لمقاومة التأريض أن تضبط تخفيض مقاومة التأريض الأصلية فيما بين 60 و90 بالمائة.
2. الإعتاق البطئ والإعتاق المتحكم فيه: يتم إكمال وتتميم الأيونات الموصلة لمادة ملء الردم الخارجي بالأيونات الموصلة النشيطة التي يتم إطلاقها بشكل أوتوماتي ومستمر، وذلك من أجل ضمان ثبات كمية المواد القابلة للتأين في التأريض والتربة المحيطة. ويضمن هذا الاحتفاظ في مستوى أعلى بالموصلية حول التراب مع إلكترود التأريض، وبالتالي تضمن أداء ممتازا على مستوى تخفيض المقاومة لمدة طويلة لإلكترود التأريض.
3. التأريض العميق: عندما يتم إطلاق الأيونات في التربة، فإنه يمكنها أن تذهب عميقا داخل التربة حتى تصل 10 أضعاف أو أكثر طول الإلكترود، وبالتالي تضمن بلوغ تخفيض المقاومة للتأريض العميق.
4. مقاومة التآكل والموصلية: إن المادة الدقيقة للإلكترود، والمعالجة الإضافية اللاحقة لكل من الجدار الداخلي والخارجي للأنبوب، واختيار المواد المولدة للأيونات والمواد الخارجية المالئة كلها عناصر تضمن كلا من الموصلية الكهربائية ومقاومة التآكل. فالقيمة pH لعامل تخفيض المقاومة هذا هو 8، وهو الأمر الذي يجعله خاليا من المواد القلوية ولديه حماية سلبية، وحماية ضد التأكل وحماية بالتغليف للتأريض. بالإضافة إلى ذلك، فعامل تخفيض المقاومة هذا يحتوي على الزنك ومركباته من أجل صناعة مقاومة كاثودية لفولاذ التأريض. وبالتالي، فقضيب التأريض المغلف بعامل تخفيض المقاومة هذا لا يقوم فقط بتخفيض المقاومة، ولكنه أيضا فعال في تجنب عيوب وانحرافات الشبكة الأرضية. ويصل أمد حياه هذه الأخيرة إلى 40 سنة.
5. استقرار التأريض: إذا تم إطلاق الأيونات في التربة، فاستقرار مقاومة التأريض تكون مسألة مضمونة، وذلك بغض النظر عن ظروف الطقس، أو التغيرات الموسمية أو تهاطل الأمطار. إن موصلية عامل تخفيض المقاومة هذا لا تتأثر بالحمض، والمواد القلوية، والملح، ودرجة الحرارة والرطوبة. ولا يمكن تخفيض الموصلية بسبب انخفاض مستوى المياه أو بسبب الجو الجاف. فإلكترود (أسلاك) التأريض والشبكة الأرضية المغلفة بعامل تخفيض المقاومة هذا تتأثر بشكل أقل بأحوال الطقس، وبتغير الفصول، والبيئات والتربة وغيرها من العوامل. بسبب الـ Rmax / R≤1.36 فمقاومة التأريض مستقرة.
6. بساطة البناء: مقارنة لها مع طريقة التأريض التقليدية وطرق التأريض الأخرى، فحجم المواد المستخدمة فيها قليل جدا، فضلا عن كون المجهود المتطلب على مستوى الهندسة وغيرها قليل كذلك، وهو الأمر الذي يخفض من التكاليف الإجمالية للبناء.
| الرقم | البنود | المتطلبات الأساسية | نتائج الاختبار |
| 1 | مقاومة درجة حرارة الغرفة | ρ≤5Ω.m | ρ≤0.72Ω.m |
| 2 | الميزات الكيماوية والفيزيائية: 1) إزالة الماء 2) دورة البرودة والسخونة 3) التغطيس في الماء | ρ≤6Ω.m | ρ=6Ω.m ρ=6Ω.m ρ=0.81Ω.m |
| 3 | التفاوت المسموح به في تيار التردد | ΔR%≤20% | ΔR%=11.5% |
| 4 | القيمة pH | pH=7 ～ 9 | pH=8 |
| 5 | تآكل فولاذ التأريض لعامل تخفيض المقاومة | معدل تآكل السطح≤ 0.03 ملمتر سنة | الفولاذ المجلفن المدور: 0,0022 ملمتر سنة. الفولاذ المجلفن المسطح: 0,0026 ملمتر سنة |
| 6 | استقرار تخفيض المقاومة | بعد الأخذ بعين الاعتبار تأثير المناخ، R * max / R * ≤ 1.5 | R*max/R*≤1.36 |
الاستخدامات
يمكن أن يتم استخدام الخلطة المخفضة لمقاومة التأريض هذه، في تأريض البنايات، وفي تأريض حماية الإنارة، وفي التأريض المقاوم للكهرباء الإستاتيكية، وفي التأريض AC، وفي التأريض DC، وفي تأريض الحماية، وفي تأريض الإشارات وغيرها من أنظمة التأريض. وهي ملائمة بشكل خاص لـ:
1) شبكة التأريض بمقاومة تأريض منخفضة.
2) شبكة التأريض في الأجزاء الصغيرة من المدن.
3) شبكة التأريض في المناطق ذات مقاومة التربة العالية للجبال، والجزر، والصحاري وفي المناطق الغنية بالحصى.
4) شبكة التأريض في المناطق ذات التأكسد العالي للبحار وفي المناطق الملحية القلوية.
5) شبكة التأريض في المناطق الشديدة البرودة.
المقادير وطريقة الاستخدام
1) الاستخدام: عندما يتم استخدامها، يمكن تفريغ السائل الموجود في البرميل في حاوية كبيرة حيث تسهل عملية تحريكه. بعد ذلك، يتم تفريغ المسحوق (السائل في البرميل الواحد لكيس المسحوق الواحد) بشكل متناسب، ويتم تحريكه بعصى خشبية حتى يبدأ السائل في التخثر. يفرغ بسرعة حول إلكترود التأريض، ثم يتم الانتظارحتى تحقق البلمرة بشكل آمن. بعد تشكل الهلام المرن، تتم تغطيته بتربة رقيقة ثم بعد ذلك تضاف عليه طبقة أخرى من الركام.
2) المقادير: عندما يكون الـ ρ ≤500Ω.m، تكون المقادير هي 12,5 كلغ متر بالنسبة للتأريض الاستوائي، و25 كلغ متر بالنسبة للتأريض العمودي. وفي حالة ρ > 500Ω.m يتم استخدام ولوج قوي. فعندما يتخثر المحلول (في ظرف 3 إلى 5 دقائق)، يتم سكبه على إلكترود التأريض لتتم عملية البلمرة أثناء عملية الترشيح ويتم بذلك تخفيض قدرة الهيموغلوبين وأُلفته للأوكسيجين (root effect). فالمقادير في هذه الحالة تكون هي 25 كلغ متر بالنسبة للتأريض الاستوائي، و50 كلغ متر بالنسبة للتأريض العمودي.
تحذيرات وتنبيهات
1) إذا تم هرق هذا المحلول على اليد، أو الوجه أو العينين يمكن أن يتم غسله باستخدام المياه.
2) قوموا بهزه جيدا قبل الاستخدام. قبل صب المحلول في الحاوية الكبيرة، قوموا بهزه وقلبه في الهواء عدة مرات حتى تختلط المواد، وبعد ذلك قوموا بصبه في الحاوية.
3) عندما يتم استخدامه في درجات الحرارة المنخفضة، يصبح وقت التحريك والبلمرة أطول، وهذا لا يؤثر في أداء المنتوج. وإذا دعت الضرورة إلى ذلك، يمكن تسخين المحلول حتى تصل درجة حرارته فيما بين 10 و20 درجة مائوية، وبعد ذلك قوموا بالتحريك حتى يتم اختصار وقت البلمرة.
4) عندما يتم استخدامه في درجات الحرارة المرتفعة فإنه يتم اختصار وقت البلمرة، وبالتالي يجب التسريع من وتيرة البناء.
