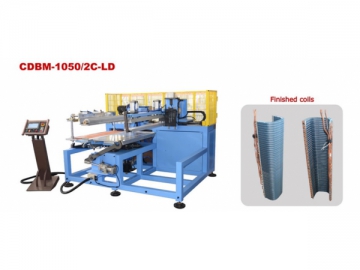

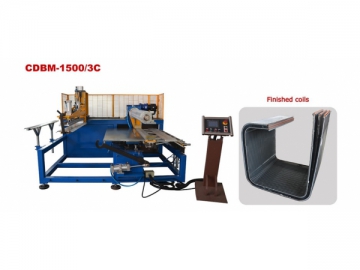

آلة ثني الملفات، الشكل L

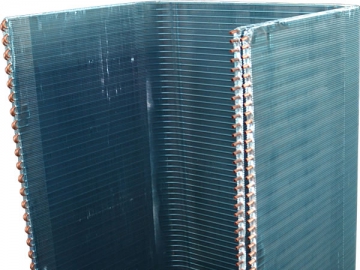

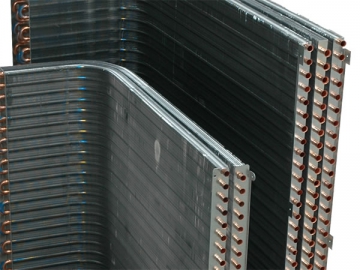

إن آلة ثني الملفات، الشكل L، والتي تسمى كذلك ثناية الملفات، أو آلة حني الملفات أو آلة ثني الملف، عبارة عن آلة يتم استخدامها لثني المكثفات المستخدمة في أجهزة التكييف الهوائي الخارجية في زاوية معينة. وعلى العموم، فهي تقوم بصياغة هذه المكثفات إما على شكل U أو على شكل L لتستجيب للتصميم العام للمكيفات الهوائية.
- آلة ثني الملفات، الشكل L
- المنتج
ويمكن إجمال أهم مميزاتها كما يلي:
المميزات
تتمتع آلة ثني الملفات، الشكل L بما يلي من المميزات:
1. إنها تتميو بأتممة عالية بحيث تقوم بمعظم عملية الثني بشكل أوتوماتي ودون الحاجة إلى أي تدخل يديوي.
2. إنها سهلة التعديل.
3. إنها تأتي بجهاز التحكم CNC بثلاث محاور، وتتميز بقدرة خهائلة على الموضعة بشكل دقيق.
| البرامترات التقنية الأساسية | |||||
| 1 | سمك قطعة الشغل | 22 ملمتر طبقة، 3 طبقات كحد أقصى، إعداد رقمي | 9 | فترة التشغيل الأوتوماتي | 12—15S |
| 2 | نصف قطر الثني | R69 (1 طبقة – 3 طبقات) يمكن تصنيعه حسب الطلب | 10 | شوط تثبيت قطعة الشغل | 150mm |
| 3 | زاوية الثني | 0- 110 درجة، الإعداد الرقمي | 11 | صعود وهبوط المنصة | 0—120 mm |
| 4 | الدقة | الثني ±0.1°، صعود وهبوط المنصة ±0.1 ملمتر، الموضعة ±0.1 ملمتر | 12 | طول الحافة القصيرة للثني | طبقة واحدة ≥ 60 mm، طبقتان ≥ 80 mm، ثلاث طبقات ≥ 110 mm |
| 5 | الطول المطلوب لاستقرار قطعة الشغل | ما قبل الموضعة 400- 1000 ملمتر | 13 | نطاق الضغط | 0.3—0.5Mpa |
| 6 | طريقة التحكم | يدوية، أوتوماتية، من خلال مفتاح Jog | 14 | توريد القدرة | أربع أسلاك وثلاث دارات AC380V 50Hz |
| 7 | العرض الأقصى لقطعة الشغل | 900mm/1200mm/1500mm | 15 | القدرة الإجمالية | 4.5kw |
| 8 | الطول الأقصى لقطعة الشغل | 2500mm | | | |
