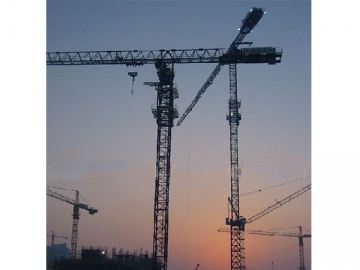

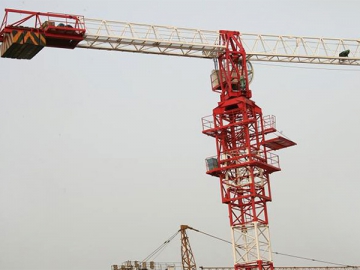

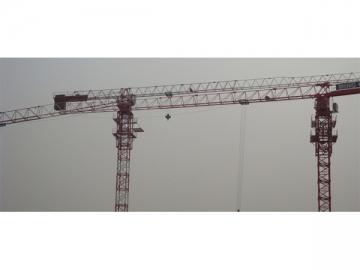

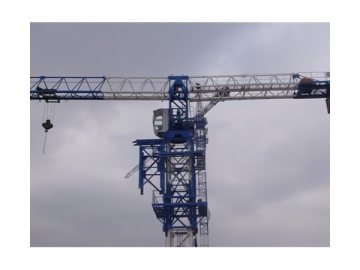

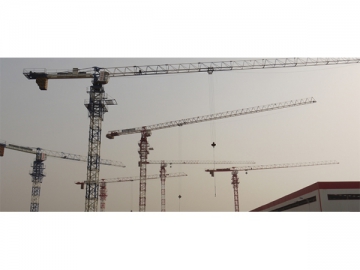

الرافعة البرجية بالرأس المسطح PT6516
طلب عرض سعر
PT6516
بالنسبة لمساحات العمل المحصورة، تشكل الرافعة البرجية بدون الرأس الإختيار الأمثل. إنه من السهل جدا تركيب أو فك تركيب الأذرع في الهواء، و لكون هذه الرافعات في العموم أصغر حجما، فإنه من الممكن إستعمال العديد منها في نفس موقع البناء. بالنسبة العمارات الشاهقة المحاطة بعمارات أصغر، فإن الرافعة البرجية هذه لها حظوظ أوفر في إنهاء العمل. لكون إنعدام وجود قضبان جر، فإن أذرع الرافعة بدون الرأس هذه هي أعرض حجما و ذات ثباتية أكبر مع تغيير ضئيل في ما يخص التقوس.
1. البيانات الرئيسية للرافعة البرجية بالرأس المسطح
| العنصر | الأداء | البيانات |
| 1 | الحد الأقصى للحمولة | 10t |
| 2 | طول الذراع | 65m |
| 3 | حمولة الطرف | 1.6t |
| 4 | إرتفاع الإنتصاب المستقل | 50m |
| 5 | الحد الأقصى للإرتفاع | 200m |
| 6 | حجم قطاع السارية | 1.835×1.835 ×2.5m |
| 7 | مادة قطاع السارية | ∠140×14 ، فولاذ منغنيزي |
2. الأداء التقني المفصل للرافعة البرجية بالرأس المسطح
2.1 جدول الأداء التقني| درجة إشتغال الرافعة | A4 | درجة إشتغال الآليات | آلية الرفع | M5 | ||
| آلية الدوران | M4 | |||||
| آلية النقل | M4 | |||||
| إرتفاع الرفع (m) | الإنتصاب المستقل=53 | مرفقات=200 | ||||
| الحد الأقصى للحمولة | أربعة أضعاف معدل السرعة=10t ، 2 أضعاف معدل السرعة=5t | |||||
| الشعاع (m) | الشعاع الأقصى | 65 | ||||
| الشعاع الأدنى | 2.5 | |||||
| طرف الحمولة (t) | 1.6 | |||||
| آلية الرفع (السحب) | السرعة | التضخيم | α=2 | |||
| الحمولة (t) | ≤2.5 | ≤5 | ||||
| السرعة (m/ min) | 100 | 50 | ||||
| التضخيم | α=4 | |||||
| الحمولة (t) | ≤5 | ≤10 | ||||
| السرعة (m/ min) | 50 | 25 | ||||
| نوع المحرك و القدرة | TZRSWF250M2-4/8 37kW | |||||
| آلية الدوران | السرعة | نوع المحرك | القدرة | |||
| 0.56r/min | YTW132S-4 | 5.5kW×2 | ||||
| آلية النقل | السرعة | نوع المحرك | القدرة | |||
| 60/30/9 | YDEG180-4/8/24 | 5/3/1 .1kW | ||||
| آلية الرفع | السرعة | ضغط الإشتغال المقدر | القدرة | |||
| 0.5m /min | 20MPa | 7.5kW | ||||
| ثقل الموازنة | طول الذراع (m) | 65 | 60 | 55 | 47.5 | |
| الوزن (t) | 24 | 21.9 | 21 | 16.5 | ||
| الطاقة الإجمالية | 53kW (بدون محرك رفع) | |||||
| مصدر الطاقة | ~ 380V(±5%) | التردد | 50Hz | درجة حرارة الإشتغال | –10℃ ~ 40℃ | |
2.2.1 الذراع=65m
| الشعاع (m) | 2.5-15.84 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | ||
| الحمولة (t) | 2 أضعاف معدل السرعة | 5.0 | 4.70 | 4.44 | 4.02 | 3.73 | 3.48 | |||||||
| 4 أضعاف معدل السرعة | 10.0 | 8.60 | 7.58 | 6.76 | 6.08 | 5.51 | 5.0 | |||||||
| الشعاع (m) | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | 60 | 62 | 65 | |
| الحمولة (t) | 2/4 falls | 3.25 | 3.04 | 2.86 | 2.69 | 2.53 | 2.39 | 2.26 | 2.13 | 2.02 | 1.92 | 1.82 | 1.73 | 1.60 |
| الشعاع (m) | 2.5-18.41 | 20 | 22 | 24 | 26 | 28 | 30 | 32.8 | 34 | 36 | 38 | ||
| الحمولة (t) | 2 أضعاف معدل السرعة | 5.0 | 4.88 | 4.54 | 4.24 | ||||||||
| 4 أضعاف معدل السرعة | 10.0 | 9.08 | 8.11 | 7.32 | 6.65 | 6.07 | 5.58 | 5.0 | |||||
| الشعاع (m) | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 | 58 | 60 | ||
| الحمولة (t) | 2/4 أضعاف معدل السرعة | 3.98 | 3.64 | 3.52 | 3.32 | 3.14 | 2.97 | 2.81 | 2.67 | 2.54 | 2.42 | 2.30 | |
| الشعاع (m) | 2.5-19.86 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | 35.43 | 36 | 38 | ||
| الحمولة (t) | 2 أضعاف معدل السرعة | 5.0 | 4.90 | 4.68 | |||||||||
| 4 أضعاف معدل السرعة | 10.0 | 9.92 | 8.87 | 8.01 | 7.29 | 6.67 | 7.13 | 5.67 | 5.0 | ||||
| الشعاع (m) | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 55 | ||||
| الحمولة (t) | 2/4 أضعاف معدل السرعة | 4.49 | 4.13 | 3.89 | 3.67 | 3.48 | 3.29 | 3.13 | 2.97 | 2.90 | |||
| الشعاع (m) | 2.5-20.18 | 22 | 24 | 26 | 28 | 30 | 32 | 34 | 36 | 38 | 40 | ||
| الحمولة (t) | 2 أضعاف معدل السرعة | 5.0 | 4.77 | 4.48 | |||||||||
| 4 أضعاف معدل السرعة | 10.0 | 9.04 | 8.16 | 7.43 | 6.80 | 7.26 | 5.78 | 6.37 | 5.0 | ||||
| الشعاع (m) | 42 | 44 | 46 | 47.5 | |||||||||
| الحمولة (t) | 2/4 أضعاف معدل السرعة | 4.21 | 3.97 | 3.75 | 3.60 | ||||||||
