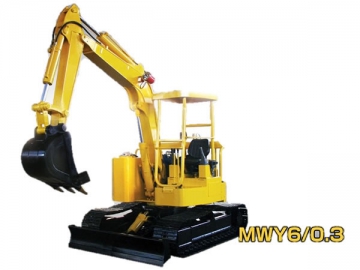

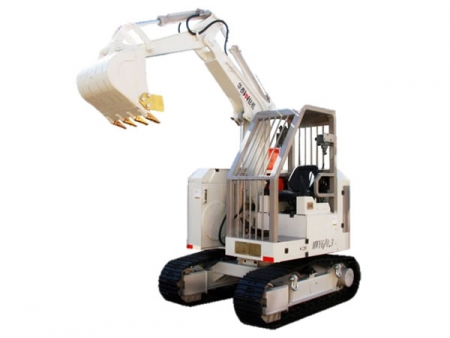

الحفارة المجنزرة 0.3/MWY6
الحفارة المجنزرة / حفارة هيدروليكية / معدات بناء ثقيلة / حفارة / لودر
التصميم

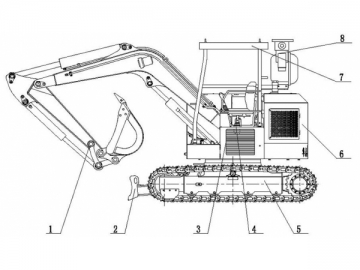

1. صندوق التحميل
2. الكاسحة الأمامية (MWY6/0.3)
3. المنصة الدورانية
4. النظام الهيدروليكي
5. صفيحة القاعدة
6. غطاء المحرك
7. السقف
8. النظام الكهربائي

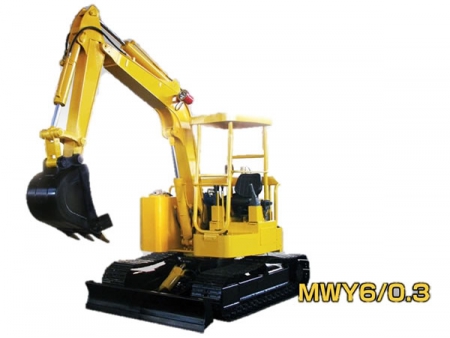

الحفارة المجنزرة هي عبارة عن نسخة مصغرة من الحفارات الكبيرة التي عادة ما تتواجد في مواقع الإنشاء، يتم استخدام الحفارة المجنزرة في عمليات الإنشاء تحت الأرض ومشاريع التنقيب في المناجم، حيث من الملفت للنظر حجمها الصغير لكن في الوقت ذاته تتميز بنظام هيدروليكي - كهربائي قوي وفعال. يمكن استخدام الحفارة المجنزرة مع حفارة العمود الرأسي للقيام بأعمال الإنشاءات والتنقيب بشكل أسرع، كما تتواجد الحفارة في المناجم المنحدرة (درجة ميل أقل من 14) والمناجم الجليدية لتجميع وإزالة الأحجار أو حفر الأرض الجليدية.
المميزات :

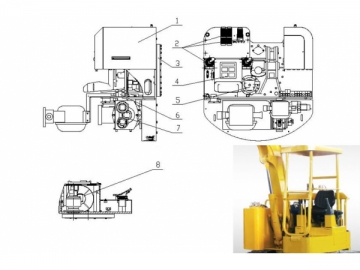

المنصة الدورانية
يوجد في المنصة الدورانية في الحفارة المجنزرة هيكل ملحوم يأمن الصلابة اللازمة للقيام بعمليات الحفر، أسفل المنصة موصول بصفيحة القاعدة من خلال مسنن دوران، وفي المنتصف يوجد يد التحكم الآلي ومنظم الدوران الذي يشكل مع مسنن الدوران نظام دوران المنصة، خزان زيت نظام الهيدروليك والصمام الرئيسي متمركزان على يمين المنصة الدورانية، أما على يسار المنصة فتوجد غرفة القيادة بالكرسي والسقف واذرع التحكم .
1. اسطوانة الهيدروليك
2. أذرع التحكم
3. مسنن الدوران
4. الكرسي
6. الصمام الرئيسي
7. مضخة الزيت وأجزاء المحرك
8. مبرد الزيت

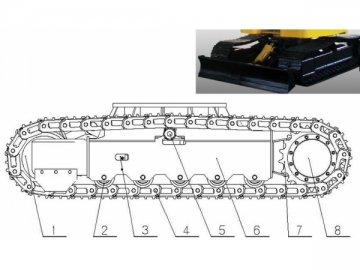

نظام السير
يتكون نظام السير من الجنزير، صفيحة القاعدة، نظام القيادة وجهاز مد الجنزير، حيث تعمل هذه الأجزاء مجتمعة لتتمكن الحفارة المجنزرة من التسلق والإلتفاف بسلاسة. يتم التحكم بالمجنزران كل منهما على حدى لزيادة القدرة على التحكم عند الإلتفاف و الإنحدار.
1. الأسطوانة الثابتة
2. الأسطوانة الدافعة
3. جهاز مد الجنزير
4. الجنزير
6. صفيحة القاعدة
7. أسطوانة القيادة
8. منظم السير

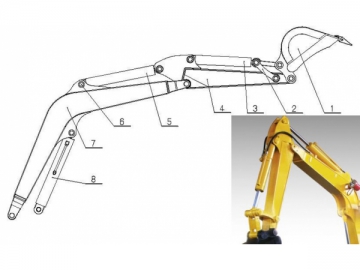

ذراع الحفر
تستخدم ذراع الحفر بشكل أساسي للحفر والحمل والتفريغ.
1. صندوق التحميل
2. مفاصل التوصيل
3. اسطوانة تحريك صندوق التحميل
4. الذراع
6. مسمار التثبيت
7. الذراع
8. إسطوانة تحريك الذراع
النظام الهيدروليكي
تتكون المكونات الرئيسية للنظام الهيدروليكي كلاً من مضخة الزيت الرئيسية، مضخة التروس، المحرك الهيدروليكي، إسطوانة الهيدروليك، الصمام الرئيسي، صمام ملف، فلتر الزيت، المبرد وخزان الزيت.
النظام الديناميكي
يوزع محرك الحفارة الكهرباء التي يصل مقدارها الى 37 ك.و إلى جميع الأجهزة في الحفارة لتعمل بالشكل الطبيعي.

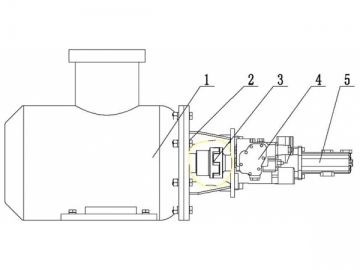

1. المحرك
2. منطقة الوصل
3. أسطوانة التعشيق
5.المضخة الثانوية
النظام الكهربائي
تحتوي الحفارة على جهاز بدء التشغيل الكهرومغناطيسي، الذي يستعمل غالباً للتحكم بالمحرك الرئيسي وحمايته، ليس ذلك فحسب بل أيضاً هناك جهاز حماية ذكي لمنع حدوث أي التماس أو تهريب كهربائي من خلال أنظمة المصابيح والزامور.

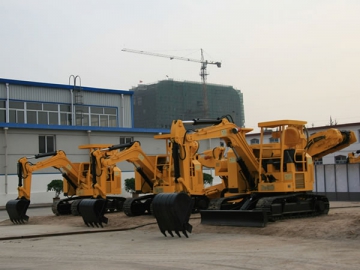

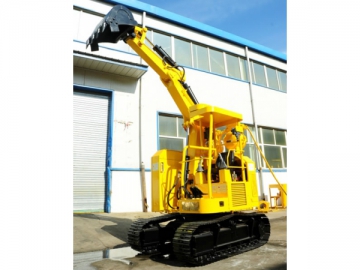

الحفارات في مواقع العمل
المواصفات الفنية
| الموديل | MWY6/0.3 | MWY6/0.3(20) | |
| سعة صندوق التحميل (m3 ) | 0.30 | 0.20 | |
| الوزن (kg) | 6300 | 5800 | |
| معدل الطاقة (KW) / معدل سرعة الدوران ((r/min) | 34.8/2200 | 34.8/2200 | |
| طاقة المحرك (KW) | 37 | 37 | |
| فولطية التشغيل (V) | 380/660 | 380/660 | |
| مواصفات نظام الهيدروليك | ضغط نظام ذراع الحفر (Mpa) | 22 | 22 |
| ضغط نظام المنصة الدورانية (Mpa) | 23.5 | 23.5 | |
| ضغط نظام السير (Mpa) | 24 | 24 | |
| التدفق (L/min) | 110 | 110 | |

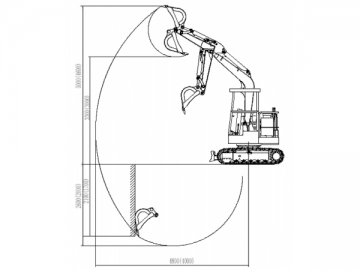

| مجال العمل | أعلى ارتفاع للحفر (mm) | ≥ 5000 | ≥ 4194 |
| أعلى ارتفاع للتفريغ (mm) | ≥ 3300 | ≥ 3100 | |
| أقصى عمق للحفر العمودي (mm) | ≥ 2100 | ≥ 1815 | |
| أقصى عمق للحفر (mm) | ≥ 2600 | ≥ 2157 | |
| أكبر قطر للحفر (mm) | ≥ 4800 | ≥ 3685 | |
| مواصفات أخرى | أقصى قوة للحفر (KN) | ≥ 45 | ≥ 36 |
| سرعة الدوران (r/min) | ≥ 10 | ≥ 10 | |
| سرعة السير (km/h) | ≥ 2.6 | ≥ 2.6 | |
| زاوية الميل | 14 ° | 14 ° | |
| أقصى قوة سحب (KN) | 50 | 50 | |
| معدل الضغط الأرضي (kg/cm2) | 0.44 | 0.50 | |
| مستوى الضجيج | ≤ 90dB(A) | ≤ 90dB(A) | |
| الأحجام | طول الآلة (mm) | 2550 | 2210 |
| عرض الآلة (mm) | 2100 | 1700 | |
| إرتفاع الآلة (mm) | 4290 | 3825 | |
| ارتفاع كابينة القيادة (mm) | 2322 | 2322 | |
| طول الجنزير (mm) | 2550 | 2210 | |
| قياس السكة (mm) | 1480 | 1236 | |
| المسافة بين الجنزيرين (mm) | 1986 | 1648 | |
| عرض الجنزير (mm) | 400 | 350 | |
| قطر الإلتفاف في الجانب الأمامي | ≤ 1300 | ≤ 1150 | |
| قطر الإلتفاف في الجانب الخلفي | 1100 | 1100 | |

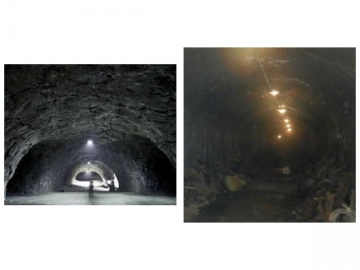

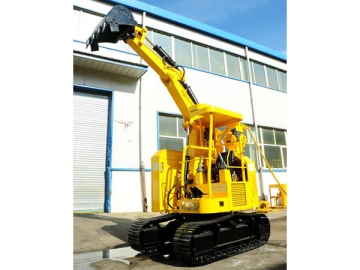

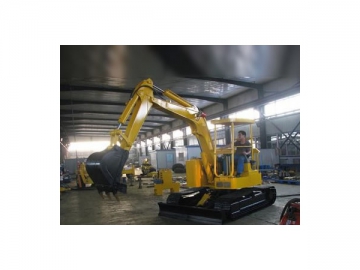

حفارة Huatai في ساحة العمل
مميزات أخرى
1. الكفاءة في العمل والتقليل من الأيدي العاملة.
2. سقف الحماية يعمل على تأمين السائق من أي مواد تسقط من الأعلى أثناء العمل.
3. معدل استهلاك وقود منخفض وانبعاثات تلوث منخفض مما يجعلها مناسبة للعمل تحت الأرض أو في الأماكن المغلقة.
4. تصميم هيكل يمكن الحفارة من الصعود بشكل افقي من دون أي مشاكل تذكر.
5. مناسب للعمل في الأنفاق الضيقة.
6. صمام ملف للحفاظ على الإستمرارية والإستقرار في الأداء.
