مكبس ليات هيدروليك YONG-FENG F51NP
التطبيقات

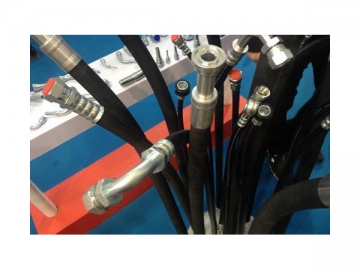

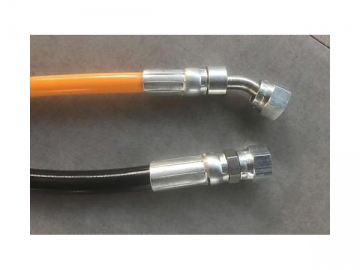

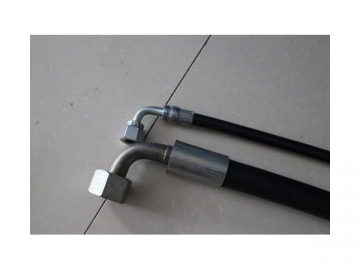

إن مكبس خراطيم الهيدروليك YONG-FENG F51NP يتم التحكم فيه بواسطة تقنية CNC للتشغيل الآلي. قوة الكبس من ماكينة كبس الليات هي 3380KN، مع مدى كبس يتراوح من 6مم إلى 88مم و14 طقماً من لقمة الكبس المعيارية. ماكينة كبس الليات مستخدمة استخداما واسعا لكبس خراطيم الوقود العالية الضغط، الخراطيم الصناعية، ليات التفلون والحبل السلكي الخ.
الحد الأقصى من القطر الداخلي
الخراطيم الصناعية: 2½"
الخراطيم مع طبقتين من الأسلاك المجدولة: 2"
الخراطيم مع 4 طبقات من الأسلاك المجدولة: 2"
الخراطيم المنخفضة الضغط φ6،φ8،φ10،φ12
| مادة رأس المكبس | فولاذ مشكل بالحدادة |
| مدى الكبس | 6-88mm |
| قطر الخرطوم | 2", 4SN |
| قطر المرور | 118mm |
| قطر الفتحة بدون لقمة | 118mm |
| الفتحة | 25mm |
| ضغط النظام | 31.5Mpa |
| قوة الكبس | 3380kN |
| المحرك | 3kw/4kw |
| الفلطية | حسب الطلب |
| التحكم | CNC |
| أطقم اللقم | 14 طقم |
| الوزن | 340kg |
| ارتفاع×عرض×طول | 800*600*1350mm |
مواصفات اللقمة
لقمة ذات الضغط العالي:| الرقم | Φ6 | Φ8 | Φ10 | Φ13 | Φ16 | Φ19 | Φ25 | Φ32 | Φ38 | Φ51 |
| مدى الكبس | 15-25mm | 18-28mm | 20-30mm | 23-33mm | 26-36mm | 29-39mm | 37-47mm | 46-56mm | 51-61mm | 63-73mm |
| طول اللقمة | 45mm | 45mm | 45mm | 50mm | 65mm | 65mm | 80mm | 80mm | 80mm | 80mm |
لقمة ذات الضغط المنخفض:
| الرقم | Φ6 | Φ8 | Φ10 | Φ12 |
| مدى الكبس | 6-16mm | 8-18mm | 10-20mm | 12-22mm |
| طول اللقمة | 35mm | 35mm | 35mm | 35mm |
التفاصيل

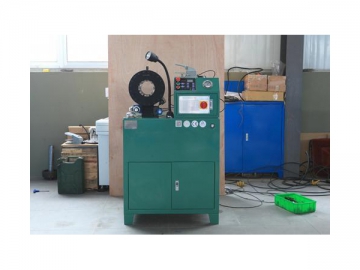

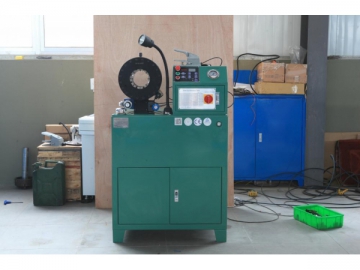

الخزانة من ماكينة كبس الليات قابلة لوضعها على الأرضيات بشكل مباشر، ويتم تصميمها وفقا لراحة المستخدم. ولا تحتاج إلى منضدة العمل الإضافية، مما يسهل عملية الكبس. حيث يوجد جارور القوالب المصمم في الخزانة، هذا يوفر الفضاء ويعطي السهولات لتخزين القوالب لمختلف التطبيقات.

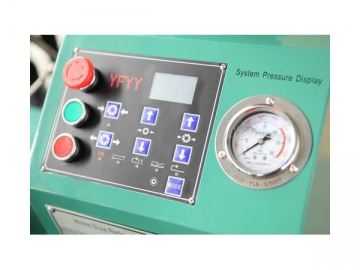

ماكينة كبس الخراطيم CNC

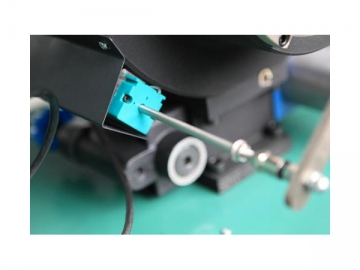

ماكينة كبس الخراطيم CNC لديها المزايا البارزة بالمقارنة مع مكابس الليات التقليدية. مكبس ليات الهيدروليك هذا سهل للتشغيل. دقة الكبس تصل إلى 0.01مم، والتي تكون 10 أضعاف أدق من مكائن كبس الخراطيم التقليدية. عمل الكبس ليس أكثر دقة فقط، بل أجمل وأروع أيضا.
المواد

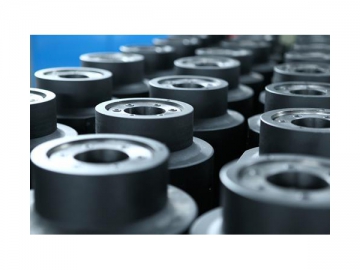

غطاء أسطوانة الزيت، خزان الزيت وقضيب الكباس جميعها مصنوعة من الكروميوم 40، وهذه المادة مقاومة للضغط العالي ومقاومة التمزق، ولديها قدرة ممتازة على تحمل الحمولة، مما يحسن متانة خزان الزيت وقضيب الكباس.

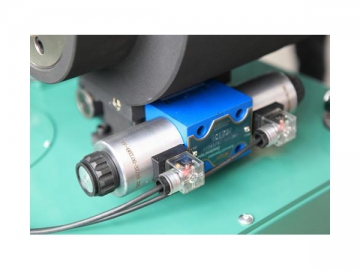

نظام الموصلية الهيدروليكية
مع توصيل بواسطة مجموعة الصمام بدون المواسير، نظام الموصلية الهيدروليكية متميزة بالأداء الممتاز في منع تسرب الزيت والمتانة، الحرارة القليلة ونقل الضغط المستقر، مما يحسن أداء مكبس الخراطيم إلى حد كبير.

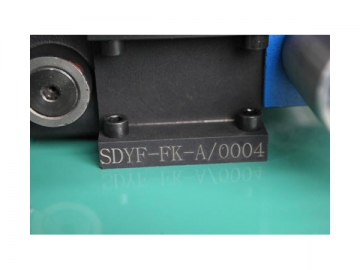

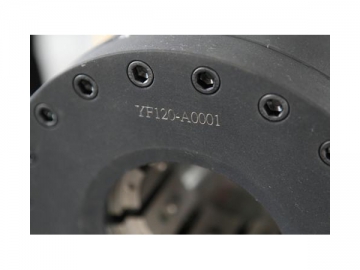

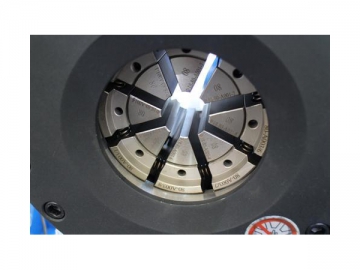

توصيل اللقمة

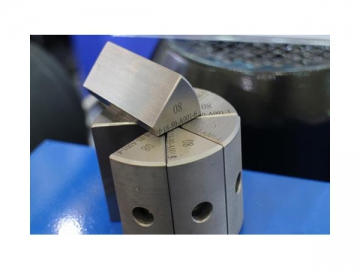

يتم تصنيع لقمة الكبس من فولاذ القوالب Cr12، ويتم توصيل لقم الكبس بواسطة المغناطيس، هذا يجعل تجميع اللقم وتفكيكها بسهولة، ويضمن تأثير الكبس الرائع.

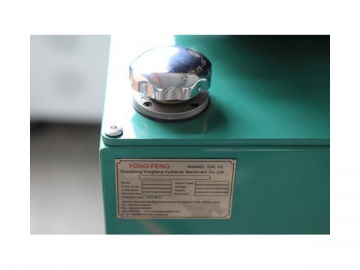

النظام الهيدروليكي
النظام الهيدروليكي، لدى Yongfeng براءة في تصميمه، ويتم تجهيزه مع خزان الزيت الهيدروليكي بسعة كبيرة، هذا يضمن معدل التدوير العالي لدوران الزيت وتبدد الحرارة الجيد. يتم رجوع الزيت إلى الخزان بسرعة وعمل الكبس فعال بالضغط المستقر، يكون مناسباً لإنتاج وتجهيز خراطيم وليات الهيدروليك بالجملة.
