خط إنتاج ألواح الحوائط TYF-01 (ألواح حوائط مركبة من ألواح سيليكات الكالسيوم، فواصل جدارية)
خط إنتاج ألواح الحوائط TYF-01 يملك قابلية التطبيق لإنتاج ألواح حوائط مركبة خفيفة الوزن من ألواح سيليكات الكالسيوم من الجانبين. المواد القابلة للتطبيق تشمل الأسمنت، الرماد المتطاير، جزيئات البولي ستارين EPS، الرمل و ceramsite، الخ. بحيث يمكن صب (قولبة) 40 قطع في مرة واحدة.
مع ميزات مسافة الأرضية الصغيرة وتكلفة الإستثمار المنخفضة، يمكنها أن تساعد في توفير الاستثمار للمعدة وتوفير تكاليف تشييد المصنع للعملاء.
رقم براءة الإختراع: ZL201320443242.9
| كمية القولبة في مرة واحدة | السمك | العرض | الطول |
| 40 | 75مم | 610مم | 2440مم/3000مم |
| 40 | 90مم | ||
| 32 | 120مم | ||
| 26 | 150مم |
ملاحظة: الأبعاد الموضحة أعلاه بالنسبة للنوع العادي. شركة TANY يمكنها توفير خطوط إنتاج مخصصة حسب الطلب وفقاً لمتطلبات قيسات ألواح الحوائط الخاصة.
-

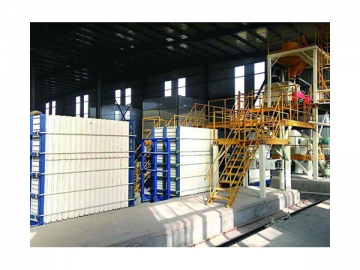

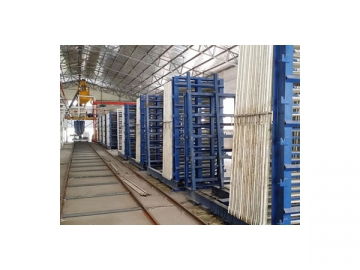

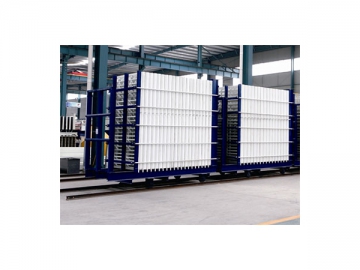

(1) خط إنتاج ألواح الحوائط TYF-01
جُهز مع نظام تحويل المسار الآلي، خط إنتاج ألواح الحوائط TYF-01 لديه عدة ميزات منها سهولة التشغيل والقدرة الإنتاجية الكبيرة. يمكنها إنتاج 40 قطعة من ألواح الحوائط لكل دفعة. -

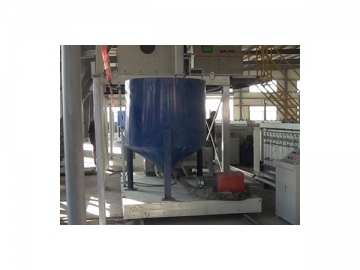

(2) نظام الوزن
يمكنها أوتوماتيكياً وزن الأسمنت والمواد الأخرى بدقة عالية جداً. -

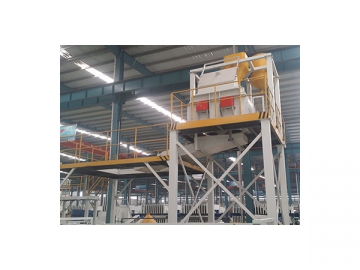

(3) نظام الخلط
معدة الخلط الثابتة ذات النطاق الواسع تجعل من الملاط مخلوط بشكل متجانس أكثر وتحسن من كفاءة عملية الصب. -
(4) نظام الصب المعلق (الإنزلاقي) المتحرك
| الأبعاد الخارجية | 3590L×1470W×3450H mm |
| قدرة نظام الإهتزاز | 1.5 ك.وات |
| البنية التركيبية | ماكينة استضافة، نظام الاهتزاز، تشكيل الشرائط |
| الوعاء المخروطي للأسمنت | 1000 كجم |
| صام مروحي يعمل بضغط الهواء | DN300 |
| جلبة الموائمة (المهايئ) المرنة | DN300 |
| حساس الضغط | 1000 كجم |
| المحرض الإهتزازي | يعمل بضغط الهواء |
| منصة الخلط | 4300*3850mm |
| ساق عجلة الهبوط (قائمة المنصة) | 4300*3500mm |
| السلم الفولاذي | 14# U-bar |
| حجم الخلاط | 3m³ |
| قدرة الخلاط | 30 ك.وات |
| حجم وعاء الرفع المخروطي | 1m³ |
| قدرة وعاء الرفع المخروطي | 4.5kW |
| ضغط الضخ النظري | الضغط العالي | 0.5 Mpa |
| الضغط المنخفض | 0.4 Mpa | |
| سعة النقل النظرية | الضغط العالي | 5 Mpa |
| الضغط المنخفض | 9.4 Mpa | |
| أقصى مسافة للنقل | الأفقي | 300mm |
| العمودي | 120mm | |
| قدرة المحرك الرئيسي | 7.5kW | |
| حجم الوعاء المخروطي | 3m³ | |
| إرتفاع التحميل | 1000mm | |
| حجم خزان الزيت الهيدروليكي | 60L | |
| شكل صمام التوزيع | Ball valve | |
| وزن الماكينة الرئيسية | 500kg | |
| قياس الاطار: طول×عرض×إرتفاع | 1785×960×1700mm | |
