ترموستات PID، ضابط رقمي، جهاز التحكم بدرجة الحرارة

عام

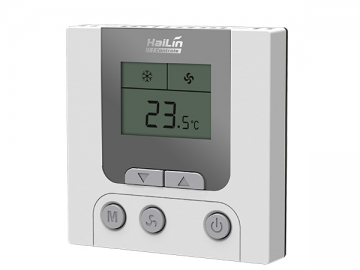

الضابط الرقمي لدرجة الحرارة من سلسلة HL8102 هو جهاز تحكم يعتمد على معالج دقيق مع شاشة LCD رقمية.
جهاز التحكم مصمم للتحكم بدرجات حرارة الغرفة في البيئات التجارية، السكنية، والصناعية، من خلال صمام كهربائي تعديل/ مثبط بتحكم أحادي 0-10Vdc (4-20mA) أو تحكم تعويمي.
جهاز التحكم يقدم تحكم مدمج بنبض تناسبي (PI) مع منفذ تحكم تعديلي وتعويمي.

التطبيقات
تحكم بدرجة الحرارة مع علبة بحجم متغير للهواء (VAV)
تحكم بدرجة الحرارة لـ VAV لصندوق إعادة تسخين
صمام تعديل / تعويم
مثبط تعديل / تعويم
تحكم ثابت بدرجة الحرارة

المميزات
عرض رقمي لدرجة الحرارة المستشعرة وإعدادات درجة الحرارة المختارة من قبل المستخدم حسب الطلب.
تحكم متقدم بالتكامل الإيجابي (PI) التناسبي مع مخرج إشارة تناظرية.
0-5Vdc، 1-5 Vdc، 2-10Vdc أو مخرج إشارة وتعويم 4~20mA (0~20mA)
مخرج حركة مباشرة / عكسية
مخرج محدود للحماية من التحميل المفرط
وضعية توفير الطاقة بمنفذ داخلي (ESI) من مفتاح البطاقة أو مستشعرات.
نقطعة إعداد غير شاغرة قابلة للضبط للتحكم بوضعية التسخين والتبريد
التحكم بوضعية السبات
موديل متوفر لمستشعر مدمج أو بتحكم عن بعد (RS)
مخرج تحكم عن بعد (RC) لتطبيق التحكم بفتح وقفل التشابك.
ذاكرة غير متطايرة (EEPROM) تبقي إعددات المستخدام عند فقدان الطاقة
شاشة LCD كبيرة بضوء خلفية أزرق
وحدة العرض °F أو ℃
حدود نقاط إعداد قصوى وصغرى بقابلية ضبط
حدود نقاط إعداد قصوى وصغرى يإمكانية ضبط
نطاق هامد بقابلية ضبط (بعض موديل مخرجات مزدوجة)
التحكم بالمخرج عندما يمون مفتاح النظام في موقع القفل (OFF)
وسيط إنترنت RS-485
بروتوكول Modbus RTU

المواصفات:
مستشعر درجة الحرارة: ترموستات NTC 100K
الدقة: ±0.5℃
دقة عرض درجة حرارة الغرفة: 0.1℃
مجال نقطة الإعداد: 0～99.5℃ ( قابلية ضبط)
مجال عرض درجة الحرارة: 0～99.5℃
الطاقة الكهربائية: 24VAC±10％ 50Hz/60Hz
منفذ الإشارة: إتصال جاف مجهول بفتح طبيعي

الإشارة الخارجة:
التعويم: 24VAC×2 (0.5A)
PID: 0-10VDC (5mA)
0-20mA ( مقاومة مطابقة 100-500 Ω)
المروحة: 220VAC (1A)
طاقة ذاتية: أقل من 1W
وسيط RS485: بروتوكول MODBUS
العرض: LCD
الغلاف الواقي: PC ABS ( مثبت للنار)
الأبعاد: 86×86×23.5(mm)
التركيب: تثبت علبة 86 قياسي
ميلان الثقب: 60 mm قياسي
التسليك: :0.5～2.0mm²
ظروف البيئة المحيطة: 0～50℃، 5～95% RH ( لا تكثيف)
