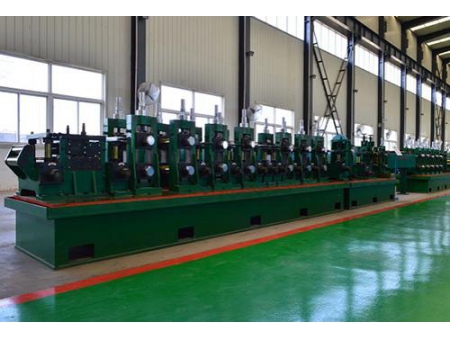

خط تشكيل المواسير الملحومة، 38مم إلى 127مم
طلب عرض سعر
الموقع الإلكتروني: http://pipemakingmachines.asia/2019/1-6-erw-tube-mill-38mm-127mm.html
مواسير دائرية, تيوبات مربعة, تيوبات مستطيلة
لفائف الصاج→ حمالة لفائف الصاج المزدوجة → القص وقطع الحواف واللحام → وحدة تخزين اللفائف → التشكيل (وحدة التسوية وحدة التشغيل الرئيسية وحدة التشكيل وحدة التوجيه وحدة اللحام الحثي عالية التردد البكرة الضاغطة)→تهذيب الحواف→التبريد بالماء →تحديد القياس والاستقامة→القطع بمنشار المواسير→نقل الأنابيب → التعبئة → التخزين في المستودع.
المواصفات الفنية الأساسية| القدرة الإنتاجية | |
| مواسير دائرية | 38mm - 127mm |
| مواسير مربعة ومستطيلة | 30*30 - 100*100(120*80)mm |
| سمك الجدار | 1.0 - 4.0mm (أنبوب دائري) 1.0 - 3.0mm(أنبوب مربع) |
| السرعة | Max. 80m/min |
| طول الأنبوب | 6m – 12m |
| مواصفات الشريط الفولاذي | |
| المادة | Low Carbon Steel, Q235, Q195 |
| القطر الداخلي للفة | 460 – 510mm |
| القطر الخارجي للفة | Max. 1800mm |
| عرض الشريط | 120mm – 400mm |
| سمك الشريط | 1.0mm – 4.0mm |
| أقصى وزن للفة | 4000kgs |
| المواصفات الكهربائية | |
| القدرة الكهربائية للوحدة الديناميكية | 380 فولت، ثلاثي الأطوار، 50 هيرنز (يعتمد على المرافق المحلية) |
| القدرة الكهربائية لوحدة التحكم | 220 فولت، أحادي الطور، 50 هيرتز |
| السعة الكهربائية المركبة: حوالي 200 ك.واط | |
| التبريد بالماء | |
| خزان معدة عالية التردد | 30 m³ |
| خزان ماء دورة التبريد | 30 m³ |
| الهواء المضغوط | |
| الضغط | 0.5MPa |
| معدل التدفق | 0.8m³/hour |
| السرعة الخطية: أقصى سرعة 100 متر لكل دقيقة | |
| الأبعاد الكلية لخط الإنتاج: 70 متر×6 متر (طول×عرض) | |
