موصل مقاوم للإنحناء على شكل U
طلب عرض سعر
لقد تم تصنيع منتجنا موصل مقاوم للإنحناء على شكل U من الفولاذ المُجلفن ذات قوة شد عالية. لقد تم تصميم الموصلات بشكل خاص من أجل إتصال حبل السحب، و من أجل المرور من خلال الساحب. علاوة على ذلك، المظهر الفريد يسمح لهذا المنتج تقليل الحمولة الزائدة على الثقوب المجدولة للحبل خلال هذا المرور.

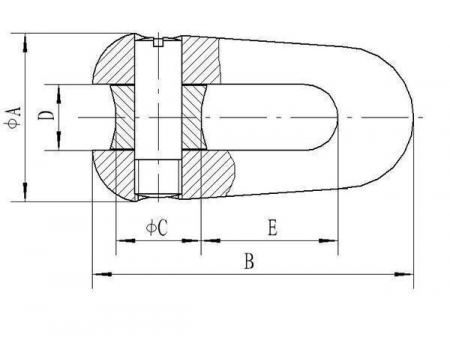

المعلمات الفنية
| رقم البند | النموذج | الأبعاد الرئيسية (mm) | الحمولة المقدرة (kN) | الوزن (kg) | |||||
| A | B | C | d | D | E | ||||
| 17111 | SLU-1 | 36 | 68 | 18 | 10 | 14 | 29 | 10 | 0.2 |
| 17112 | SLU-3 | 37 | 76 | 20 | 12 | 17 | 31 | 30 | 0.22 |
| 17113 | SLU-5 | 50 | 96 | 23 | 18 | 19 | 42 | 50 | 0.6 |
| 17114 | SLU-8 | 56 | 110 | 28 | 20 | 22 | 50 | 80 | 0.8 |
| 17115 | SLU-10 | 59 | 126 | 30 | 22 | 26 | 54 | 100 | 1.2 |
| 17116 | SLU-13 | 61 | 134 | 32 | 24 | 27 | 56 | 130 | 1.3 |
| 17117 | SLU-15 | 63 | 138 | 37 | 27 | 28 | 58 | 150 | 1.4 |
| 17118 | SLU-25 | 80 | 178 | 44 | 32 | 35 | 72 | 250 | 3.0 |
| 17118A | SLU-28 | 80 | 178 | 44 | 32 | 35 | 72 | 280 | 3.0 |
| 17119 | SLU-32 | 85 | 186 | 42 | 30 | 38 | 80 | 320 | 3.9 |
الملاحظة: حفر "d" يشير إلى قطر الدبوس
