ماكينة تقطيع باليزر (فايبر ليزر) Accurl 1kw~6kw البارزة مصممة خصيصا لعمليات تقطيع مواد الألواح الرقيقة بسرعة عالية. آلة القص التلقائية هذه قادرة على تقطيع المواد المعدنية الحديدية وغير الحديدية مع المزايا من توفير التكلفة بشكل فعال.
المميزات
وحدة التحكم Fagor 8060 CNC السهلة الاستخدام
الميزات الفريدة:
أقصى سرعة تحديد الموقع المتزامن: 160m/min
سرعة التسريع: 25 m/s2(2.5G)
الدقة: ±0.05mm
كفاءة الطاقة: تقليل استهلاك الطاقة إلى حد كبير
مرنان IPG YLS-1000w
رأس التقطيع PRECITEC المتقدم ( مع تقاطع التهوية لدفع)
تصميم الغلق التام لحماية العامل إلى حد أقصى
نظام تبادل الغازات بالضغط العالي إلى الضغط المنخفض بشكل فعال
رأس التقطيع بالضغط العالي مع جهاز الاستشعار السعوي ذي دقة عالية
وظيفة التحكم في خرج الطاقة Nesting الميكانيكية التلقائية
وظيفة حساب تكلفة الوحدة والوقت التلقائية
توصيل الشبكة الخارجية
وحدة استخراج الدخان ( مشمولة في سلسلة النماذج)
وحدة جمع قطع العمل
نظام التحكم بالصمام التناسبي الثنائي في مختلف ضغط الغاز ونظام التقطيع بالضغط العالي.
الأجهزة المعيارية
جهاز التحكم FAGOR 8060 CNC
مرنان ليزر يتربيوم IPG YLS-1KW~6KW
وحدة تغيير البالتات الثنائية التلقائية ( طاولة مكوكية)
نظام التشغيل بجريدة مسننة بدقة (صنع في ألمانيا)
نظام Lantek CAD/CAM أو Radan

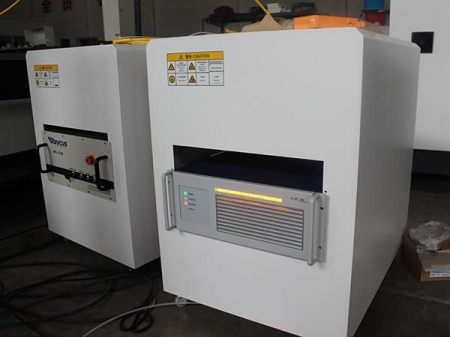

مصدر الضوء
وحدة التبريد
3 عدسات وقائية للأسفل
3 وصلات فوهة سيراميكية
نظام فوهة ذاتي المعايرة
عدسات ذات البعد البؤري 5.9”
نظام جمع برادة الحديد الذكي / وحدة النقل
نظام نقل شعاع الليف ( كابل الليف )
يتم العمل مع غازات (قطع) N2 و O2 كلاهما
نظام تحديد الوضع الابتدائي
جهاز اختيار الغاز المساعد
إنذار الانعكاس التلقائي
ضوء العمل
5 فوهات لكل من التالية: (1.0mm، 1.2mm,1.5mm، 2.0mm ، 2.5mm ، 3.0mm)
المواصفات | الموديل | ECO-FIBER 3015 / 1KW |
| وحدة التحكم CNC | نظام FAGOR 8060 CNC |
| محور X (جريدة مسننة) | 3000 mm |
| محور Y (جريدة مسننة) | 1500 mm |
| محور Z (برغي كروي) | 100 mm |
| قدرة القطع القصوى | الفولاذ الطري | 10 mm |
| الفولاذ المقاوم للصدأ | 4 mm |
| الألومنيوم | 3 mm |
| أبعاد قطع العمل | 1525 x 3050 mm |
| العبور السريع (محور X وY) | 105 m/min |
| التسريع | 2.5G (25m/s2) |
| سرعة الموجه | 148 m/min |
| دقة تحديد الموقع | ± 0.08 mm |
| تكرارية (محور X وY) | ± 0.03 mm |
| قدرة الحمل القصوى | 2450 kg |
| نظام CNC عالي الأداء | FAGOR 8060 من ماركة إسبانية |
| طاقة الليزر | IPG YLS-1 kW من ألمانيا |
| دفع/ محرك سيرفو عالي الأداء | FAGOR من ماركة إسبانية |
| رأس التقطيع بالليزر | PRECITEC من ألمانيا |
| وحدة تخفيض سرعة المحرك | STOBER من ألمانيا |
| Model | ECO-FIBER 3015 / 2KW |
| وحدة التحكم CNC | نظام FAGOR 8060 CNC |
| محور X (جريدة مسننة) | 3000 mm |
| محور Y (جريدة مسننة) | 1500 mm |
| محور Z (برغي كروي) | 100 mm |
| قدرة القطع القصوى | الفولاذ الطري | 16 mm |
| الفولاذ المقاوم للصدأ | 8 mm |
| الألومنيوم | 6 mm |
| أبعاد قطع العمل | 1525 x 3050 mm |
| العبور السريع (محور X وY) | 105 m/min |
| التسريع | 2.5G (25m/s2) |
| سرعة الموجه | 148 m/min |
| دقة تحديد الموقع | ± 0.08 mm |
| تكرارية (محور X وY) | ± 0.03 mm |
| قدرة الحمل القصوى | 2450 kg |
| نظام CNC عالي الأداء | FAGOR 8060 من ماركة إسبانية |
| طاقة الليزر | IPG YLS-2 kW من ألمانيا |
| دفع/ محرك سيرفو عالي الأداء | FAGOR من ماركة إسبانية |
| رأس التقطيع بالليزر | PRECITEC من ألمانيا |
| وحدة تخفيض سرعة المحرك | STOBER من ألمانيا |
| الموديل | ECO-FIBER 3015 / 3KW |
| وحدة التحكم CNC | نظام FAGOR 8060 CNC |
| محور X (جريدة مسننة) | 3000 mm |
| محور Y (جريدة مسننة) | 1500 mm |
| محور Z (برغي كروي) | 100 mm |
| قدرة القطع القصوى | الفولاذ الطري | 20 mm |
| الفولاذ المقاوم للصدأ | 10 mm |
| الألومنيوم | 8 mm |
| أبعاد قطع العمل | 1525 x 3050 mm |
| العبور السريع (محور X وY) | 105 m/min |
| التسريع | 2.5G (25m/s2) |
| سرعة الموجه | 148 m/min |
| دقة تحديد الموقع | ± 0.08 mm |
| تكرارية (محور X وY) | ± 0.03 mm |
| قدرة الحمل القصوى | 2450 kg |
| نظام CNC عالي الأداء | FAGOR 8060 من ماركة إسبانية |
| طاقة الليزر | IPG YLS-3 kW من ألمانيا |
| دفع/ محرك سيرفو عالي الأداء | FAGOR من ماركة إسبانية |
| رأس التقطيع بالليزر | PRECITEC من ألمانيا |
| وحدة تخفيض سرعة المحرك | STOBER من ألمانيا |
| الموديل | ECO-FIBER 3015 / 4KW |
| وحدة التحكم CNC | نظام FAGOR 8060 CNC |
| محور X (جريدة مسننة) | 3000 mm |
| محور Y (جريدة مسننة) | 1500 mm |
| محور Z (برغي كروي) | 100 mm |
| قدرة القطع القصوى | الفولاذ الطري | 25 mm |
| الفولاذ المقاوم للصدأ | 12 mm |
| الألومنيوم | 10 mm |
| أبعاد قطع العمل | 1525 x 3050 mm |
| العبور السريع (محور X وY) | 105 m/min |
| التسريع | 2.5G (25m/s2) |
| سرعة الموجه | 148 m/min |
| دقة تحديد الموقع | ± 0.08 mm |
| تكرارية (محور X وY) | ± 0.03 mm |
| قدرة الحمل القصوى | 2450 kg |
| نظام CNC عالي الأداء | FAGOR 8060 من ماركة إسبانية |
| طاقة الليزر | IPG YLS-4 kW من ألمانيا |
| دفع/ محرك سيرفو عالي الأداء | FAGOR من ماركة إسبانية |
| رأس التقطيع بالليزر | PRECITEC من ألمانيا |
| وحدة تخفيض سرعة المحرك | STOBER من ألمانيا |
| الموديل | ECO-FIBER 3015 / 6KW |
| وحدة التحكم CNC | نظام FAGOR 8060 CNC |
| محور X (جريدة مسننة) | 3000 mm |
| محور Y (جريدة مسننة) | 1500 mm |
| محور Z (برغي كروي) | 100 mm |
| قدرة القطع القصوى | الفولاذ الطري | 32 mm |
| الفولاذ المقاوم للصدأ | 16 mm |
| الألومنيوم | 16 mm |
| أبعاد قطع العمل | 1525 x 3050 mm |
| العبور السريع (محور X وY) | 105 m/min |
| التسريع | 2.5G (25m/s2) |
| سرعة الموجه | 148 m/min |
| دقة تحديد الموقع | ± 0.08 mm |
| تكرارية (محور X وY) | ± 0.03 mm |
| قدرة الحمل القصوى | 2450 kg |
| نظام CNC عالي الأداء | FAGOR 8060 من ماركة إسبانية |
| طاقة الليزر | IPG YLS-6 kW من ألمانيا |
| دفع/ محرك سيرفو عالي الأداء | FAGOR من ماركة إسبانية |
| رأس التقطيع بالليزر | PRECITEC من ألمانيا |
| وحدة تخفيض سرعة المحرك | STOBER من ألمانيا |
