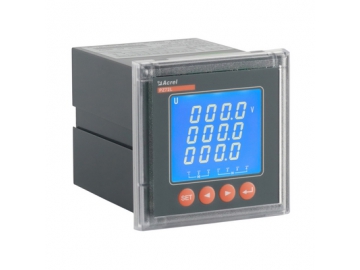

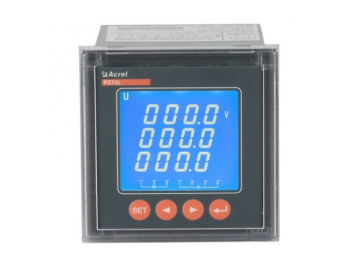

عداد اللوحة الرقمية فئة PZ Digital Panel Meter

طلب عرض سعر

من نحن: http://labfurnituremakers.asia/1-13-workbench-back-panel.html

بالإعتماد على تكنولوجيا أخذ العينات AC، عداد اللوحة الرقمية فئة PZ، تقوم بالقياس المباشر وغير المباشر للكميات الكهربائية تشمل التيار، الجهد، القدرة، الطاقة الكهربائية، الخ. في شبكة الكهرباء ثلاثية الطوار. إضافة إلى العرض المكاني، عداد اللوحة الرقمية هذه يمكن توصيله بمعدة التحكم للمراقبة الصناعية وتطبيقات التحكم. يتوافق مع معايير Q31/0114000129C017-2016 العداد الذكي AC المبرمج من فئة PZ"

المواصفات الفنية

تجميع الدخل

ثلاثي الطور ثلاثي الأسلاك

ثلاثي الطور رباعي الأسلاك

تردد الدخل

من 45 إلى 65 هيرتز

جهد الدخل

المقنن: 100 فولت، 400 فولت (AC)

زيادة الحمل: 1.2 ضعف المقنن (مستمر)؛ 2 ضعف المقنن لمدة 1 ثانية

استهلاك الطاقة: أقل من 0.2 فولت أمبير

تيار الدخل

المقنن: AC: 1 أمبير، 5 أمبير

زيادة الحمل: 1.2 ضعف المقنن (مستمر)؛ 10 اضعاف المقنن لمدة 1 ثانية

استهلاك الطاقة: أقل من 0.2 فولت أمبير

خرج الطاقة الكهربائية

نمط الخرج: نبضة اقتران صورة التجميع المفتوح للقناة 2

ثابت النبضة: 10000، 40000، 160000 نبضة لكل كيلو وات ساعة

العرض

شاشة العرض LED أو LCD، الضبط المتضاعف للقدرة، الأنذار، تبديل الإشارة حسب الحاجة؛ لقناة تناظرية واحدة، عرض إعدادات الضبط القابلة للبرمجة

تصنيف الدقة

التردد 0.05 هيرتز، الطاقة الكهربائية الفعالة تصنيف 1، الأخرى بتصنيف 0.5

مصادر الطاقة

من 100 إلى 350 فولت DC؛ من 85 إلى 265 AV ؛ (من أجل تغطي أسلاك الأجهزة)؛ استهلاك الطاقة أقل من 5 فولت أمبير

الأمان

جهد الصمود للمعدة= مصدر الطاقة، دائرة دخول الجهد؛ مصدر الطاقة، دائرة التيار 2.5 كيلو فولت لكل دقيقة (RMS)، مقاومة العزل – الدخل، طرف الخرج إلى الغلاف أكبر من 100MQ

عداد اللوحة الرقمية هذه لديه واجهة اتصالات RS485 مع برتوكول Modbus RTU، حيث يمكنه تحويل الأشارة الكهربائية إلى خرج تناظري قياسي. يحقق أربع قنوات أو قناتين للدخل الرقمي وقناتين للخرج الرقمي. وفقاً لاحتياجات التطبيق الفردية، نسبة التحويل للمحول، الأنذار، الاتصال، الخ. يمكن الضبط والتحكم من خلال المفاتيح الوظيفية الموجودة على اللوحة الأمامية.

العداد فئة PZ يعد البديل الاقتصادي المثالي للمحولات التقليدية وعدادات القياس، استخدمت على نطاق واسع لمختلف أنظمة التحكم، أنظمة SCADA وأنظمة إدارة الطاقة.
