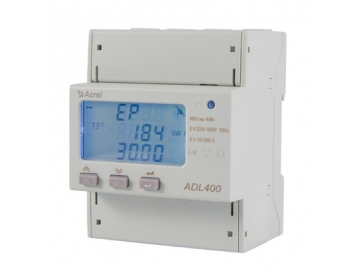

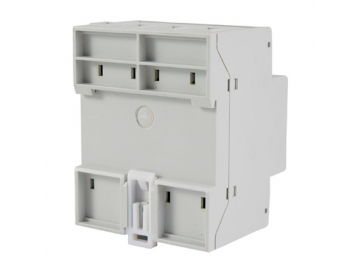

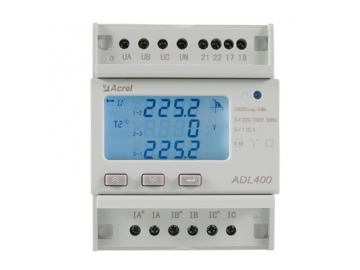

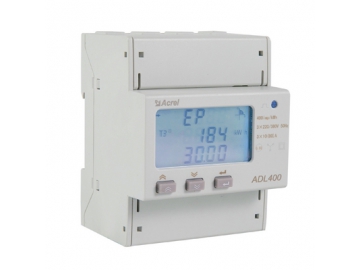

عداد كهرباء يركب على سكة DIN موديل ADL400 DIN Rail Energy Meter Manufacturer

عداد كهرباء يركب على سكة DIN موديل ADL400 DIN Rail Energy Meter

طلب عرض سعر

من نحن: http://elec-actuator.asia/2-15-stepper-motor-linear-actuator.html

صمم عداد كهرباء يركب على سكة DIN موديل ADL400 بشكل عملي لحساب الطاقة الكهربائية المستهلكة في أنظمة تزويد الطاقة، الشركات والمرافق الصناعية والتعدين.

المواصفات الفنية

المواصفات

ثلاثي الطور ثلاثي الأسلاك، ثلاثي الطور رباعي الأسلاك

الجهد

الجهد المرجعي: 3×100 فولت، 3×380 فولت، 3×57.7\100 فولت، 3×220\380 فولت
استهلاك الطاقة: اقل من 10 فولت أمبير (أحادي الطور)، المقاومة: أكبر من 2 ميجا أوم
الدقة: الخطأ ±0.2%

التيار

تيار الدخل: 3×1(6) أمبير، 3×10(80) أكبير
استهلاك الطاقة: أقل من 1 فولت أمبير (التيار المقنن لقناة واحدة)
الدقة: الخطأ ±0.2%

القدرة

القدرة الفعالة، القدرة غير الفعالة والقدرة الظاهرية، الخطأ ±0.5 %

تردد القدرة

من 45 إلى 65 هيرتز، الخطأ ±0.2%

القياس

الطاقة الكهربائية كيلو وات ساعة: الفعالة كيلو وات ساعة (تصنيف 0.5S) غير الفعالة كيلو وات ساعة (تصنيف 2S)
الساعة: لا تزيد عن 0.5s/d

الإشارة الرقمية

خرج نبضة الطاقة: نمط الخرج: خرج اقتران صورة الفعال بقناة واحدة

النبذة

عرض النبضة: 80 ± 20 ملي ثانية
ثابت النبضة: 400 نبضة لكل كيلو وات ساعة (وفقاً للتيارالأساسي)

الاتصالات

واجهة الاستخدام والبروتوكول: واجهة الاستخدام RS485، بروتوكول Modbus RTU، بروتوكول DL/T645
نطاق عنوان الاتصال: Modbus RTU: 1~ 247
معدل الإرسال بالبود: 1200bps~19200bps

بيئة العمل

درجة حرارة العمل: من -25 إلى 55 درجة مئوية
الرطوبة النسبية: لا تزيد عن 95% (بدون تكثيف)

عداد القياس هذا يتميز باالحجم الصغير، الدقة العالية وسهولة التركيب. لديه وظائف تشمل قياس كل الكميات الكهربائية، حساب وإدارى الطاقة الكهربائية، تخزين البيانات المختلفة لآخر 48 شهر، وقياس التوافقات الكلية والتوافقات الفرعية (من 2 إلى 31 مرة). مقياس الطتقة هذا مجهز بواجهة الاستخدام RS485 وتتوافق مع بروتوكول Modbus RTU. عداد الطاقة يتوافق مع معايير IEC62053-21، حيث استخدم على نطاق واسع في مختلف أنظمة التحكم، أنظمة SCADA وأنظمة غدارة الطاقة.
