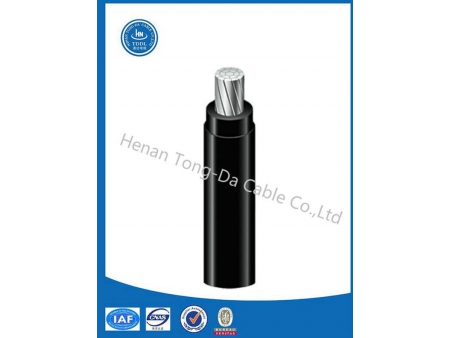

XHHW-2 كابل

طلب عرض سعر

من نحن: http://tongdacable.asia/2-1-xhhw-cable.html

التطبيقات
يتم استخدام كابل XHHW-2 بشكل واسع في خندق الكابلات أو قناة الكابلات فهو مخصص في National Electric Code كموصل للخدمات، مغذي أو كخط فرعي. فهو مناسب للتطبيقات الداخلية والخارجية وكذلك التجارية والصناعية، إن الكابل الكهربائي يدعم طرق تركيب متعددة في المواقع الرطبة أو الجافة، مثل تركيب الكابل للنفقات العامة، تركيب الدفن المباشر، أو التركيب في القناة تحت الأرض.

بالتطابق مع مستوى NEC، فإن الكابل XHHW-2 آمن تماماً للعمليات المتواصلة، الحالات الطارئة، وحالات الدائرة الكهربائية القصيرة، مع أقصى درجة حرارة 90°C، 130°C، و 250°C، على التوالي. يجب أن يكون الجهد الكهربائي 600V أو أقل.

التكوين
بأتخاذ سبائك الألومنيوم AA-8000 كموصل، يأتي كابل الدفن المباشر مع خيوط مدمجة. غمدة العزل من البولي اثيلين الموصلة بالتقاطع لون أسود لديها مقاومة جيدة للتآكل، الرطوبة، والحرارة. مستوى الكابل يقابل معيار AWG 2 أو أعلى، تأتي الكابلات ذو لون أسود بمقاومة مثالية لأشعة الشمس.

المعايير
كابل الطاقة هذا مصنوع وفقاً للمتطلبات المحددة في مستوى UL 44، المواصفات الفدرالية A-A-59544، و مستوى NEC.
أيضاً، فهو يجتمع ويتجاوز متطلبات ICEAS-95-658 (NEMA WC 70).
تردد الاختبار لمجموعة الكابلات 0-2kV التي لدينا تتوافق مع مستوى UL.

مواصفات كابل XHHW-2

حجم الموصل (AWG/kcmil)	ثخانة غلاف العزل (mils)	الاسمي O.D.(mils)	التيار الموصل المسموح به			الوزن الصافي تقريباً في كل 1000ft (lbs)
حجم الموصل (AWG/kcmil)	ثخانة غلاف العزل (mils)	الاسمي O.D.(mils)	60℃	75℃	90℃	الوزن الصافي تقريباً في كل 1000ft (lbs)
8	45	227	30	40	45	30
6	45	262	40	50	60	42
4	45	306	55	65	75	58
2	45	361	75	90	100	86
1	55	412	85	100	115	108
1/0	55	449	100	120	135	132
2/0	55	489	115	135	150	161
3/0	55	536	130	155	175	200
4/0	55	588	150	180	205	247
250	65	653	170	205	230	296
300	65	703	190	230	255	349
350	65	749	210	250	280	401
400	65	792	225	270	305	452
500	65	869	260	310	350	556
600	80	976	285	340	385	679
700	80	1040	310	375	420	782
750	80	1071	320	385	435	833
1000	80	1223	375	445	500	1090
