U7 Small Linear Actuator

المشغل الميكانيكي الخطي الصغير U7 هو من المشغلات الخطية الصناعية ذات الحجم الصغير، هذا النوع من المحركات الخطية قابل للتطبيق لشجرة عيد الميلاد، لصناديق المركبات، والتطبيقات الصناعية الأخرى. أطول شوط لهذا المشغل يزيد عن 1 متر، وأصغر مسافة للتركيب 108 مم + الشوط. هذه المشغلات الخطية صغيرة، مضادة للماء وسهلة التركيب.

الأنبوب الداخلي، الأنبوب الخارجي وعلبة التروس كلها مصنوعة من سبيكة الألمنيوم، والتروس مصنوعة باستخدام المعالجة بالمساحيق المعدنية.

المواصفات

الجهد: 12/24V DC
أقصى سعة للتحميل: 2000 نيوتن (دفع)
السرعة بدون تحميل: من 5 إلى 60 مم\ثانية
سرعة التحميل الكامل (Full-load): من 4 إلى 45 مم\ثانية
دورة التشغيل: 25%
تصنيف مستوى مقاومة الماء: IP65
مستوى الضوضاء: أقل من 65 ديسيبل
درجة الحرارة: من -40 إلى +70 درجة مئوية

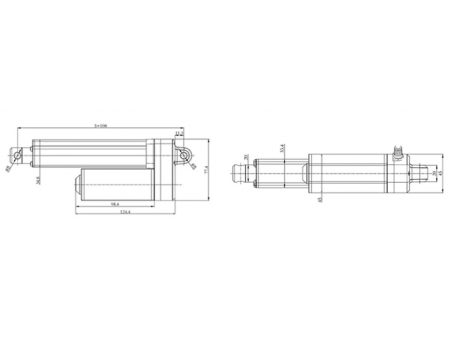

المظهر والقياس

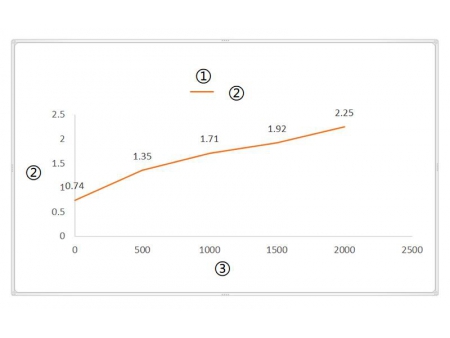

الرسم البياني للمنحنى

① الحمل والتيار؛ ② التيار (A)؛ ③ الحمل (N)؛ ④ الحمل والسرعة؛ ⑤ السرعة (مم\ثانية)

رموز المتغيرات

الرمز	الحمل المقنن （N）		التيار المقنن （A）	السرعة المقننة （mm/s）
الرمز	الدفع	السحب	التيار المقنن （A）	بدون تحميل (32VDC)	تحميل كامل(24VDC)
المحرك القياسي (5200RPM)
A	2000	2000	2.2	7	6
B	1500	1500	2.2	9.3	8
C	1000	1000	2.2	14	12
D	500	500	2.2	28	24
E	250	250	2.2	43	36
محرك بسرعة عالية (6600RPM)
F	2000	2000	2.8	5.8	7.5
G	1500	1500	2.8	9.3	10.3
H	1000	1000	2.8	13.2	15
I	500	500	2.8	26.4	10.8
J	250	250	2.8	20.2	46

ملاحظة: عندما يتغير الجهد من 24 فولت إلى 12 فولت، فإن التيار سوف يتضاعف.

المواصفات المخصصة

1= 12 فولت
2= 24 فولت (قياسي)
3=36 فولت
4=48 فولت
1= أسلاك التوصيل القصدير العارية
2= قابس توصيل سن واحدة 01
3=قابس توصيل 6 سن Din
C= تخصيص حسب الطلب

1=Φ6.4 مم
2=Φ8 مم
3=Φ10 مم
4=Φ6.4 مم، مجرى 6 مم
5=Φ8 مم، مجرى 6 مم
6=Φ10 مم، مجرى 6 ممm
C= تخصيص حسب الطلب
1=ثقب بقطر Φ6.4 مم
2=ثقب بقطر Φ8 مم
3=شوكة مفصلية (clevis)، مجرى (فرضة) 5.2 مم، ثقب بقطرΦ6.4 مم
4= شوكة مفصلية (clevis)، مجرى (فرضة) 4.2 مم، ثقب بقطرΦ6.4 مم
5= شوكة مفصلية (clevis)، مجرى (فرضة) 4.2 مم، ثقب بقطرΦ8 مم
6= نوع القضيب، القطر Φ6 مم
7= نوع القضيب، القطر Φ8 مم
C= تخصيص حسب الطلب

1=90°
2=0°／180°
1= لا توجد
2= الإشارة التناظرية من مقياس الجهد الانزلاقي (potentiometer)
3= الإشارة النبضية من مستشعر هول الأحادي
4= الإشارة النبضية من مستشعر هول الثنائي

1= سلك مستقيم، 0.5 متر
2= سلك مستقيم، 1 متر
3= سلك مستقيم، 1.5 متر
4= سلك مستقيم، 2 متر
5= سلك مستقيم، 3 متر
C= تخصيص حسب الطلب
1= مفتاح نهاية شوط داخلي off للتوقف (off to stop)
2= مفاتيح نهاية شوط داخلية off لإشارة الخرج (off to output signal)، المفاتيح الخارجية off للتوقف (off to stop)
3= مفاتيح نهاية شوط داخلية تغلق لإشارة الخرج (close to output signal)، المفاتيح الخارجية off للتوقف (off to stop)
C= تخصيص حسب الطلب
