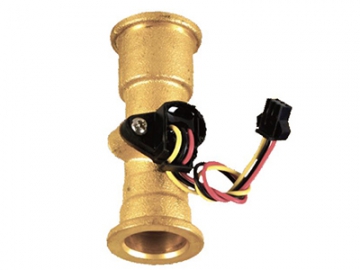

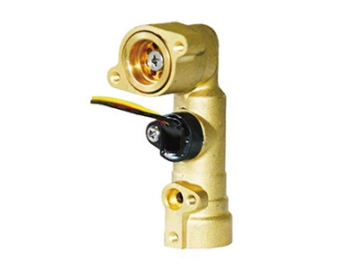

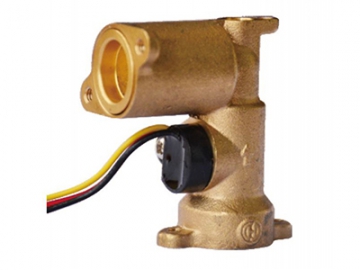

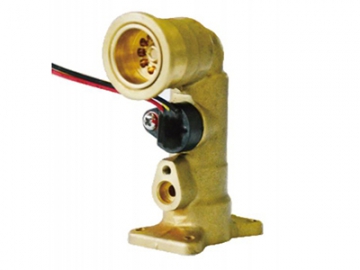

حساس تدفق مياه المرجل Shape Memory Alloy Boiler Flow Switch
صممت حساسات التدفق المصنعة من السبائك الذاكرة للشكل "سبائك ذكية" خصيصاً لضبط تدفق المياه وفقاص لدرجة حرارة الماء الداخل. حيث تحافظ على تدفق المياه المستقر حتى في حالة تغير ضغط الماء. وفقاً لمعدل تدفق المحدد، تقوم هذه الحساسات بشكل أوتوماتيكي بإرسال الإشارة المتعلقة لوحدة التحكم لكي يتم التحكم في معدل التدفق.
| جهد التشغيل | من 5 إلى 12 فولت DC |
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |

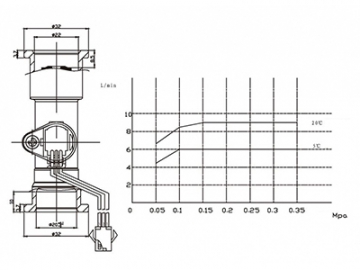

* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 9±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجة مئوية، تدفق الماء يبقى مستقر عند 6±0.5 لتر لكل دقيقة.
| جهد التشغيل | من 5 إلى 12 فولت DC |
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 9±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجة مئوية، تدفق الماء يبقى مستقر عند 6±0.5 لتر لكل دقيقة.
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 10.5±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجات مئوية، تدفق الماء يبقى مستقر عند 5.5±0.5 لتر لكل دقيقة.
| جهد التشغيل | من 5 إلى 12 فولت DC |
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 12.5±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجات مئوية، تدفق الماء يبقى مستقر عند 6.5±0.5 لتر لكل دقيقة.
| جهد التشغيل | من 5 إلى 12 فولت DC |
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3 (f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 10.5±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجات مئوية، تدفق الماء يبقى مستقر عند 6.5±0.5 لتر لكل دقيقة.
| جهد التشغيل | من 5 إلى 12 فولت DC |
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 15±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجات مئوية، تدفق الماء يبقى مستقر عند 11.5±0.5 لتر لكل دقيقة.
| جهد التشغيل | 5 فولت DC |
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 10.5±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجات مئوية، تدفق الماء يبقى مستقر عند 5.5±0.5 لتر لكل دقيقة.
| جهد التشغيل | 5 فولت DC |
| أقصى تيار للتشغيل | 15mA (DC 5V) |
| سعة التحميل | ≤10mA DC5 (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 10.5±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجات مئوية، تدفق الماء يبقى مستقر عند 5.5±0.5 لتر لكل دقيقة.
| جهد التشغيل | من 5 إلى 12 فولت DC |
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 10±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجات مئوية، تدفق الماء يبقى مستقر عند 6.5±0.5 لتر لكل دقيقة.
| جهد التشغيل | من 5 إلى 12 فولت DC |
| أقصى تيار للتشغيل | 25 ملي أمبير (12 فولت DC) \ 15 ملي أمبير (5 فولت DC) |
| سعة التحميل | لا تزيد عن 15 ملي أمبير (12 فولت DC)، لا تزيد عن 10 ملي أمبير (5 فولت DC)؛ (RPLUS=1kΩ) |
| معدل التدفق عند بداية التشغيل | لا يزيد عن 1.5 لتر في الدقيقة |
| خصائص نبضة التدفق | f=8.1Q-3(f التردد بالهيرتز، Q معدل التدفق باللتر لكل دقيقة) |
| الدقة (معدل التدفق – الخرج النبضي) | من 3 إلى 17 لتر في الدقيقة ±10% |
| مقاومة الضغط المسموحة | لا تزيد عن 1.75 ميجا باسكال |
* عندما تكون درجة حرارة الماء 20 درجة مئوية، تدفق الماء يبقى مستقر عند 10±0.5 لتر لكل دقيقة.
* عندما تكون درجة حرارة الماء 5 درجات مئوية، تدفق الماء يبقى مستقر عند 6.5±0.5 لتر لكل دقيقة.
