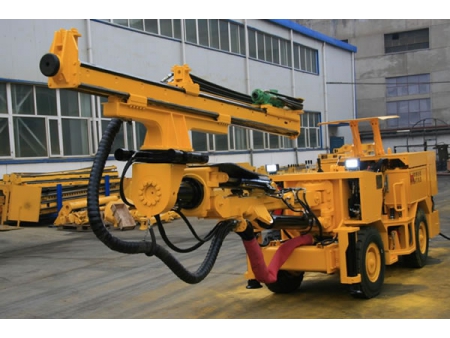

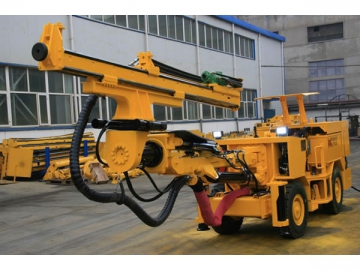

حفارة الأنفاق الهيدروليكية الضخمة HT83
حفارة الأنفاق الضخمة / الحفارة الضخمة / حفارة هيدروليكية

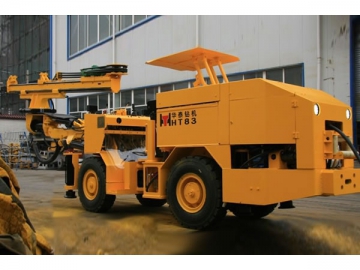

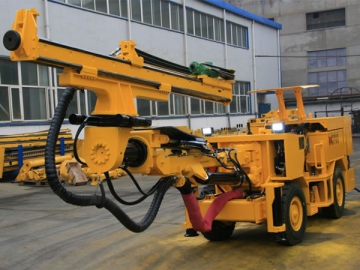

تمتاز حفارة الأنفاق الهيدروليكية الضخمة HT83 بالنظام الهيدروليكي المتطور وذراع حفر الصخور الصلبة، كما أن فعالية الأداء منقطعة النظير، تم تصميم الحفارة لتعمل بحفر المناجم والأعمال الإنشائية الضيقة.

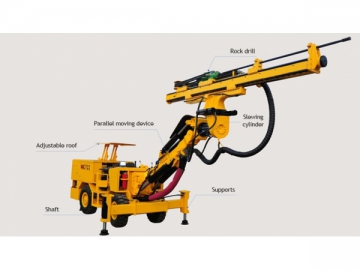

مثقاب الصخر
أسطوانة الإلتفاف
جهاز الحركة المتماثلة
السقف القابل للتعديل
العمود المساعد
الدعامات
الخصائص

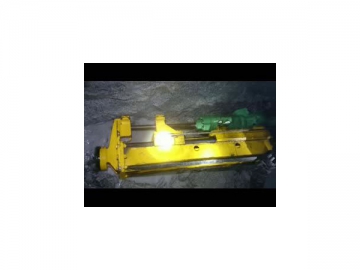

مثقاب الصخر يعمل بشكل فعال في حفر الصخور، كما يمكن تركيبه على آليات لحفر تحت الأرض الكبيرة الحجم.

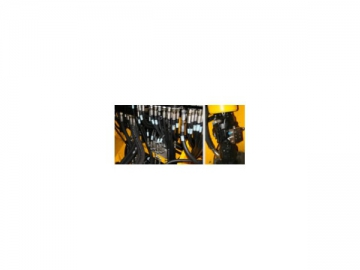

النظام الهيدروليكي يضمن إستمرارية واستقرار الأداء.
النظام الهيدروليكي يضمن إستمرارية واستقرار الأداء.

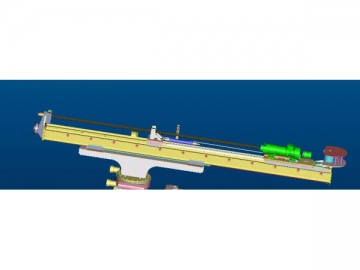

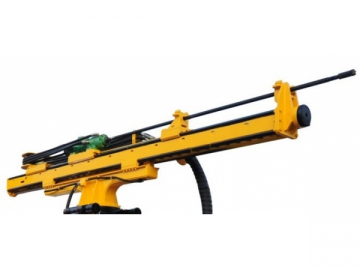

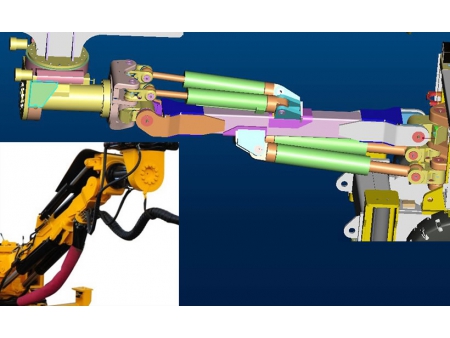

ذراع الحفر الدقيقة والسريعة في الحفر، مغطاة بالمعدن لزيادة قدرة التحمل.

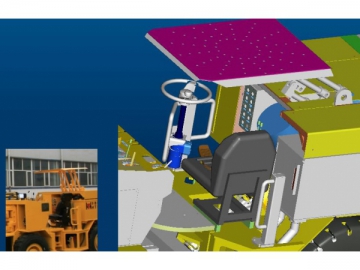

يعلو آلة حفر الأنفاق الهيدروليكية الضخمة سقف حماية للتقليل من فرص حدوث اصابات عند تطاير الصخور والحجارة.

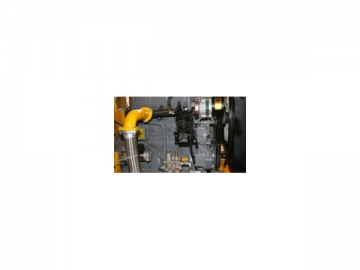

بالإضافة إلى العديد العناصر الأخرى المهمة في تشغيل الآلة مثل : جهاز ضغط الهواء، مضخة المياه، النظام الكهربائي، المحرك .. إلخ
المميزات الرئيسية :
1. وجود العديد من الإضافات العالية الجودة مثل الصمام الثنائي الترادفي، المضخة الهيدروليكية.
2. تصميم هيكلي سهل التركيب والصيانة.
3. من أجل زيادة نسبة الأمان، تم تركيب جهاز حماية ذكي يفصل المثقاب عند انعدام وجود مقاومة تواجه رأس المثقاب، كما تعمل الآلة على على تعديل قوة الضغط اوتوماتيكيا حسب نوع الصخر.
4. عملية الحفر السهلة والدقيقة بوجود ذراع الحفر المصممة لحفر أقسى أنواع الصخور.

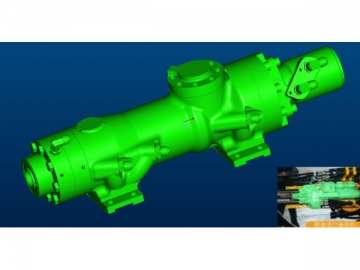

- إسطوانة الإلتفاف
- النظام الهيدروليكي

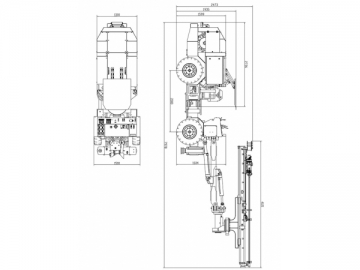

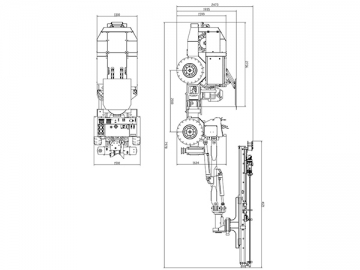

رسوم التصاميم

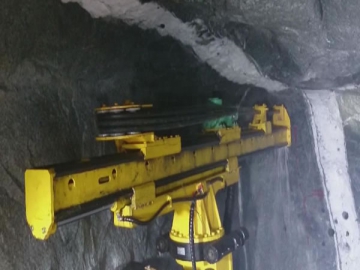

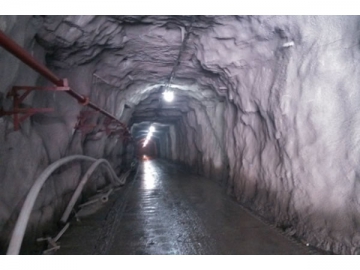

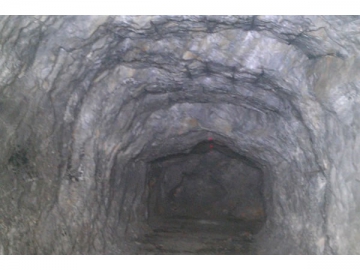

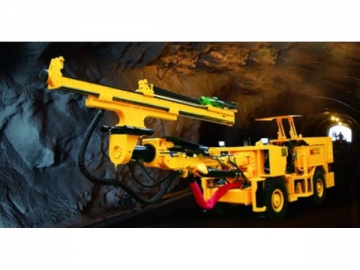

الأنفاق بعد الحفر
Tunnels
المواصفات الفنية :
| المواصفات | الوحدة | البند |
| 2.2*2.2-3*3 | m | المقطع العرضي |
| Φ43-76 | mm | قطر الحفر |
| 2600 | mm | عمق الحفر |
| 2975 | mm | طول أنابيب المثقاب |
| 380 | V | الفولطية |
| 45 | Kw | القوة المقدرة |
| 14 | ° | درجة الإنحدار |
| 2000 | mm | أدنى نصف قطر للدوران |
| 8100*1500*1875(2065) | mm | الأبعاد الكلية |
| 8500 | Kg | الوزن الصافي |
| HT83 | الموديل |
| 8000mm | الطول |
| الإطار الأمامي : 1500mm الإطار الخلفي : 1300mm | العرض |
| 1935mm | أدنى ارتفاع |
| 2473mm | أعلى ارتفاع |
| 8000Kg | الوزن الصافي |
| 2000mm | قاعدة العجلات |
| 275mm | الإرتفاع عن الأرض |
| 14 ° | درجة الإنحدار |
| 0~4.6Km/h | السرعة |
| Inner: 2000mm; outer: 4000mm | نصف قطر الدوران |
| 2575*1300*625 | الأبعاد الكلية |
| 2.0m*2.0m - 3.0m*3.0m | المقطع العرضي |
المواصفات الفنية لمثقاب الصخر
| HC25 | الموديل |
| R32 | الساق |
| 108.5mm | المسافة بين أعلى ومنتصف اسطوانة الالتفاف |
| 702mm | طول مثقاب الصخر (من دون الساق) |
| 9.75Kw | الطاقة |
| 65Hz | التردد |
| 140bar | الضغط |
| مستقل | نظام الإلتفاف |
| 180-300Rpm | سرعة الدوران |
| 320N.m | العزم |
| 140bar | الضغط |
| 3.3L /s | استهلاك الهواء للتشحيم عند ضغط 1 بار |
| 0.5 L /s | استهلاك المياه |
| 71Kg | الوزن |
| < 105dB(A) | مستوى الضجيج |
المواصفات الفنية للمروحة الدافعة
| HT83 | الموديل |
| 4120mm | الطول الإجمالي |
| 2975mm | طول قضيب المثقاب |
| 2600mm | عمق الحفر |
| 〈7.5KN | الطاقة الدافعة |
| 400Kg | الوزن (يشمل مثقاب الصخر) |
المواصفات الفنية للذراع
| HT83 | الموديل |
| 1500mm | طول وصلة الإمتداد |
| جيد | قدرة التحرك الموازي |
| ±180° | زاوية التأرجح |
| ±180° | زاوية الدوران |
| 50°/-30° | زاوية الميل |
| ±30° | زاوية الذبذبة |
النظام المائي
| مضخة معززة القوةCDL2-15 | الوحدة | مضخة المياه |
| 33 | L/min | أقصى تدفق |
| 6-12 | bar | ضغط التشغيل |
| | ساعة الضغط |
النظام الهوائي
| DHB-2055 | الوحدة | ضاغط الهواء |
| ≤ 8 | bar | ضغط التشغيل |
| 170 | L/Min | أقصى تدفق |
| | باروميتر |
النظام الكهربائي
| 50 | Kw | الطاقة المقدرة |
| 45 | Kw | طاقة المحرك |
| 380 | V | الفولطية |
| 50 | Hz | التردد |
| | حماية زيادة الحمل على المحرك | |
| | فولتميتر / اميتر رقمي في الكابينة الكهربائية | |
| | مبين التتابع الطوري | |
| | شاحن البطارية | |
| | العداد المؤقت | |
| 70 | m | بكرة الكابل |
| نظام التحكم | تحكم هيدروليكي |
| جهاز مراقبة الأعطال |
