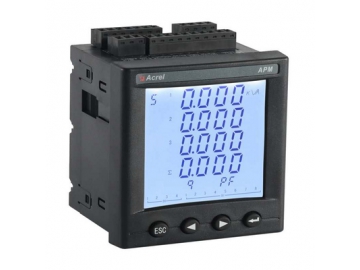

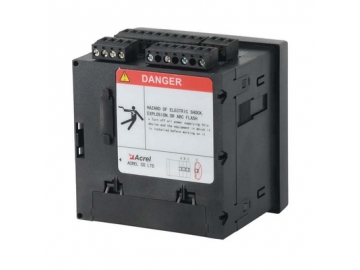

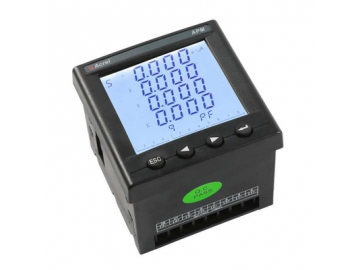

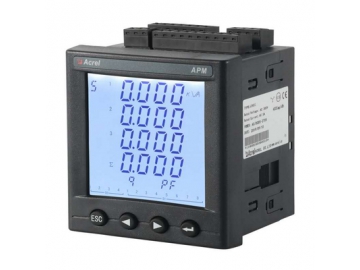

عدادات كهرباء متعددة الوظائف فئة APM Multifunction Power Meter

طلب عرض سعر

من نحن: http://fslautolight.asia/product-3-20-t13-auto-wedge-bulbs-ae/148074/index.html

صممت عدادات متعددة الوظائف فئة APM على أساس التكنولوجيا المتقدمة عالمياً التي تتوافق مع معايير IEC. توفر هذه العدادات حل المراقبة الشامل لجودة الطاقة لشبكة الكهرباء من خلال الوظائف الموثوقة لكل قياسات الكميات الكهربائية، حساب الطاقة، تحليل جودة الطاقة وشبكات الاتصال.

المواصفات الفنية

الإشارة

الشبكة الكهربائية: ثلاثي الطور ثلاثي الأسلاك، ثلاثي الطور رباعي الأسلاك، أنظر لمخطط الأسلاك
التردد: من 45 إلى 65 هيرتز

الجهد

القيمة المقننة: تيار متردد AC 100 فولت، 110 فولت، 400 فولت، 690 فولت
الحمل الزائد: 1.2 مرة من القيمة المقننة (مستمر)؛ مرتين من القيم المقننة لكل ثانية
استهلاك الطاقة: أقل من 0.5 فولت أمبير (لكل قناة)

التيار

القيمة المقننة: AC: 1 أمبير\5 أمبير، دعم 4 مم مربع للوصول الخطي؛
الحمل الزائد: 1.2 مرة من القيمة المقننة (مستمر)؛ 10 مرات من القيم المقننة لكل ثانية
استهلاك القدرة: أقل من 0.5 فولت أمبير (لكل قناة)؛

دقة القياس

الجهد، التيار والقدرة: التصنيف 0.5s\تصنيف 0.2s (APM800, APM810/APM801)
القدرة الفعالة: التصنيف 0.5s\تصنيف 0.2s (APM800, APM810/APM801)
القدرة غير الفعالة: تصنيف 2
التوافقيات: 1% (2rd~42nd، 2% (43rd~63rd))

دخل المفتاح

دخل التلامس الجاف، مصدر الطاقة الكهربائية المدمج

خرج المرحل

نوع التلامس: تلامس مفتوح في الجزء الرئيسي، تلامس التبديل في الوحدة
سعة التلامس: AC 250 فولت\3 أمبير، DC 30 فولت\3 أمبير

خرج النبضة للطاقة

نمط الخرج: نبضة الأقتران الضوئي مع المجمع المفتوح
ثابت النبضة: 4000 (5 أمبير)، 8000 (1 أمبير) نبضة لكل كيلو وات ساعة

الخرج التناظري

خرج DC من 0 إلى 20 ملي أمبير، من 4 إلى 20 ملي أمبير، من 0 إلى 5 فولت، من 1 إلى 5 فولت، تصنيف الدقة 0.5%، مقاومة الحمل لا تزيد عن 500 أوم

الدخل التناظري

دخل DC من 0 إلى 20 ملي أمبير، من 4 إلى 20 ملي أمبير، من 0 إلى 5 فولت، من 1 إلى 5 فولت، تصنيف الدقة 0.5%

بطاقة التخزين

السعة القياسية: 4G، كرت TF يصل إلى سعة 32G

الاتصال

واجهة الاستخدام RS485\بروتوكول Modbus-RTU وبروتوكول DLT645
واجهة الاستخدام Profibus-DP\بروتوكول Profibus-DP
واجهة الاستخدام RJ45 (إثرنت) \ Modbus-TCP، http، DHCP والبروتوكولات الأخرى

مصدر الطاقة الكهربائية

نطاق العمل: من 85 إلى 265 فولت AC\ DCأو من 115 إلى 415 فولت AC\ DC(P2)
استهلاك الطاقة: استهلاك الطاقة للجزء الرئيسي لا تزيد عن 15 فولت أمبير

التوافق الكهرمغنطيسي

تتوافق مع معايير IEC 61000 (مستوى 4)

مستوى الحماية

لوحة العرض IP52

البيئة

درجة حرارة التشغيل: من -20 إلى 65 درجة مئوية
درجة حرارة التخزين: من -20 إلى 70 درجة مئوية
الرطوبة النسبية: لا تزيد عن 95% وبدون تكثيف
الإرتفاع: لا تزيد عن 2500 متر

التصميم الحديث يجعل من عداد الكهرباء متوافق مع وحدات الدخل\الخرج الرقمية الخارجية، وحدات الدخل\الخرج التناظرية، كروت الذاكرة SD\TF، وحدة تسجيل تسلسل الأحدات (SOE)، وحدة الاتصال بالشبكة، وحدة قياس الرطوبة ودرجة الحرارة، تحقق قياس استهلاك الطاقة الكهربائية في الدائرة ومراقبة حالات المفاتيح. واجهة الاستخدام RS485 والإنترنت المزدوجة توفر السرعة وتبديل البيانات الموثوق، والتخلص من الحاجة لجهاز تبادل البيانات. تحقق واجهة الاستخدام PROFIBUS-DP سرعة النقل العالية للبيانات ووظيفة الشبكة.
