تم تصميم المنشار سلكي لتقطيع الخرسانة المسلحة TDSJ-B3 خصيصًا لتقطيع الخرسانة السميكة والمشدودة بشكل كبير أو الخرسانة غير المنتظمة والمعقدة مثل عارضة (كمرة) غطاء الجسر ومربع العارضة والكمرات الداعمة ودعامات جسور سكك الحديد عالية السرعة ومعدات تأسيس القواعد وقص الخرسانة تحت الماء ...الخ . أضف لذلك، لا تعتمد عملية النشر على عمق القطع فالمنشار يتميز بكفاءة تشغيلية عالية وقابل للاستخدام في جميع أنواع الظروف مقارنة مع ماكينة نشر وقص الجدران الهيدروليكية. لذلك يمكن استخدام المنشار السلكي كماكينة مساعدة لآلة قص الجدار الهيدروليكي، والتي تستخدم على نطاق واسع في شركات الهدم، وفي مشاريع البناء لشركات الهدم، تعتبر عملية النشر الهيدروليكي بالأسلاك نوع من المعدات الهندسية المتقدم والمستخدمة في تغيير هندسة البناء وتقوية المنشآت.

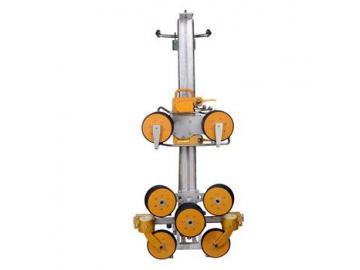

1. يتكون المنشار السلكي من 15 عجلة.
2. سعة تخزين السلك تصل إلى 17 م .
3. أبعاد المنشار السلكي للخرسانة هي 800*850*1760 mm (طول *عرض*ارتفاع)

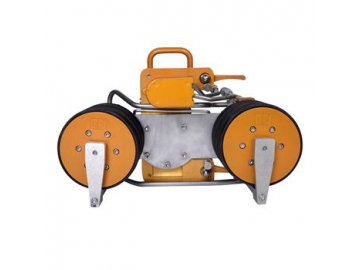

4. تستخدم الماكينة عجلة توجيه منفردة و محرك مزدوج للقيام بعملية جمع الأسلاك.
5. معداتنا مزودة بغطاء حماية ذو فتحة واحدة وميزة رش الماء .
6. الماكينة مصنوعة من سبائك الألومنيوم والمغنيسيوم المستخدم في مجال الطيران.

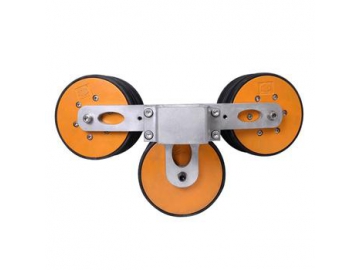

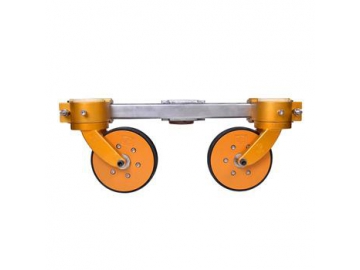

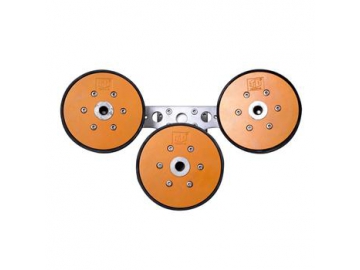

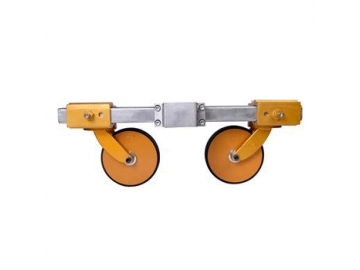

1. عجلة التوجيه مصنوعة من مادة سبائك المغنيسيوم ويبلغ وزنها حوالي ثلث مادة الحديد. يتم تثبيت عجلات التوجيه من الأعلى والأسفل مع أداء جيد لمقاومة الماء ومانع التسريب.

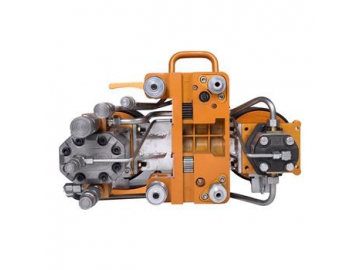

2. يعتمد تحريك المنشار السلكي على محمل كروي مزدوج عالي السرعة المتصل بشكل زاوية والذي يزيد من عرض المحمل لزيادة مساحة سطح الدفع وضمان تشغيل أكثر استقرارا وأمانا لعجلة التوجيه وعمر خدمة أطول.

3. يتم تثبيت طبق التسيير للماكينة مع مفتاح الفك من أجل تسهيل الفك والذي يمكن من خلاله تعديل عمود الإدارة اللاتمركزي لضغط المسار وضمان تركيب متراص بين الطبق والمسار.

4. يمكن لجهاز توجيه السلك التحرك بمرونة لتعديل زاوية القطع ومنع سقوط السلك عند إيقاف الجهاز .

5. الطبق المسير يستخدم تعشيق الترس المزدوج لضمان دقة القطع. عمود عجلة التوجيه تعتمد الرأس المربع مما يسهل الفك ويجعل الارتباط محكم . ومنيع. يتم تثبيت العارضة الأفقية، وعجلة التوجيه والمسار بواسطة أذن مرساة وأربعة مسامير، فهي أكثر أمانًا.

6. يتم تثبيت العارضة الأفقية، وعجلة التوجيه والمسار بواسطة أذن مرساة وأربعة مسامير، فهي أكثر أمانًا. هذا النوع يتميز بسرعة القطع العالية وسلك أطول مما يجعله مناسب للاستخدام في العديد من الظروف القاسية. الجزء الخلفي لعجلة التوجيه مركب بواسطة حمالة وإطار داعم لجعل عملية التشغيل أكثر استقرارا. هذا النوع متحرك مع مشغلات مزدوجة وله سلك طويل وسعة تخزين كبيرة.

محطة قدرة الهيدروليك TD : 1 قطعة
أنابيب الزيت : 5 قطع
أنابيب الماء: 1 قطعة
الملزمة : 2 قطعة
قابس كهربائي مقاومة للماء: 2 قطعة
تركيب منفرد : 1 قطعة
إطار الدعم للمنشار السلكي: 1 مجموعة ، بما في ذلك دولاب الموازنة الكبير للتوجيه والتسيير و 2 من دولاب الموازنة ومسار المنشار .

تتميز الماكينة بالتركيب البسيط ونظام النشر السلكي يمكنه أن ينفصل لـ 3 اجزاء في وقت قصير جدا. إضافة لأنه يحتاج عامل واحد لإنهاء التثبيت والتركيب لمعدات ماكينة النشر .
1. تركيب ثقل القاعدة والمسار فقط .
2. تركيب عجلات التوجيه بشكل إضافي .
3. تركيب مجموعة عجلات جمع السلك .
