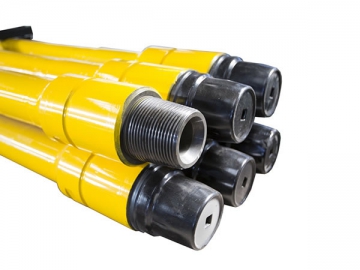

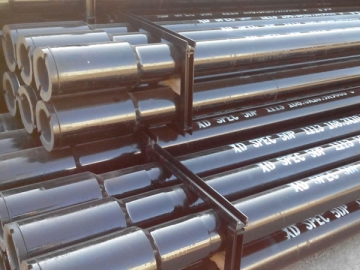

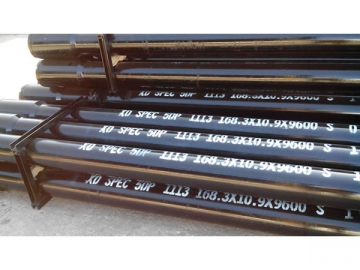

أنبوب حفر النفط Manufacturer

أنبوب حفر النفط

طلب عرض سعر

من نحن: http://hdd-drilltools.com

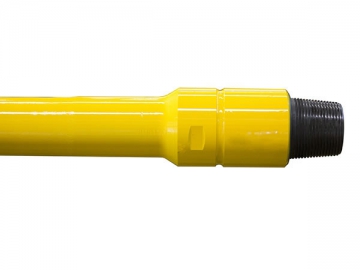

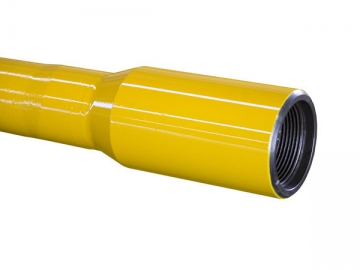

أنبوب الحفر من النوع المسطح الخارجي

إن أنبوب الحفر المسطح الخارجي مستخدم في حفر البئر وصيانة حقل النفط. جسم الأنبوب يستخدم تقنية معالجة التسميك الداخلي لضمان أن القطر الخارجي من الحافة السميكة، القطر الخارجي من الوصلة، والقطر الخارجي من الأنبوب كلها نفس.

المميزات
1. الهيكل المسطح الخارجي هو مفيد لمعالجة بعض الحوادث مثل انهيار البئر.
2. أسلوب التوصيل مع السن اللولبي الخاص سيعوض فقدان القوة المقاومة لعزم الدوران الذي يسببه تخفيض القطر الخارجي.
3. يمكن تطبيقه في حفر الثقب الرقيق، حفر بئر النفط، حفر البئر الأفقي بنصف القطر الصغير، الحفارة العمودية، وحفر بئر CBM.
4. المواصفات المتوفرة: 2-3/8، 2-7/8، 3-1/2، 4، 4-1/2، و5.

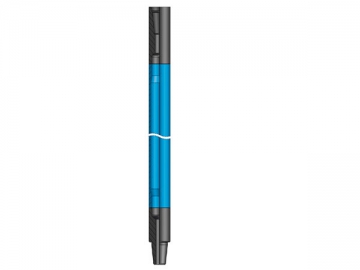

أنبوب الحفر من النوع المسطح الداخلي

إنه منتج ذو براءة في شركة Kaitong. أنبوب الحفر المسطح الداخلي يستخدم تقنية التسميك الخارجي الخاص لزيادة القطر الداخلي من منطقة التسميك. القطر الداخلي من الحافة السميكة، الوصلة وجسم الأنبوب سيتم احتفاظ بأنها تكون نفس.

المميزات
1. تم تقليل فقدان الضغط بـ 20% إلى 50%.
2. الكفاءة الهيدروليكية وسرعة الحفر تم تحسينها إلى حد كبير.
3. الهيكل المسطح الداخلي يساعد على تقليل التآكل، وتحسين مقاومة التعب لأنبوب الحفر، وتمديد عمر الخدمة لأنبوب الحفر.
4. تقليل تركيز الإجهاد الداخلي من منطقة التسميك بشكل كبير.
5. أنبوب الحفر المسطح الداخلي مستخدم في الحفر اللبي المستمر والحفر اللبي بالحبل المعدني.

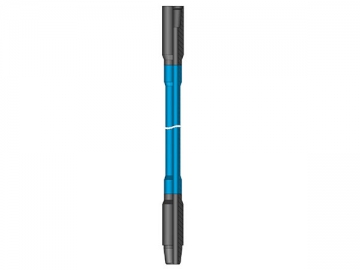

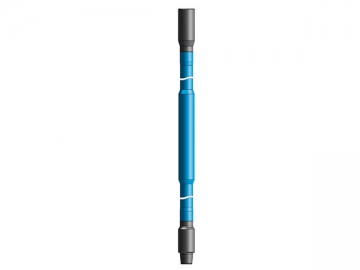

أنبوب الحفر بالوزن الثقيل

في عملية الحفر، الأنبوب الحفر بالوزن الثقيل (HWDP) مستخدم لانتقال بين أطواق الحفر الجامد وأنابيب الحفر المرنة.

المميزات
1. تقليل تركيز الإجهاد بين أنبوب الحفر وطوق الحفر
2. منع عطل أنبوب الضغط الفرقي
3. تجنب من الانحناء الزائد في الجزء السميك المتوسط
المواصفات: 2-7/8 –6-5/8
الهيكل: الملحوم / المتكامل

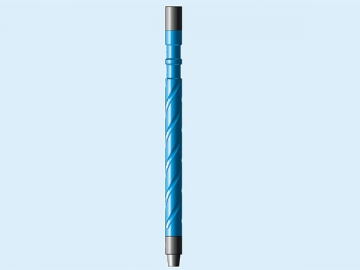

النوع: أنبوب الحفر الثقيل العام، أنبوب الحفر الثقيل اللولبي
نوع السن اللولبي: API NC31، NC38، NC40، NC46، NC50، 5-1/2FH، و6-5/8FH
معايير أنبوب الحفر بالوزن الثقيل: APISPEC7-1 و APISPEC7-2

معايير مراقبة الجودة
1. جسم أنبوب الحفر والوصلات متميزة بالأداء العالي في المتانة الصدمية ومقاومة التعب.
2. أخدود إزالة الإجهاد وهيكل توسيع الثقب يكون مجهزا لتقليل تركيز الإجهاد وتحسين مقاومة التعب.
3. فحص جسم القضيب: 100%FLUT 100%MPI، فحص الوصلات والمنطقة الملحومة: 100%UT 100%MPI

أداء التحسين
1. تم تنفيذ اختبار تركيب وإزالة المشبك للوصلات من أنبوب الحفر بالوزن الثقيل من أجل ضمان عمل المشبك بشكل عادي.
2. تقنية الدلفنة على البارد للسن اللولبي مستخدمة لتعزيز صلابة السن اللولبي.
3. المنطقة المقاومة للبلى تكون ملحومة إضافيا على الوصلات لتقليل الاحتكاك والشق لبعض الأجزاء الهامة.
4. من أجل منع التآكل والتعتيق، الجدار الداخلي من الثقب المثقب مطلي مع الطبقة المضادة للحمض والتآكل لتقليل التكاليف.

أنبوب الحفر بالألومنيوم

مع تطور تقنيات حفر الثقب العميق، حفر الثقب العميق الفائق، والحفر الهوائي، متطلبات الأمان على طوق الحفر تصبح أعلى وأعلى. مع الوزن الخفيف والمقاومة القليلة، أنبوب الحفر بالألومنيوم قد أستخدم في الحقول أكثر وأكثر.
بالإضافة إلى ذلك، من الجدير بالذكر أن أنابيب الحفر بالألومنيوم Kaitong قد استخدمت بنجاح في مشروع البئر العميق الفائق SG-3 في شبه جزيرة كولا.

التطبيقات
1. حفر البئر أفقيا
2. حفر الثقب العميق: لتقليل حمل الحفارة، وتحسين عمق الحفر الأقصى للحفارة
3. بئر النفط مع كبريتيد الهدروجين وغيرها من مواد التآكل

المميزات ( مقارنة مع أنابيب الحفر الفولاذية)
1. بشكل عام، استخدام أنبوب الألومنيوم للحفر يمكن توفير التكاليف الكثيرة التي تكون أعلى من تكاليف الشراء العالية الابتدائية.
2. مع الوزن الرطب من سبائك الألومنيوم بتقليل 50%، ووزن أنبوب الحفر بتقليل 30%، مما يحسن قدرة الحفر من أنبوب الحفر إلى حد كبير.
3. قدرة الحفر الموجه الأفقي الممتازة تجعل أنبوب الحفر أكثر تناسبا لحفر الآبار بالحفر الموجه وحفر الآبار بالحفر الأفقى الممتد.
4. تم توفير حوالي 20% إلى 30% من عزم الدوران، المقاومة وفقدان المياه.
5. سبائك الألومنيوم قادرة على منع تآكل كبريتيد الهدروجين وثاني أكسيد الكربون بشكل فعال.
6. أنبوب الحفر بالألومنيوم هو بدون المغناطيس. إنه سهل لتشغيل ولن يضرر أنابيب التغليف.

طوق الحفر

إن طوق الحفر نوع واحد من الأنبوب السميك الجدار المستخدم في عملية الحفر. من أجل تلبية احتياجات حفر الثقب العميق وتكييف البيئة الجيولوجية المعقدة، تطورت Kaitong سلسلة من المنتجات ذات البراءة. السن اللولبي الخاص والفولاذ العالي الدرجة يجعله قابلا لتطبيق في البيئات القاسية المختلفة مثل مقاومة عزم الدوران العالية، الكبريت المشمول والبارد للغاية.
الأبعاد: 3-1/8' – 11'
النوع: طوق الحفر الدائري، طوق الحفر اللولبي، طوق الحفر غير المغناطسي
المعايير: API SPEC7-1، API SPEC7-2، API RP 7G

المواصفات لأنبوب حفر النفط

القطر الخارجي		الوزن الاسمي	الوزن المحسوب		درجة الفولاذ	سماكة الجدار		نوع التسميك	موديل الوصلة
in	mm	الوزن الاسمي	Ib/ft	Kg/m	درجة الفولاذ	in	mm	نوع التسميك	موديل الوصلة
2 3/8	60.3	3.65	6.26	9.32	E .X. G. S	0.280	7.11	EU	NC26
2 7/8	73.0	10.40	9.72	14.48	E .X. G. S	0.362	9.19	EU	NC31
3 1/2	88.9	13.30	12.31	18.34	E .X. G. S	0.368	9.35	EU	NC38
3 1/2	88.9	15.50	14.63	21.79	E .X. G. S	0.449	11.40	EU	NC38/NC40
4	101.6	14.00	12.93	19.26	E .X. G. S	0.330	8.38	IU/EU	NC40
4 1/2	114.3	16.60	14.98	22.31	E .X. G. S	0.337	8.56	EU/IEU	NC40/NC50
4 1/2	114.3	20.00	18.69	27.84	E .X. G. S	0.430	10.92	EU	NC50
5	127.0	19.50	17.93	26.71	E .X. G. S	0.362	9.19	IEU	NC50
5	127.0	25.60	24.03	35.79	E .X. G. S	0.500	12.70	IEU	NC50
5 1/2	139.7	21.90	19.81	29.51	E .X. G. S	0.361	9.17	IEU	5 1/2FH
5 1/2	139.7	24.70	22.54	33.57	E .X. G. S	0.415	10.54	IEU	5 1/2FH
6 5/8	168.3	25.20	22.21	33.09	E .X. G. S	0.330	8.38	IEU	6 5/8FH
6 5/8	168.3	24.24	24.24	37.10	E .X. G. S	0.362	9.19	IEU	6 5/8FH

الأداء الميكانيكي لأنبوب حفر النفط

أجزاء أنبوب الحفر	درجة الفولاذ	مقاومة الخضوع				مقاومة الشد		الاستطالة	الصلابة		اختبار تشاربي للصدم (J)
		min		max		min		الاستطالة	الصلابة		اختبار تشاربي للصدم (J)
		Psi	Mpa	Psi	Mpa	Psi	Mpa	(%)	HB	HRC	متوسطة	واحدة
جسم الأنبوب	E75	75000	517	105000	724	100000	689	625000A/U	-	-	80	65
	X95	95000	655	125000	862	105000	724	625000A/U	-	-	80	65
	G105	105000	724	135000	931	115000	793	625000A/U	-	-	80	65
	S135	135000	931	165000	1138	145000	1000	625000A/U	-	-	80	65
درزة اللحام	وصلة الأداة	120000	827.4	-	-	140000	965.3	≥ 13%	≥ 285	-	80	65
	E75	75000	517	-	-	100000	689	≥ 13%	-	≤ 37	40	27
	X95	88000	609	-	-	103000	712	≥ 13%	-	≤ 37	40	27
	G105	95000	655	-	-	105000	724	≥ 13%	-	≤ 37	40	27
	S135	105000	724	-	-	115000	793	≥ 13%	-	≤ 37	40	27
