آلة حفر هيدروليكية دروانية

طلب عرض سعر

من نحن: http://sinomachhiglobal.asia/6-excavator-215W.html

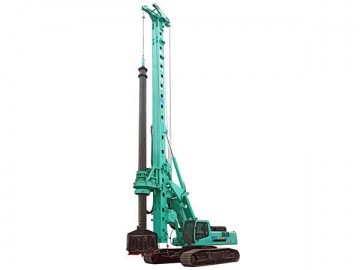

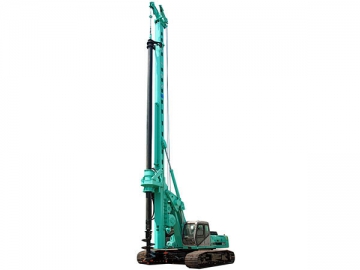

الحفار الهيدروليكي الدوراني من سلسلة SD عبارة عن حفار متعدد الأغراض مطور حديثاً دامجاً بين التقنية الجديدة والعملية لآلة تاسيس القواعد الركيزة الهيدروليكية. إنها سهلة التشغيل، مع مرونة إستثنائية وكفاءة عالية. الحفار الشامل مستخدم بكثرة في مشاريع الأساسات العميقة للمباني المرتفعة، الجسور، مرافق حفظ المياه. إنه متوفر في وضعيات عديد مثل SD15، SD20، و SD28.

SD15
SD25
SD28

المكونات والمميزات
1. عجلات الهبوط
الحفار الدوار الهيدروليكي مثبت على نظام تعقب خاص والذي يقدم قدرة عالية على المناورة وثبات عالي.

2. وحدة الطاقة
محرك ديزل Cummins مع مبرد داخلي يضمن موثوقية ممتازة

3. نظام تحكم كهربائي
نظام تسوية يدوي وتلقائي من Shanghai Pal-Fin Automatic Control Technology Co., Ltd.

4. نظام هيدروليكي
بنظام قيادة هيدروليكية كاملة، يحقق الحفار تحكم في الوقت الحقيقي للحمولة كلها.

5. الصارية
تساعد الصارية المطوية ذات الثلاث المقاطع على التقليل من إرتفاع الناقل.

6. أنبوب الحفر
أنابيب حفر بلحام إحتكاكي وتلسكوب بقفل ذاتي.

7. مثقاب حفار
الحفار الهيدروليكي يمكن مطابقته بمثقاب ثقب قصير، مثقاب ثقب عادي، مثقاب حبلي، وغير ذلك.

المعلمات الفنية

آلة حفر هيدروليكية دروانية متعددة الأغراض من سلسة SD
الموديل		SD15	SD20C	SD25	SD28
الصارية	الإرتفاع الفعال (mm)	20100	21570	23000	22870
الصارية	الوزن (من دون المثقاب) (بالطن)	45	57	67	73
نظام ضغط إسطوانة هيدروليكية	إيقاع الإسطوانة (mm)	4000	5000	5700	250
	قوة الدفع (kN)	160	200	250	250
	قوة السحب للخارج (kN)	160	200	250	250
الونش الرئيسي	قوة سحب الحبل الأحادي (kN)	140	200	220	250
	قطر الحبل السلكي (mm)	23	26	28	30
	سرعة الرفع القصوى (m/min)	50	60	60	65
الونش المساعد	قوة سحب الحبل الأحادي (kN)	50	75	75	75
	قطر الحبل السلكي (mm)	18	18	18	18
	سرعة الرفع القصوى (m/min)	60	40	50	45
الحفار	قطر الحفر ( مع صب العمود) (mm)	1000	1400	1700	2100
الحفار	قطر الحفر ( من دون صب العمود) (mm)	1500	2000	2000	2400
الرأس الدوار	العزم (kN.m)	150	200	250	286
	السرعة (r/min)	8~30	8~30	8~30	8~30
	أقصى إرتفاع رفع (mm)	5000		7220	_
	المسافة المركزية من الطبلية الدوارة إلى الثقب (mm)	2600-3200		3402-4100	12200
	المسافة من مركز الدوارة إلى طرف الآلة (mm)	3420		3430	3680-4100
	المسافة من الثقب المركزي إلى الواجة الخارجي للصارية (mm)	770		1000
	سير الرأس الدوار (mm)	4000		5700	4125
وحدة الطاقة	محرك الديزل	6BTA5.9-C	Cummins C8.3	Cummins QSL9	QSM11-C
	الطاقة المقدرة (kW)	133	196	221	263
	سرعة المحرك القصوى (rpm)	2000	1900	1850	1900
	التدفق الأقصى للنظام الهيدروليكي (L/min)	2×230	2×250	2×288	2×380
	الضغط الأقصى للنظام الهيدروليكي (MPa)	33	33	33	33
	مهبط عجلات بقابلية توسيع	JT45	JT70B	JT70A	JT80
	عرض حذاء التعقب (mm)	700	700	800	800
	طول مهبط العجلات (mm)	5090	5400	5535	5680
	عرض مهبط العجلات (منكمش) (mm)	3200	3150	3200	3300
	عرض مهبط العجلات (متوسع) (mm)	4300	4300	4300	4400
	قوة الجر (kN)	280	430	500	500
	سرعة حركة السير (km/h)	1.5	1.5	1.5	1.8
الوزن	KG	45500	57500	67000	74000
