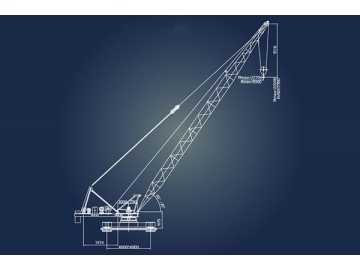

رافعة برجية ذات الذراع السفلي WQ50
وصف المنتج
رافعة برجية ذات الذراع السفلي WQ50 تعمل في نطاق دائرة نصف قطرها واسع. ونصف قطر الدوران مرتفعا ويصل إلى 22.7 م، وتعديل السعة معتمد مع الأحمال داخل السعة، لتحسين كفاءة البناء. جميع الرافعات البرجية ذات الذراع السفلي من شركة Jushen يمكن تفكيكها إلى مكونات صغيرة خفيفة، ويمكن نقلها والعودة إلى أرض بسهولة أكبر بعد أنتهاءأعمال الرفع بواسطة الأيدي العاملة أوالمصاعد الإنشائية.
كما تتوفر خدمة التخصيص لهذا النوع من رافعات شركة Jushen
المواصفات:| درجة الرفع | 7 - 20° |
| نصف قطر دائرة العمل | 9 - 22.7م |
| أرتفاع الرفع (طبقا على الأرض أسفل هذه رافعة) | 7.35 – 22م |
| الحمل | 1.53 – 6 طن |
| نوع التشغيل | لوحة التشغيل مع مقبض |
منحنى قدرة الرفع(1) آلية الرفع
| طراز الماتور | YZRW200L-6 |
| مستوى العمل | M5 |
| طاقة الماتور (كيلو وات ) | 22 كيلووات |
| نوع المخفض | JZQ-500-Ⅱ-8CA |
| سرعة الرفع | 15 م/دقيقة (متوسط) |
| نوع الفرامل | YWZ300/45 |
| قطر أسطوانة الحبل | Φ299 مم |
| نوع الكبل الصلب | 18×19W-Φ16-1960 (غير مجدول) |
| طراز الماتور | YLEW112M-4 |
| مستوى العمل | M4 |
| طاقة الماتور (كيلو وات ) | 55N×m |
| نوع المخفض | XX4-100-195 |
| سرعة الدوران(لفة /د) | 0-0.62 |
| ترس | m=10 z=18 x=0.35 |
| تحمل الدوران | HSW.35.1250 m=10 z=143 |
| طراز الماتور | Y132M-4 |
| مستوى العمل | M4 |
| طاقة الماتور (كيلو وات ) | 7.5 |
| نوع المخفض | JZQ-500 i=48.57 |
| سرعة الرفع (م/د) | 2 |
| نوع الفرامل | TJ2-200 |
| قطر أسطوانة الحبل | Φ270 مم |
| نوع الكبل الصلب | 6X19(W)-11-1670 |
إن Jushen شركة ذات شهرة في صناعة الرافعات منذ عام 1974، وتعتبر شركة مزودة بالرافعة البرجية ذات الذراع السفلي 1.5ـ6 طن. شركتنا قادرة على تصميم وتصنيع معدات بناء المبنى بالإضافة إلى توفير حلول الرفع العمودي للعملاء. مع عقود من الخبرات ومعدات التصنيع العالية الجودة، لدينا قدرة على توفير الرافعات البرجية العالية الجودة وفقا لاحتياجات العملاء.
