ثناية صاج هيدروليك، ماكينة ثني المعادن Hydraulic Press Brake/Metalwork Bending Machine
تصنع وتوفر شركة AGN حلول معدات المصانع والمورش المتعلقة بماكينات الثني الهيدروليكية ومنها ماكينة ثني المعادن AG Ⅲ (ثناية صاج هيدروليك) حيث زودتها الشركة بأحدث التكنولوجيا من سي ان سي، كما زودتها بشاشة إل سي دي ذكية وملونة مقاس 10 بوصات وقادرة على التصنيف والتعامل مع 200 أمر عملية أو إجراء بأعلى مستويات الدقة مما يزيد من كفاءة الإنتاج. كما أن طول الحركة وعمق العنق كبيران مما يجعل هذه الماكينة الهيدروليكية مثالية للمعادن ذات الأجزاء الكبيرة والأشكال المعقدة. إلى جانب ذلك، تُستخدم تقنية سرعة الثني البطيئة من أجل حماية سطح المعادن من التشوه وأيضاً لمنع حدوث أي أضرار وذلك لضمان عملية ثني عالية الجودة ولا تشوبها شائبة.
كما تجدر الإشارة إلى أننا في الشركة نتمتع بخبرة طويلة ومتراكمة في مجال صناعة ماكينات الثني الهيدروليكية ونوفر للزبائن العديد من الأنواع المختلفة لضمان تلبية جميع الطلبات المتنوعة، كما أننا نرحب أيضاً بملاحظات الزبائن حول المنتجات لضمان إنتاج ما يلبي كل المواصفات التي يريدونها على أكمل وجه.
إذا كنتم تبحثون عن ماكينات ثني المعادن الهيدروليكية المختلفة، يرجى التواصل معنا مباشرة لمزيد من المعلومات والتفاصيل.
| النوع | 03512Ⅲ | 0520Ⅲ | 1030Ⅲ | 1330Ⅲ | |
| قدرة الضغط | 350KN | 500KN | 1000KN | 1300KN | |
| طول الإنحناء /الإلتواء | 1200mm | 2000mm | 3100mm | 3100mm | |
| طول الحركة | 150mm | 150mm | 150mm | 150mm | |
| عدد خزانات الزيت | 1 | 1 | 3 | 3 | |
| أقصى ضغط | 28.66Mpa | 28.3Mpa | 33.8Mpa | 31Mpa | |
| السرعة | الارتفاع | 37-47mm/sec | 37-47mm/sec | 37-47mm/sec | 37-47mm/sec |
| الثني | 7.5-10mm/sec | 7.5-9.2mm/sec | 7.5-9.2mm/sec | 7.5-10mm/sec | |
| الهبوط | 47-66mm/see | 47-66mm/sec | 47-66mm/sec | 47-66mm/sec | |
| قوة المحرك | 3kw | 4kw | 7.5kw | 11kw | |
| سعة خزان الزيت | 27L | 44L | 72L | 70L | |
| الوزن | 2250kg | 3400kg | 7100kg | 7400kg | |
| العرض الخارجي للإطار | 1200 | 2000 | 3000 | 3000 | |
| العرض الداخلي للإطار | 1020 | 1720 | 2550 | 2550 | |
| عمق المجاز (الحلق) | 200 | 405 | 405 | 405 | |
| المسافة بين طاولة العمل العلوية والسفلية | 300 | 300 | 300 | 300 | |
| فتحة دخول الضوء | 420 | 420 | 420 | 420 | |
| ارتفاع طاولة العمل السفلية | 990 | 991 | 1080 | 1082 | |
| الارتفاع الكلي | 2070 | 2260 | 2530 | 2670 | |
| ارتفاع اللوح الجانبي | 1780 | 1868 | 2190 | 2206 | |
| عرض الماكينة | 1410 | 2192 | 3340 | 3340 | |
| العرض الكلي | 2220 | 3140 | 4210 | 4310 | |
| العمق الكلي | 1020 | 1560 | 1436 | 1450 | |
- يتميز هيكل الماكينة المصنوع من الفولاذ الكربوني بقوة تحمل وصلابة عالية، حيث يتمتع يتم طلاءه بمادة مقاومة للصدأ مما يضمن قوة قوته وإطالة عُمر الماكينة في الخدمة.
- تمت معالجة جميع الأجزاء الرئيسية للماكينة بالحرارة لإزالة الضغط.
- يمكن ضبط حركة الإنزلاق يدوياً لمرة واحدة.
- يظل التوازي بين المكبس وطاولة العمل نظراً لاستخدام نظام التزامن القسري مما يضمن دقة الثني بفعالية كبيرة.
- الدائرة الهيدروليكية بسيطة وسهلة الصيانة.
- يُستخدم دليل الدرفلة (الثني) للحفاظ على مرونة عملية التشغيل، كما يعمل على تقليل انبعاث الضوضاء.
- يتم التحكم بالمقياس الخلفي المدار بمحرك سيرفو بواسطة CNC لضمان استجابة وتموضع الماكينة بشكل سريع وفوري.
- يعمل ذراع الدوران في وحدة التحكم CNC على ضمان مرونة عملية التشغيل، حيث يدور بحرية في منطقة التشغيل.
- يمكن للمستخدم اختيار اللغة المفضلة من خلال شاشة اللمس الذكية LCD 10 بوصة.
- تتم عملية ضبط البيانات المختلفة بواسطة عجلة يدوية أو بواسطة الإدخال عن طريق لوحة المفاتيح.
- يُستخدم نظام الحساب لحساب محاور الاحداثيات لمحور D ومحور L ونقطة التقميط وزاوية الإلتواء.
- تم تزويد الحاسوب بنظام مقاومة اونلاين لتوجيه العملية والتعامل مع الأخطاء وتوجيه الصيانة البسيطة.
- يتميز المقياس الخلفي بالرجوع القابل للبرمجة لمعالجة الوحدات المعقدة.
- يتم تفعيل فلاش إضاءة مؤشر وصوت عند تموضع لوح الصاج في المكان المحدد.
- يتم ضبط زمن التأخير والتقميط لضمان عملية ثني أكثر سلاسة.
- يتم استخدام تقنية الثني بسرعة بطيئة من أجل حماية السطح الخارجي للمواد وتجب الحوادث التي تسببها عمليات الثني.

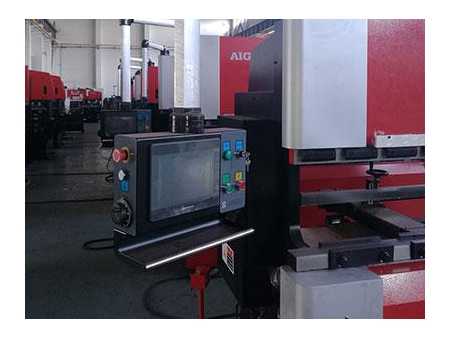

- وحدة تحكم مع ذراع دوران

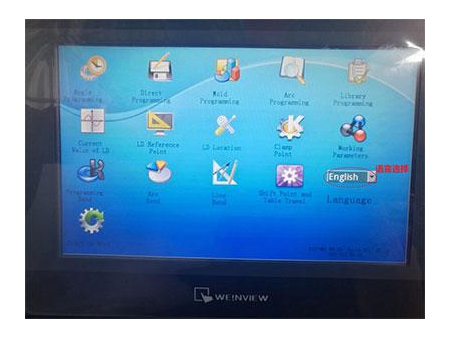

- واجهة متعددة اللغات
- آلية محرك أداة الماكينة
- عمود التوازن لذراع التوجيه
- لوحة الكهرباء (كابينة كهربائية)
- دائرة هيدروليكية
- نظام التثبيت (القمط) الهيدروليكي
- أداة الأمان
- مشابك سريعة
