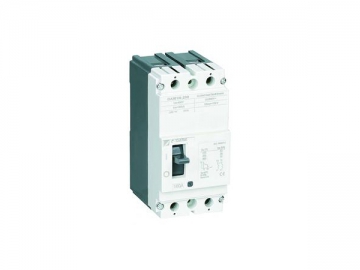

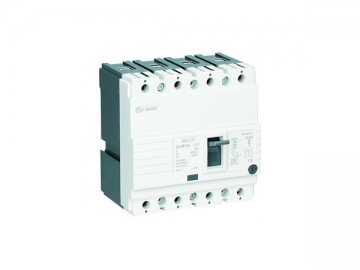

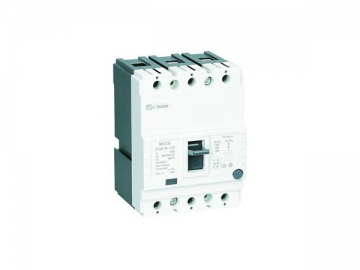

القواطع المقولبة MCCB DAM1-160
مقدمة عن المنتج
القواطع المقولبة MCCB DAM1-160 سبق وأن طورت من قبل شركة Dada لتطبيقات توزيع الطاقة الكهربائة، بداية التشغيل للمحركات المتزامنة عند فترات متباعدة، لحماية خطوط الطاقة الكهربائية والمحركات، وهي تقوم بقطع الدائرة الكهربائية آلياً في حالة يادة الحمل الخطيرة، دوائر القصر، وظروف عطل إنخفاض الجهد. قواطع الدائرة المقولبة تعمل بنمط مكافئ لعمل مفتاح المصهر والمرحلات الحرارية مجتمعة.
التطبيقات
قواطع الدائرة المقولبة MCCB DAM1-160 هي من قواطع دائرة الجهد بجهد منخفض. وهذه تحقق إحتياجات التركيب لمستهلكين الطاقة الصغار وكل مايتعلق المحطات الفرعية للصناعات الكبيرة وأنظمة توزيع الطاقة الكهربائية. وهي تستخدم بشكل شائع في عدة مجالات منها صناعة الصلب، المنصات النفطية، المستشفيات، أنظمة القطرات، المطارات، مراكز الحسابات، المباني الإدارية، مراكز المؤتمرات، المسارح، ناطحات السحاب، و المنشآت الكبيرة.
| رمز سعة الفصل | B | N | S |
| التيار المقنن | 160A | ||
| التيار المقنن | 10,12.5,16,20,25,32,40,50,63,80,100,125,160A | ||
| جهد الفصل (العزل) المقنن | 750V | ||
| جهد التشغيل المقنن | 400/415V | ||
| تيار الحد المقنن لسعة قطع دائرة القصر | 3P/4P | ||
| تيار التشغيل المقنن لسعة قطع دائرة القصر | 25KA | 35KA | 50KA |
| سعة الوصل المقننة لدائرة القصر | 12.5KA | 26.25KA | 37.5KA |
| جهد الصمود النبضي المقنن | 41/0.3 | 73.5/0.25 | 110/0.25 |
| خصائص العزل الكهربائية | 8000V | ||
| رمز سعة الفصل | 3000 | ||
| مسافة إنهيار العازلية | ≤30mm | ||
المتغيرات الفيزيائية للقواطع المقولبة MCCB DAM1-160
قدرة الاحتمال الكلية: 8,000
قدرة الاحتمال الكهربائية: 1,000
القدرة الميكانيكية على الاحتمال: 7,000
آلية الاعتاق عند زيادة التيار: التثبيت الحراري المغاطيسي، التوليف الحراري (0.7-1In)
يستخدمة الدائرة الرئيسية A/O، يستخدم الدائرة المساعدة ودائرة التحكم AC-15
الوزن (نوع المقبس (plug-in) ): 1.2/1.6
الوزن (النوع الثابت): 1.4/1.8
| المواصفات | 3P | 4P |
| العرض×الطول×الإرتفاع (مم) | 90*120*70 | 120*120*70 |
الملحقات الإختيارية للقواطع المقولبة - DAM1-160 MCCB
آلية الإعتاق عند هبوط الجهد، آلية الإعتاق المتوازي، الملامسات المساعدة، ملامسات الإنذار، ملامسات الإنذار المساعدة، المناول (المعالج) اليدوي، المشغل الكهربائي، عتبة ساقطة، اللوح المتراكب للتلبيس.
شركة DADA لصناعة القواطع الكهربائية مثل قواطع الدائرة MCB، قواطع الدائرة لجهاز التيار الفرقي RCD، القواطع الكهربائية ELCB، القواطع الكهربائية RCBO، قواطع كهربائية RCCB جهاز التيار الفرقي، قواطع الدائرة المقولبة MCCB، حيث بدأت شركة DADA مجال التصنيع للقواطع الكهربائية منذ سنة 2004، ووفرت أنواع مختلفة من قواطع الدائرة الكهربائية لعملائها في السوق الدولية.
