آلة تقويم إسطوانة آلة القضيب
تفاصيل المنتج

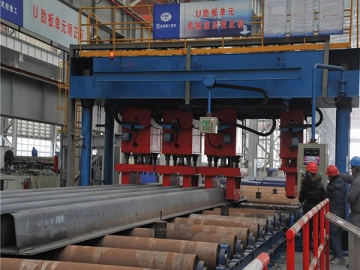

آلة تقويم إسطوانة آلة القضيب مكونة بشكل أساس من جسر رافعة، ناقل بالإسطوانات، عربة تحريك إسطوانات الضغط، صندوق تروس، إسطوانة هيدروليكية، إسطوانة ضغط علوي، إسطوانة نقل منخفض، نظام هيدروليكي، نظام كهربائي وإكسسوارات أخرى.
يتم ضبط الموقع النسبي لكل إسطوانة مقومة للقضيب وفقاً لمساحة القضيب ( تطبيق المسافة على أساس سمك الصفيح القاعدي ودرجة التعديل لزاوية قطعة العمل)، رفع القضيب الى ناقل التزويد، جهاز التراص الجانبي للضغط على جانب واحد من القضيب عكس عجلة القيادة، ونقل القضيب إلى إسطوانات التقويم، بإستخدام 5 إسطوانات زيت هيدروليكية لضغط 10 إسطوانات في نفس الوقت ( كل إسطوانة زيت يمكن التحكم بها بشكل مستقل)، شغل صندوق التروس لقيادة إسطوانة النقل الرئيسية لتقل القضيب إلى عملية التقويم النهائية.
| أقصى حجم للصفيح الأحادي | 4.5mX16m |
| العدد الأقصى للقضبان | 5 قطع |
| الوزن الأقصى لوحدة الصفيح | 30T |
| مساحة المركز لقصيب U | 600-800mm |
| U rib height إرتفاع قضيب U | 260-280mm |
| سمك الصفيح القاعدي | 40mm |
| المواد | Q370 。 |
| ضغط إسطوانة القبض العلوية | 100T/Ea |
| عزم نقل إسطوانة القيادة السفلية | 30KN.M |
| طريقة ضبط موقع إسطوانة الضغط العلوية و إسطوانة القيادة السفلية. | قيادة محرك مخفض عجلات رف |
| إيقاع رفع الإسطوانة العلوية | 200mm |
| سرعة التقويم | 1-5m/min |
| سرعة السير | 8m /min |
| طريقة التقويم | تقويم من النوع العمودي |
