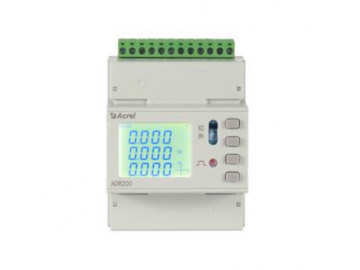

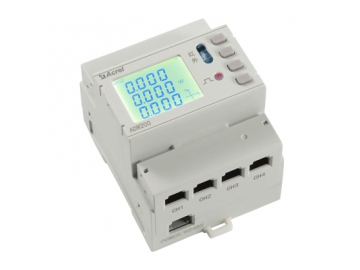

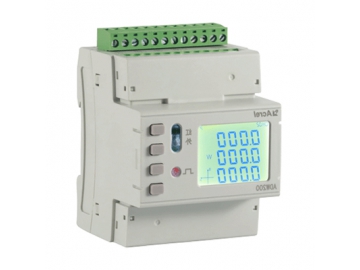

عداد طاقة متعدد الحلقات ADW210 Multi-Loop Energy Meter
طلب عرض سعر
- 4 دوائر كحد أقصى لنظام ثلاثي الطور
- أقصى طلب كيلو وات ساعة والحدث الزمني
- شاشة العرض LCD
- خيار وحدة لاسلكية
المواصفات الفنية
القدرة المساعدة
من 85 إلى 265 فولت AC\DC؛ الاستهلاك لايزيد عن 10 فولت أمبير
الدخل
التردد: من 45 إلى 65 هيرتز
الجهد: تيار AC 3×220 فولت\380 فولت؛
زيادة الحمل: 1.2 مرة من القيمة المقننة (مستمر)؛ مرتين للقيم المقننة \لكل واحد ثانية
استهلاك الطاقة: لاتزيد عن 0.5 فولت أمبير
التيار
تيار AC 5 أمبير، 100 امبير، 600 أمبير؛ (محول الفتح الخارجي)
الحمل الزائد: 1.2 مرة للقيم المقننة (مستمر)؛ 1 مرات من القيمة المقننة \ واحد ثانية
استهلاك الطاقة: لا تزيد عن 0.5 فولت امبير
دقة القياس
التردد 0.05 هيرتز، الجهد والتيار مستوى 0.5، مستوى 1 للطاقة الكهربائية الفعالة، مستوى 2 للطاقة الكهربائية الفعالة؛ من 2 إلى 31 مرة من التوافقيات
الدقة: ±1%
الدقة: ±1%
خرج النبضة
نمط الخرج: نبضة الاقتران البصري مع المجمع المفتوح
الاتصال
RS485، Modbus-RTU؛ معدل الإرسال (البود) من 1200 إلى 38400
دخل التحويل
دخل التلامس الجاف، مصدر الطاقة المدمج؛
خرج التحويل
نمط الخرج: مرحل خرج التلامس المفتوح؛
تصنيف التلامس: تيار AC 250 فولت\3 أمبير، تيار DC 30 فولت\3 أمبير
المواصفات الفنية للوحدة
وحدة التحويل
القدرة: واجهة الاستخدام RJ45، تيار DC 12 فولت، استهلاك الطاقة لا تزيد عن 1 وات
الاتصال: واجهة الاستخدام RJ45، Modbus-RTU؛ (الاتصال مع الجزء الرئيسي)
دخل التبديل: دخل التلامس الجاف، مصدر الطاقة المدمج
معدل التلامس: تيار AC 250 فولت\3 أمبير، تيار DC 30 فولت\3 أمبير؛
وحدة درجة الحرارة والتسرب
القدرة: واجهة الاستخدام RJ45، تيار DC 12 فولت، استهلاك الطاقة لا تزيد عن 1 وات
الاتصال: واجهة الاستخدام RJ45، Modbus-RTU؛ (الاتصال مع الجزء الرئيسي)
قياس درجة الحرارة: من -20 إلى 100 درجة مئوية
قياس التسرب: من 10 إلى 3000 ملي أمبير
دقة القياس: درجة الحرارة ±2 درجة مئوية، التسرب 1.0%
المواصفات الفنية الأخرى
جهد الصمود لتردد القدرة
أكبر من AC 2 كيلو فولت لكل دقيقة
مقاومة العزل
أكبر من 100 ميجا أوم
البيئة
درجة حرارة العمل: من -20 إلى 60 درجة مئوية؛ درجة حرارة التخزين: من -40 إلى 70 درجة مئوية؛ الرطوبة النسبية: لا تزيد عن 95% (دون تكثيف)؛ الإرتفاع: لا يزيد عن 2500 متر؛
التوافق الكهرومغناطيسي
أفضل من الدرجة 3
