مضخة لولبية لامركزية أسفل البئر

مضخة لولبية لامركزية أسفل البئر
مضخة لولبية لامركزية أسفل البئر
طلب عرض سعر
من نحن: http://pcp-screwpump.com/5-downhole-progressive-cavity-pump.html

الاستخدامات
يرتبط الجزء الثابت والدوار من المضخة بنهاية الأنبوب وعمود الشفط. تقوم أداة القيادة الأرضية بتدوير العضو الدوار من خلال عمود الشفط، وبالتالي رفع السائل من تحت الأرض إلى السطح. عادة ما تستخدم هذه المضخة لنقل الزيت الخام ذو اللزوجة 8000mPa.s ، مما يجعلها مفيدة للاستخدام في معظم آبار النفط ، مثل آبار الرمال العالية وآبار الغاز المرتفعة ومجموعات الآبار في حقول النفط البحرية والآبار الأفقية ..الخ

المواصفات الفنية
• مقاومة الحرارة : ≤150℃
• لزوجة السائل في البئر: ≤8000mpa•s
• GOR : ＜10m³/m³
• الانغمار: ≥100m
• حجم H2S : ≤2.5%
• الكثافة النسبية لسائل البئر : ≤0.96
• جاذبية API : >16
• أقصى عمق : 2400 متر.
• تركيز سائل البئر : ≤10%
• كفاءة العمل: 1.5-170m³/day

أجزاء المضخة
العضو الثابت: يتكون الجزء المطاطي من مطاط عالي الأداء (مثل NBR أو NBRH أو HNBR أو FKM) ويتميز بمقاومة الزيت والماء وارتفاع درجة الحرارة ومقاومة الانتفاخ.

العضو الدوار: يتكون العضو الدوار للمضخة من فولاذ 45 ، سبائك الصلب 42CrM ، 2Cr13، الفولاذ المقاوم للصدأ 304 ، الفولاذ المقاوم للصدأ 316 وغيرها من المواد الفولاذية. يتم صنع العضو الدوار باستخدام معدات CNC عالية الدقة ، السطح المطلي بالكروم يحقق مقاومة إضافية للتآكل والتلف.

المواصفات
مضخة لولبية لامركزية أسفل البئر 1.5 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-1.5/9 1.5 10 900 3000 2-3/8"NU or 2-3/8"EU (optional 2-7/8"NU or 2-7/8"EU) 1893.8 15/16" for rod 5/8" 1537.6
VSP-1.5/12 1.5 10 1200 4000 2243.8 1887.6
VSP-1.5/15 1.5 10 1500 5000 2593.8 2237.6
VSP-1.5/18 1.5 10 1800 6000 2943.8 2587.6
VSP-1.5/20 1.5 10 2000 6600 3193.8 2837.6
VSP-1.5/24 1.5 10 2400 8000 3823.8 3467.6
مضخة لولبية لامركزية أسفل البئر 3 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-3/9 3 19 900 3000 2-3/8"NU or 2-3/8"EU (optional 2-7/8"NU or 2-7/8"EU 2293.8 15/16" for rod 5/8" 1937.6
VSP-3/12 3 19 1200 4000 2793.8 2437.6
VSP-3/15 3 19 1500 5000 3273.8 2917.6
VSP-3/18 3 19 1800 6000 3953.8 3597.6
VSP-3/20 3 19 2000 6600 4303.8 3947.6
VSP-3/24 3 19 2400 8000 4933.8 4577.6
VSP-3/9 3 19 900 3000 2293.8 1937.6
مضخة لولبية لامركزية أسفل البئر 4 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-4/9 4 25 900 3000 2-3/8"NU or 2-3/8"EU (optional 2-7/8"NU or 2-7/8"EU) 2703.8 15/16" for rod 5/8" 2347.6
VSP-4/12 4 25 1200 4000 3333.8 2977.6
VSP-4/15 4 25 1500 5000 4153.8 3797.6
VSP-4/18 4 25 1800 6000 4743.8 4387.6
VSP-4/20 4 25 2000 6600 5193.8 4837.6
VSP-4/24 4 25 2400 8000 6003.8 5647.6
مضخة لولبية لامركزية أسفل البئر 6 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
6 38 900 3000 2-3/8"NU or 2-3/8"EU (optional 2-7/8"NU or 2-7/8"EU) 3313.8 15/16" for rod 5/8" 2957.6
6 38 1200 4000 4293.8 3937.6
6 38 1500 5000 5143.8 4787.6
6 38 1800 6000 5913.8 5557.6
6 38 2000 6600 6673.8 6317.6
6 38 2400 8000 7753.8 7397.6
مضخة لولبية لامركزية أسفل البئر 7 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-7/9 7 44 900 3000 2-7/8"NU or 2-7/8"EU (optional 3-1/2"NU or 3-1/2"EU) 2883.8 1 3/16" for rod 7/8" 2537.6
VSP-7/12 7 44 1200 4000 3573.8 3227.6
VSP-7/15 7 44 1500 5000 4263.8 3917.6
VSP-7/18 7 44 1800 6000 4893.8 4547.6
VSP-7/20 7 44 2000 6600 5383.8 5037.6
VSP-7/24 7 44 2400 8000 6265.8 5919.6
مضخة لولبية لامركزية أسفل البئر 10 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-10/9 10 63 900 3000 2-7/8"NU or 2-7/8"EU (optional 3-1/2"NU or 3-1/2"EU) 3553.8 1 3/16" for rod 7/8" 3207.6
VSP-10/12 10 63 1200 4000 4483.8 4137.6
VSP-10/15 10 63 1500 5000 5401.8 5055.6
VSP-10/18 10 63 1800 6000 6243.8 5897.6
VSP-10/20 10 63 2000 6600 7143.8 6797.6
VSP-10/24 10 63 2400 8000 8333.8 7987.6
مضخة لولبية لامركزية أسفل البئر 15 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-15/9 15 100 900 3000 3-1/2"NU or 3-1/2"EU (optional 2-7/8"NU or 2-7/8"EU) 3953.8 1 3/8" for rod 1" 3607.6
VSP-15/12 15 100 1200 4000 5003.8 4657.6
VSP-15/15 15 100 1500 5000 6053.8 5707.6
VSP-15/18 15 100 1800 6000 7253.8 6907.6
VSP-15/20 15 100 2000 6600 8003.8 7657.6
VSP-15/24 15 100 2400 8000 9353.8 9007.6
مضخة لولبية لامركزية أسفل البئر 16 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-16.5/9 16.5 104 900 3000 3-1/2"NU or 3-1/2"EU (optional 4"NU or 4"EU) 3513.8 1 3/8" for rod 1" 3197.6
VSP-16.5/12 16.5 104 1200 4000 4423.8 4107.6
VSP-16.5/15 16.5 104 1500 5000 5333.8 5017.6
VSP-16.5/18 16.5 104 1800 6000 6163.8 5847.6
VSP-16.5/20 16.5 104 2000 6600 7043.8 6727.6
VSP-16.5/24 16.5 104 2400 8000 8213.8 7897.6
مضخة لولبية لامركزية أسفل البئر 20 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-20/9 20 126 900 3000 3-1/2"NU or 3-1/2"EU (optional 4"NU or 4"EU) 4253.8 1 3/8" for rod 1" 3937.6
VSP-20/12 20 126 1200 4000 5401.8 5085.6
VSP-20/15 20 126 1500 5000 6513.8 6197.6
VSP-20/18 20 126 1800 6000 7763.8 7447.6
VSP-20/20 20 126 2000 6600 8563.8 8247.6
>VSP-20/24 20 126 2400 8000 10063.8 9747.6
مضخة لولبية لامركزية أسفل البئر 25 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-25/9 25 158 900 3000 3-1/2"NU or 3-1/2"EU (optional 4"NU or 4"EU) 4723.8 1 3/8" for rod 1" 4407.6
VSP-25/12 25 158 1200 4000 6053.8 5737.6
VSP-25/15 25 158 1500 5000 7663.8 7347.6
VSP-25/18 25 158 1800 6000 8853.8 8537.6
VSP-25/20 25 158 2000 6600 9803.8 9487.6
VSP-25/24 25 158 2400 8000 11513.8 11197.6
مضخة لولبية لامركزية أسفل البئر 40 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-40/9 40 252 900 3000 4"NU or 4"EU(optional 4-1/2"NU or 4-1/2"EU) 5523.8 1 9/16" for rod 1 1/8" 5197.6
VSP-40/12 40 252 1200 4000 7423.8 7097.6
VSP-40/15 40 252 1500 5000 9033.8 8747.6
VSP-40/18 40 252 1800 6000 10463.8 10177.6
VSP-40/20 40 252 2000 6600 11613.8 11327.6
مضخة لولبية لامركزية أسفل البئر 50 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-50/9 50 315 900 3000 4-1/2"NU or 4-1/2"EU(optional 4"NU or 4"EU) 5733.8 1 9/16" for rod 1 1/8" 5407.6
VSP-50/12 50 315 1200 4000 7693.8 7367.6
VSP-50/15 50 315 1500 5000 9373.8 9087.6
VSP-50/18 50 315 1800 6000 10863.8 10577.6
مضخة لولبية لامركزية أسفل البئر 60 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-60/9 60 378 900 3000 4-1/2"NU or 4-1/2"EU(optional 4"NU or 4"EU) 7023.8 4-1/2"NU or 4-1/2"EU(optional 4"NU or 4"EU) 6697.6
VSP-60/12 60 378 1200 4000 9053.8 8767.6
VSP-60/15 60 378 1500 5000 11083.8 10797.6
مضخة لولبية لامركزية أسفل البئر 75 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-75/9 75 473 900 3000 4-1/2"NU or 4-1/2"EU 7403.8 1 9/16" for rod 1 1/8" 7117.6
VSP-75/12 75 473 1200 4000 9573.8 9287.6
VSP-75/15 75 473 1500 5000 11743.8 11457.6
VSP-75/18 75 473 1800 6000 13873.8 13587.6
مضخة لولبية لامركزية أسفل البئر 80 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة Lifting capacity شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-80/9 80 504 900 3000 4-1/2"NU or 4-1/2"EU 7723.8 1 9/16" for rod 1 1/8" 7437.6
VSP-80/12 80 504 1200 4000 9963.8 9677.6
VSP-80/15 80 504 1500 5000 12203.8 11917.6
مضخة لولبية لامركزية أسفل البئر 105 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-105/9 105 662 900 3000 5"LC or 5-1/2"LC 6523.8 1 9/16" for rod 1 1/8" 6237.6 VSP-105/9
VSP-105/12 105 662 1200 4000 8767.8 8481.6
VSP-105/15 105 662 1500 5000 10983.8 10697.6
مضخة لولبية لامركزية أسفل البئر 120 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-120/9 120 757 900 3000 5"LC or 5-1/2"LC 8123.8 1 9/16" for rod 1 1/8" 7837.6
VSP-120/12 120 757 1200 4000 10533.8 10247.6
VSP-120/15 120 757 1500 5000 13223.8 12937.6
مضخة لولبية لامركزية أسفل البئر 130 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-130/9 130 819 900 3000 5"LC or 5-1/2"LC 8593.8 1 9/16" for rod 1 1/8" 8307.6
VSP-130/12 130 819 1200 4000 11183.8 10897.6
VSP-130/15 130 819 1500 5000 14023.8 13737.6
مضخة لولبية لامركزية أسفل البئر 160 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-160/9 160 1071 900 3000 5-1/2"LC 8663.8 1 9/16" for rod 1 1/8" 8327.6
VSP-160/12 160 1071 1200 4000 11253.8 10917.6
VSP-160/15 160 1071 1500 5000 14113.8 13777.6
مضخة لولبية لامركزية أسفل البئر 170 متر مكعب/ يوم و 100 دورة في الدقيقة
النوع الازاحة سعة الحمل شفرة اللولب الطول شفرة اللولب الطول
m3/day at 100rpm bls/day at 100rpm m foot API 5CT mm API 11B mm
VSP-170/9 170 1071 900 3000 5-1/2"LC 9093.8 1 9/16" for rod 1 1/8" 8757.6
VSP-170/12 170 1071 1200 4000 11753.8 11417.6
VSP-170/15 170 1071 1500 5000 14893.8 14557.6

الميزات
1. استثمار صغير
بالمقارنة مع المضخات الغاطسة الكهربائية، ومضخة المكبس الهيدروليكي ووحدة الضخ بالدفعات ، فإن المضخة اللولبية اللامركزية أسفل البئرسهلة الاستخدام باستثمار منخفض التكلفة .

2. عالية الكفاءة وتوفير الطاقة
عملية تشغيل مستقرة ، هدر ميكانيكي صغير بنسبة 75% ، والفقدان الميكانيكي للمكبس ومضخة الطرد المركزي تبلغ نسبة 30-40% فقط .

3. هيكل بسيط
جسم المضخة صغير، مساحة صغيرة للنقل والتركيب، مما يجعل من السهل تثبيتها وتصبح تكاليف الصيانة منخفضة.

4. يمكننا توفير قطع الغيار اللازمة مثل عمود القيادة، مرساة أنابيب النفط ، عمود تمركز النفط.

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخة اللولبية اللامركزية أسفل البئر. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
المنتجات ذات الصلة
مضخة معايرة لولبية لامركزية
مضخة معايرة لولبية لامركزية
مضخة لولبية لامركزية عمودية
مضخة لولبية لامركزية عمودية
مضخة لولبية لامركزية لنقل النفط والغاز
مضخة لولبية لامركزية لنقل النفط والغاز
مضخة لولبية لامركزية في المتفجرات المستحلبة
مضخة لولبية لامركزية في المتفجرات المستحلبة
الاستفسار
أحدث منتجاتنا
ماكينة غلق فوهة العبوات بالأغطية الخطية ماكينة غلق فوهة العبوات بالأغطية الخطية fillingmachineltd.asia
ماكينة إنتاج مصاصات الشرب الورقية ماكينة إنتاج مصاصات الشرب الورقية "قصبات شفط" forbona-equip.asia
ماكينة تطريز فئة تجارية صغيرة Idea-M Mini Commercial Series Embroidery Machine ماكينة تطريز فئة تجارية صغيرة Idea-M Mini Commercial Series Embroidery Machine embroidery-equip.asia
ماكينة تصنيع أكياس مسطحة وحقائب ورقية ماكينة تصنيع أكياس مسطحة وحقائب ورقية znep-bagmaking.asia
أكثر
عربة نقل طبالي كهربائية / ناقلة شوكية كهربائية، KX-QDC15-A Electric Pallet Truck عربة نقل طبالي كهربائية / ناقلة شوكية كهربائية، KX-QDC15-A Electric Pallet Truck lifting-equip.asia
مرشحات لماكينات حفر المعادن بالشرارة Sinker EDM، فلاتر آلات التشغيل بالتفريغ الكهربائي مرشحات لماكينات حفر المعادن بالشرارة Sinker EDM، فلاتر آلات التشغيل بالتفريغ الكهربائي custom-filter.asia
ماكينة لحام علب معدنية NEW DODO-300 Automatic Canbody Welder ماكينة لحام علب معدنية NEW DODO-300 Automatic Canbody Welder canproductionline.asia
تطبيقات ألواح الكلادينج في الهندسة المعمارية Cladding System for Architecture Industry تطبيقات ألواح الكلادينج في الهندسة المعمارية Cladding System for Architecture Industry honeycombsolution.asia
قص الورق المقوى بكل أشكاله قص الورق المقوى بكل أشكاله digital-cuttings.asia
خط انتاج المواسير الملحومة طولياً ERW (لحام بالمقاومة الكهربائية)، ERW273 خط انتاج المواسير الملحومة طولياً ERW (لحام بالمقاومة الكهربائية)، ERW273 pipemillsolution.asia
منتجات أخرى
مضخة لولبية QGY(D) 4’’ مضخة لولبية QGY(D) 4’’ shimge-pump.asia

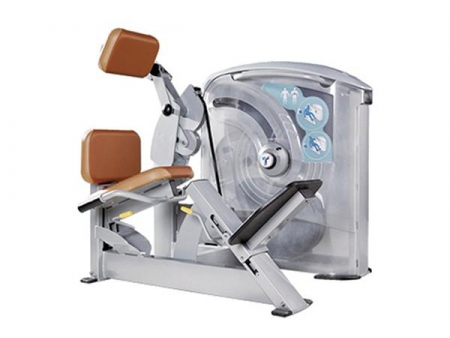

جهاز تمارين أسفل الظهر TZ-5014 جهاز تمارين أسفل الظهر TZ-5014 fitgym-ae.com
