ماكينة القطع بالليزر (فايبر ليزر)، FCCD Sheet and Tube Fiber Laser Cutter FCCD
من ضمن آلات القطع بالليزر التي تتميز بها بصناعتها وإنتاجها شركة DNE Laser ماكينة القطع بالليزر (فايبر ليزر)، FCCD والتي تُعتبر ماكينة متعددة المهام حيث أنها لا تقتصر فقط على قطع الصفائح والألواح المعدنية، بل لها القدرة أيضاً على قطع الأنابيب المعدنية بكل أشكالها بما فيها الأنابيب المربعة والأنابيب الدائرية والأنابيب المستطيلة وغيرها من الأشكال الأخرى، وهذه الميزة بطبيعة الحال تجعل هذه النوعية من مايكنات القطع بالليزر الأفضل في توفير التكلفة والمساحة أيضاً.
كما تجدر الإشارة هنا إلى حقيقة أننا في الشركة قادرون على تزويد جميع ماكينات القطع بالليزر بنظام قطع الأنابيب لتلبي حاجة وطلبات الزبون على أكمل وجه فيما يخص قطع المواد المعدنية.
- الطاقة الكهربائية
- صناعة السيارات
- المعدات الكهربائية
- معدات وأدوات المطبخ التجارية
- لافتات الإعلانات الدعائية
- إنتاج الصفائح المعدنية للسيارات
- قطع غيار عالية الدقة للمعدات الثقيلة
- صناعة المعدن
- الفولاذ الصلب (فولاذ مقاوم للصدأ)
- الفولاذ الخفيف (فولاذ مطاوع)
- الفولاذ المجلفن
- لوحة إلكتروليتية
- لوحات نحاسية
- لوحات ألمنيوم
- الفولاذ المنغنيزي
- ألواح من سبائك معدنية مختلفة
- لوحات معدن نادر

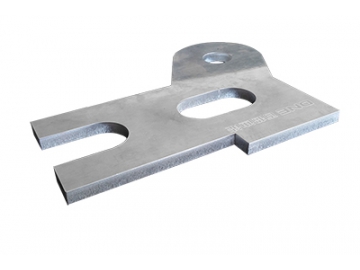

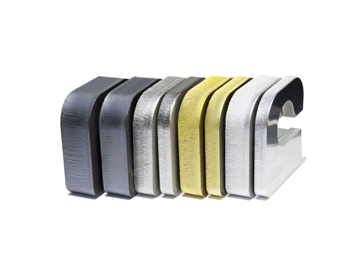

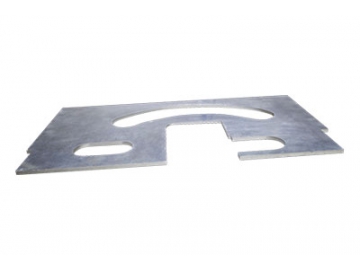

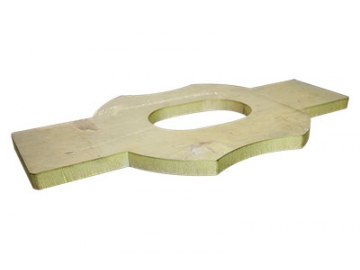

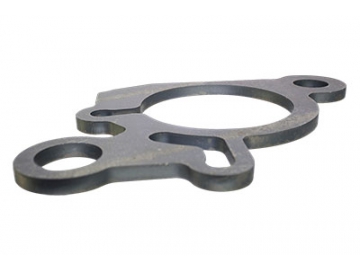

- صفيحة من الألمنيوم 6 ملم
- صفيحة من الألمنيوم 25 ملم

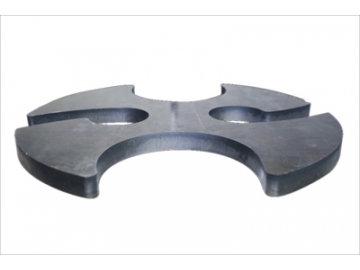

- صفيحة من الفولاذ الكربوني 18 ملم
- صفيحة من الفولاذ الكربوني 25 ملم

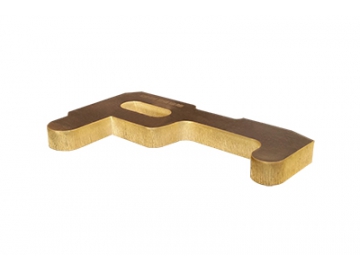

- صفيحة من االنحاس 21 ملم
- صفيحة من االنحاس 25 ملم
ملاحظة: في حال تريد قطع أنابيب أو مواسير، يرجى ضبط الماكينة واختيار وضع قطع أنبوب، حيث يوجد هذا الخيار في كل منتجاتنا من آلات القطع بالليزر.
| القدرة | 1000W | 1500W | 2000W | |
| الطاقة الإستهلاكية القصوى | 13kW | 15kW | 18kW | |
| طاولة القطع | 1500 ملم×3000 ملم ، 1500×4000 ملم | |||
| الهيكل | هيكل مفتوح مع طاولة قطع متحركة ذهاباً وإياباً / هيكل مفتوح مع طاولة قطع قابلة للتبديل / هيكل مغلق تماماً (اختياري) | |||
| المساحة الأرضية (بالأخذ آلة القطع بطاولة قطع 1500 ملم×3000 ملم تتحرك ذهاباً وغياباً كمثال) | المساحة الأرضية بشكل عام هي 4700 ملم×5000 ملم، كما يمكن تخصيصها أيضاً. | |||
| مزود الطاقة | 380V,50Hz/60Hz,60A | |||
| دقة التحديد للموقع | ±0.02mm | |||
| سرعة القطع | تعتمد على سماكة ونوع المادة المُراد قطعها. | |||
| المادة المعدنية | 1000W | 1500W | 2000W |
| الفولاذ الصلب | 6mm | 8mm | 10mm |
| فولاذ كربوني | 12mm | 16mm | 16mm |
| نحاس | 4mm | 5mm | 8mm |
| فولاذ مجلفن | 3mm | 3mm | 4mm |
| ألومنيوم | 4mm | 6mm | 8mm |

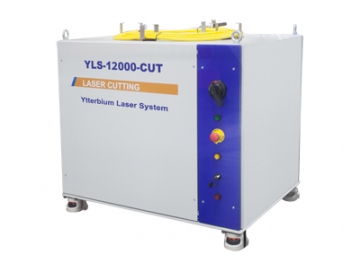

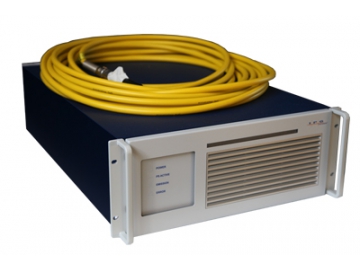

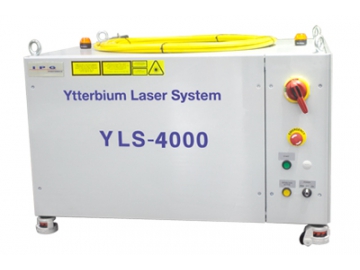

- مصدر ألياف الليزر (فايبر ليزر)
تُعد ألياف الليزر من أهم المكونات الرئيسية في ماكينة القطع بالليزر وتحمل العلامة التجارية IPG والتي هي شركة رائدة وتُعد أكبر مصنع للفايبر ليزر(الألياف الليزرية) على مستوى العالم حيث أنها توفر 30 بالمائة من كفاءة التحويل الكهروضوئي للفايبر ليزر فقط، بل توفر أيضاً مصدر مضخة أشباه الموصلات للفايبر ليزر من نوع IPG يدوم لمدة 100 ألف ساعة ولا يحتاج إلى صيانة.
بالإضافة إلى ذلك، نعمل على تزويد ماكينة تقطيع الألواح والأنابيب المعدنية بالليزر بألياف ليزر مناسبة جداً.
- فايبر ليزر 1000W
- فايبر ليزر 4000W
- فايبر ليزر 12000W

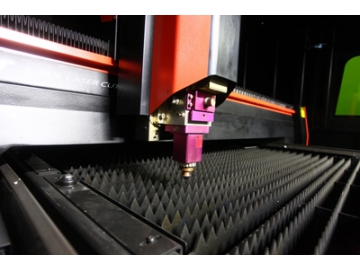

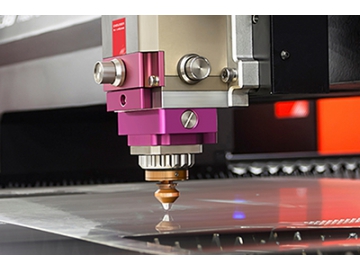

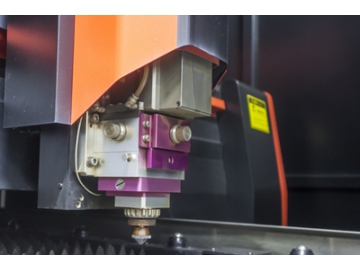

- رأس الليزر القاطع
يُعتبر الرأس القاطع أداة إخراج حيث تتركب من الفوهة وعدسات تجميع الأشعة ونظام تتبع الأثر وتتحرك بشكل مرن بدقة عالية حسب مسار الرسم المبرمج لإتمام عملية القطع حتى للمواد الصغيرة والمعقدة.
كما أننا نقوم بتركيب رأس الليزر القاطع حسب استخدام طلب الزبون استخدامها لأي نوع من المواد المراد قطعها وحسب سماكة المواد أيضاً. فعلى سبيل المثال، لإتمام عملية قطع لمواد معدنية سميكة، يتطلب هيكل عدسات بصرية ذات بُعد بؤري طويل داخل الرأس القاطع إلى جانب أيضاً وجود طاقة عالية داعمة وذلك لضمان توفير إشعاع ليزر ذو طاقة عالية وكافية للقطع. أما بالنسبة للمواد المعدنية ذات السماكة الرفيعة، فإن الرأس القاطع مع عدسات ذات بُعد بؤري قصير كفاية.
وفوق ذلك، تتسم جميع رؤوس الليزر القاطعة بخاصية التركيز التلقائي، وهذا يعني أنه لا توجد حاجة لتغيير التركيز (البؤرة) عند عملية القطع للمواد المعدنية ذات السماكة المختلفة.
- فايبر ليزر 1000W
- فايبر ليزر 3000W
- فايبر ليزر 8000W
- هيكل ماكينة القطع بالليزر
إذا كانت دقة الطاولة عالية، فإن دقة عملية القطع تكون عالية أيضاً، ولذا دائماً ما تؤخذ دقة طاولة القطع بعين الإعتبار كونها مهمة جداً لضمان دقة عالية في عملية القطع. ولتقليل الأخطاء التي قد تنجم في حال اهتز الهيكل، فإنه يتم تخفيف درجة الحرارة على المواد المعدنية وكذلك تخفيف شدة اللحام والتشغيل.
وفي الوقت نفسه، يتم أيضاً طلاء السطح الخارجي لهيكل الماكينة يدوياً بشكل كامل، حيث يمكن لعملية الطلاء اليدوي أن تطيل عُمر هيكل الماكينة 20 سنة على الأقل.
- ماكينة ذات صلابة عالية

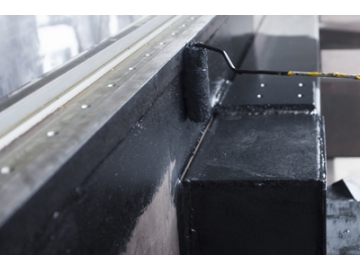

- طلاء الغلاف الخارجي

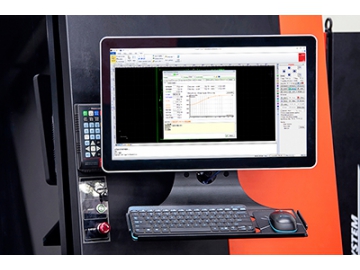

- شاشة لمس (شاشة عرض ذكية)
تُعد شاشة اللمس (شاشة العرض) النافذة العملية التي من خلالها يتعامل المستخدم مع ماكينة القطع، ولهذا تم تصميم نظام التشغيل في ماكينات القطع بالليزر من قبل الشركة السويسرية Bystronic بالتعاون مع فريق محترف من شركتنا يتمتع بمهارة عالية ومتخصصين في التطوير البصري (الضوئي)، حيث تم تزويد نظام التحكم بشاشة لمس ذكية لتبدو واجهة التشغيل بسيطة ومريحة في التعامل معها.
- ماكينة قطع معلقة جانبية متكاملة لقطع الألواح والأنابيب المعدنية مع طاولة قطع أنابيب جانبية معلقة، حيث يمكن لهذه الآلة أن تقطع أنبوب يصل طولة إلى 3 أمتار، ويتم ربط أداة القطع إلى هيكل الآلة حيث يتم توصيل أداة الآلة مع العارضة وبدون وجود أي دعامة أخرى في الوسط، كما يمكن تدوير الأنبوب بشكل أحادي مع حركة القطع.
- ماكينة قطع قائمة نتكاملة لقطع الألواح والأنابيب المعدنية مع طاولة قطع أنابيب قائمة على الأرضية حيث يمكن لهذه الآلة أن تقطع أنبوب بطول يصل إلى 6 أمتار، وبالمقارنة مع طاولة القطع الجانبية المعلقة، فإنه يتم تزويد منتصف طاولة القطع هذه بدعامة آلية وسكة (قضيب توجيه) إضافي ومحرك دفع. كما يمكن لقضيب المسار (قضيب التوجيه) أن ينقل المواد بشكل تلقائي ويمكن لمحرك الدفع أن يدور بشكل متزامن تماماً مع حركة القطع، كما يمكن أيضاً أن يتم التثبيت المركزي بشكل يدوي أو بشكل تلقائي.
