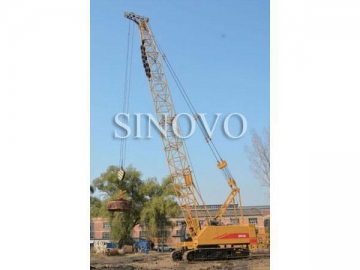

معدات الضغط الديناميكي CHUY500
إن معدات الضغط الديناميكي هي عبارة عن ماكينة مطورة وفقاً للرافعة المجنزرة الخاصة بنا. من خلال إستبدال وحدة العمل، يمكن إستخدامها كا معدات للضغط الديناميكي أو رافعة هيدروليكية.
إن CHUY500 هي معدات الدك المثالية الخاصة بنا التي تدمج بين خبرتنا في تصنيع الرافعات المجنزرة الهيدروليكية ومتطلبات السوق. إنها تعتبر جيل جديد من معدات البناء في مجال الأعمال الترابية.
تم إنتاجها وفقاً لمتطلبات السوق، إن الرافعة المجنزرة الهيدروليكية لديها المميزات التالية:
1. لقد تم إستعمال محرك QLS-9 الكوميني ونظام الهيدروليك Rexroth لتعزيز الدقة.
2. يتم إستعمال جهاز متطور محلي لتحديد العزم. يوجد أجهزة سلامة أخرى مثل جهاز تحديد الإرتفاع، جهاز قفل الدوران للقرص الدوار، جهاز منع تمايل الذراع، إلخ.
3. عملية مريحة: إن الرافعة المجنزرة الهيدروليكية تدعم التحويل بحرية بين الضغط الديناميكي و وظائف الرفع.
4. إن نظام التحريك الهيدروليكي بالكامل مؤهل على قيادة هيكل رافعة وقرص دوار بوزن 80 طن.
5. إن جسر الذراع ملحوم بفولاذ مستورد ذات قوة عالية ويأتي بهيكل جملوني. إن تصميم الهيكل القابل للمط في الواجهة الأمامية للذراع يسمح للرافعة المجنزرة الهيدروليكية أن تقوم بإنجاز مهام الضغط الديناميكي.
6. إن الرافعة المتحركة مركبة بجهاز إمتصاص الصدمات موازن، الذي يزيد من الإستقرار ويخفض من نسبة الإهتزاز.
7. بفضل تصميم الجنزير التلسكوبي، فإن الكرين الهيدروليكي يقدم أكبر عرض للنقل 3.48m .
المعلمات التقنية للرافعة المجنزرة الهيدروليكية| البند | البيانات | |
| قابلية الدك (kNm) | 5000 | |
| طول الذراع (m) | 19-28 | |
| وزن المطرقة (t) | 20 | |
| سرعة البكرة (حبل واحد) | سرعة الرفع للبكرة (m/min) | 116 |
| سرعة الإنزال للبكرة (m/min) | يتنوع مع إرتفاع البكرة | |
| النطاق (m/min) | 0-49 | |
| أقصى قابلية رفع للحبل السلكي (t) | 13.5 | |
| أقصى إرتفاع رفع (m) | المسافة من مركز البكرة العلوية إلى الأرض | |
| زاوية التشغيل (من دون جسر) | الزاوية بين الذراع ومستوى الأرض (يتنوع مع وزن الرفع) | |
| زاوية التشغيل (مع جسر) | زاوية مركز و أفق الذراع | |
| سرعة الدوران (rpm) | 0-3 | |
| سرعة السير (km/h) | 1.2 | |
| قابلية الصعود | 30% | |
| كتلة ثقل الموازن (t) | 25.2 | |
| الوزن مع ذراع المرفاع (t) | 83 | |
| طول الإتصال الأرضي × مقياس الجنزير (m) | 5480x4200 | |
| عرض الجنزير (mm) | 860 | |
| ضغط الأرض (MPA) | 0.085 | |
| المحرك | النوع | كوميني QSL-9 |
| الطاقة (kw) | 209 | |
| السرعة (rpm) | 2000 | |
