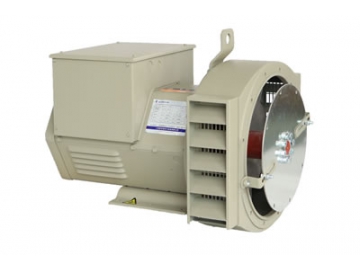

مولد التيار المتردد 6 أقطاب
تُنتج شركة Shanyan Power مولدات التيار المتردد 6 أقطاب من سلسلة GR-M حيث تتمتع بقدرة تتراوح من 1125 إلى 2400 كيلو فولت أمبير، كما يمكن دمجها مع محركات الديزل العالية الطاقة، وتم تصميمها خصيصاً للاستخدام كنظام طاقة كهربائية في السفن العملاقة.
الميزات:
يعمل مولد المغناطيس الدائم (PMG) على توفير الإثارة الذاتية بشكل منفصل لضمان العزل بين الإثارة والطاقة المخرجة من أجل الأمن والسلامة.
تستخدم منظم آلي متطور للجهد الكهربائي من نوع MX341B مزود بخاصية الاستشعار ثلاثي المراحل ويصل تنظيم الجهد إلى ±1%.
يستخدم المولد 2/3 من خط اللف لمكافحة التيار المحايد وتجنب ارتفاع درجة حرارة المولد الكهربائي.
يتميز الهيكل بحملين فردي ومزدوج، حيث أن المحمل قياسي محكم يساعد على سهولة التركيب والصيانة.
يتم إحاطة اللفات النهائية بالكامل بشريط الألياف الزجاجية لمضاعفة القوة الميكانيكية لللفات.
درجة الحماية هي IP23
| الموديل | ارتفاع درجة الحرارة | ارتفاع في درجة الحرارة H-grade بثلاث مراحل (115 درجة مئوية / 45 درجة مئوية) | ارتفاع في درجة الحرارة F-grade بثلاث مراحل （90 ℃ / 50 درجة مئوية） | ||||||||||||
| التردد | 50Hz (1500 دورة /دقيقة) | 60Hz (1800 دروة / دقيقة) | 50Hz (1500 دورة /دقيقة) | 60Hz (1800 دروة / دقيقة) | |||||||||||
| مروحة أحادية الطور | 380 | 400 | 415 | 416 | 440 | 460 | 480 | 380 | 400 | 415 | 416 | 440 | 460 | 480 | |
| GR-M-1000 | السعة المقدرة ( كيلو فولت أمبير) | 1187.5 | 1250.0 | 1250.0 | 1300.0 | 1368.8 | 1437.5 | 1500.0 | 1068.8 | 1125.0 | 1125.0 | 1170.0 | 1231.3 | 1295.0 | 1350.0 |
| القدرة المقدرة ( كيلوواط) | 950.0 | 1000.0 | 1000.0 | 1040.0 | 1095.0 | 1150.0 | 1200.0 | 855.0 | 900.0 | 900.0 | 936.0 | 985.0 | 1036.0 | 1080.0 | |
| الكفاءة (%) | 94.8 | 94.9 | 95.0 | 93.0 | 93.1 | 93.2 | 93.3 | 94.8 | 94.9 | 95.0 | 93.0 | 93.1 | 93.2 | 93.3 | |
| GR-M-1100 | السعة المقدرة ( كيلو فولت أمبير) | 1368.8 | 1375.0 | 1375.0 | 1350.0 | 1500.0 | 1585.0 | 1650.0 | 1320.0 | 1237.5 | 1237.5 | 1206.3 | 1268.8 | 1306.3 | 1360.0 |
| القدرة المقدرة ( كيلوواط) | 1095.0 | 1100.0 | 1100.0 | 1080.0 | 1200.0 | 1268.0 | 1320.0 | 1056.0 | 990.0 | 990.0 | 965.0 | 1015.0 | 1045.0 | 1088.0 | |
| الكفاءة (%) | 93.6 | 93.6 | 93.8 | 93.4 | 93.5 | 93.6 | 93.7 | 93.6 | 93.6 | 93.8 | 93.4 | 93.5 | 93.4 | 93.7 | |
| GR-M-1200 | السعة المقدرة ( كيلو فولت أمبير) | 1440.0 | 1500.0 | 1500.0 | 1537.5 | 1710.0 | 1800.0 | 1800.0 | 1282.5 | 1350.0 | 1350.0 | 1425.0 | 1500.0 | 1531.3 | 1620.0 |
| القدرة المقدرة ( كيلوواط) | 1152.0 | 1200.0 | 1200.0 | 1230.0 | 1368.0 | 1440.0 | 1440.0 | 1026.0 | 1080.0 | 1080.0 | 1140.0 | 1200.0 | 1225.0 | 1296.0 | |
| الكفاءة (%) | 93.6 | 1000.0 | 93.6 | 93.3 | 93.4 | 93.5 | 93.6 | 93.6 | 93.7 | 93.6 | 93.3 | 93.4 | 93.5 | 93.6 | |
| GR-M-1300 | السعة المقدرة ( كيلو فولت أمبير) | 1560.0 | 1625.0 | 1625.0 | 1693.8 | 1781.3 | 1872.5 | 1950.0 | 1390.0 | 1462.5 | 1462.5 | 1831.3 | 1893.8 | 1681.3 | 1750.0 |
| القدرة المقدرة ( كيلوواط) | 1248.0 | 1300.0 | 1300.0 | 1355.0 | 1425.0 | 1498.0 | 1560.0 | 1112.0 | 1170.0 | 1170.0 | 1465.0 | 1515.0 | 1345.0 | 1400.0 | |
| الكفاءة (%) | 94.6 | 94.7 | 94.8 | 94.1 | 94.2 | 94.2 | 94.3 | 94.6 | 94.7 | 94.8 | 94.1 | 94.2 | 94.2 | 94.3 | |
| GR-M-1400 | السعة المقدرة ( كيلو فولت أمبير) | 1681.3 | 1750.0 | 1750.0 | 1835.0 | 1931.3 | 2012.5 | 2100.0 | 1500.0 | 1575.0 | 1575.0 | 1668.8 | 1756.3 | 1812.5 | 1887.5 |
| القدرة المقدرة ( كيلوواط) | 1345.0 | 1400.0 | 1400.0 | 1468.0 | 1545.0 | 1610.0 | 1680.0 | 1200.0 | 1260.0 | 1260.0 | 1335.0 | 1405.0 | 1450.0 | 1510.0 | |
| الكفاءة (%) | 94.6 | 94.7 | 94.8 | 94.6 | 94.7 | 94.6 | 94.8 | 94.6 | 94.7 | 94.8 | 94.6 | 94.7 | 94.6 | 94.8 | |
| GR-M-1500 | السعة المقدرة ( كيلو فولت أمبير) | 1710.0 | 1800.0 | 1800.0 | 1872.0 | 1968.0 | 2073.6 | 2160.0 | 1536.0 | 1620.0 | 1620.0 | 1716.0 | 1809.6 | 1809.6 | 1944.0 |
| القدرة المقدرة ( كيلوواط) | 1425.0 | 1500.0 | 1500.0 | 1560.0 | 1640.0 | 1728.0 | 1800.0 | 1280.0 | 1350.0 | 1350.0 | 1430.0 | 1508.0 | 1555.0 | 1620.0 | |
| الكفاءة (%) | 96.4 | 96.5 | 96.6 | 94.9 | 94.9 | 94.9 | 95.0 | 96.4 | 96.5 | 96.6 | 94.9 | 94.9 | 94.9 | 95.0 | |
| GR-M-1600 | السعة المقدرة ( كيلو فولت أمبير) | 1900.0 | 2000.0 | 2000.0 | 2075.0 | 2185.0 | 2300.0 | 2400.0 | 1710.0 | 1800.0 | 1800.0 | 1912.5 | 2000.0 | 2075.0 | 2160.0 |
| القدرة المقدرة ( كيلوواط) | 1520.0 | 1600.0 | 1600.0 | 1660.0 | 1748.0 | 1840.0 | 1920.0 | 1368.0 | 1440.0 | 1440.0 | 1530.0 | 1600.0 | 1660.0 | 1728.0 | |
| الكفاءة (%) | 96.0 | 96.2 | 96.3 | 96.1 | 96.2 | 96.3 | 96.3 | 96.0 | 96.2 | 96.3 | 96.1 | 96.2 | 96.2 | 96.3 | |
أكسسوارات وملحقات اختيارية:
جهاز حساس درجة حرارة الحامل واللفة RTD
جهاز مانع تداخل الترددات ( جهاز كابت ضد التداخل اللاسلكي)
ثَّرْمِستور ( جهاز مقاوم حراري) للحماية من درجة الحرارة العالية في اللفة PT100 و مرحل كهربائي.
وحدة صمام ثنائي للكشف عن الأضرار.
وحدة اختبار الحث ثلاثية الأطوار MX341 أو MX321 AVR مما يجعل AS440AVR ينظم الجهد بنسبة تصل إلى ±0.5% وحدة منع اختفاء الإثارة
مسخن مقاوم للتكثيف
جهاز يدوي منظم وقياس الجهد الكهربي
مرشح هوائي
وحدة تحكم عامل القدرة PFC3
جهاز حث بتشغيل متوازي
حامل تزليق إضافي
