المحرك الحثي ثلاثي الطور متعدد السرعات بواسطة تغيير الأقطاب الذي استخدم في آلات التعدين، صناعة المنسوجات، الطباعة والصباغة، الزراعة، والأنشاءات. مع الكفاءة العالية، إنخفاض الضوضاء، وقلة الإهتزاز، المحرك الحثي ذو كفاءة الطاقة له قابلية تغيير الأقطاب وسرعة الدوران وفقاً للأحمال المختلفة لتسهيل التحكم بالسرعة.
حالات التشغيل:
درجة الحرارة المحيط من -15℃ إلى 40 درجة مئوية
الإرتفاع عن مستوى سطح البحر: أقل من 1000 متر
الرطوبة النسبية للهواء: أقل من أو تساوي 95 %
التردد: 50 هيرتز
الجهد: 380 فولت
IP: IP44
تصنيف التشغيل: S1 مستمر
أبعاد التركيب و ترتيب التركيب نفس المحركات من سلسلة Y
البيانات الفنية | النوع | القدرة kW | التيار A | السرعة المقننة r/min | طريقة التوصيل | النوع | القدرة kW | التيار A | السرعة المقننة r/min | طريقة التوصيل |
| YD801-4/2 | 0.45/0.55 | 1.4/1.5 | 1420/2860 | △ /YY | YD160L-6/4 | 9/11 | 20.6/23.7 | 965/1465 | △ /YY |
| YD802-4/2 | 0.55/0.75 | 1.7/2.0 | 1420/2860 | YD160L-8/4 | 7/11 | 19.0/21.8 | 730/1455 |
| YD90S-4/2 | 0.85/1.1 | 2.3/2.8 | 1415/2845 | YD160L-8/6 | 6/8 | 17.5/19.4 | 730/980 |
| YD90L-4/2 | 1.3/1.8 | 3.3/4.4 | 1410/2855 | YD160L-6/12 | 3.7/7 | 16.1/15.8 | 485/975 |
| YD90S-6/4 | 0.65/0.85 | 2.3/2.3 | 920/1410 | YD160L-6/4/2 | 4.5/7/9 | 11.4/15.1/18.8 | 980/1470/2940 | Y/ △ /YY |
| YD90L-6/4 | 0.85/1.1 | 2.8/3.0 | 925/1415 | YD160L-8/4/2 | 2.8/7/9 | 9.2/15.1/18.8 | 730/1470/2940 |
|
| YD90L-8/4 | 0.45/0.75 | 1.9/1.9 | 670/1390 | YD160L-8/6/4 | 4.5/6/7.5 | 13.8/14.5/15.6 | 735/980/1460 | △ /Y/YY |
| YD90S-8/6 | 0.35/0.45 | 1.6/1.4 | 675/930 | YD180M-4/2 | 15/18.5 | 29.4/36.7 | 1470/2940 | △ /YY |
| YD90L-8/6 | 0.45/0.65 | 1.9/1.8 | 680/920 | YD180M-6/4 | 11/14 | 25.9/29.8 | 980/1470 |
| YD100L1-4/2 | 2/2.4 | 4.8//5.6 | 1435/1855 | YD180M-8/6 | 7.5/10 | 21.9/24.2 | 730/980 |
| YD100L2-4/2 | 2.4/3 | 5.6/6.7 | 1430/2855 | YD180L-4/2 | 18.5/22 | 35.9/42.7 | 1470/2940 |
| YD100L1-6/4 | 1.3/1.8 | 3.8/4.4 | 940/1440 | YD180L-6/4 | 13/16 | 29.4/33.7 | 980/1470 |
| YD100L2-6/4 | 1.5/2.2 | 4.3/5.4 | 945/1435 | YD180L-8/4 | 11/17 | 26.7/32.3 | 730/1470 |
| YD100L-8/4 | 0.85/1.5 | 3.1/3.5 | 710/1415 | YD180L-8/2 | 9/12 | 24.8/28.3 | 730/980 |
| YD100L-8/6 | 0.75/1.1 | 2.9/3.1 | 710/950 | YD180L-6/12 | 5.5/10 | 19.6/20.5 | 490/980 |
| YD100L-6/4/2 | 0.75/1.3/1.8 | 2.6/3.7/4.5 | 950/1450/2900 | Y/ △ /YY | YD180L-8/4/2 | 7/9/12 | 20.2/20.6/24.1 | 740/960/1470 | Y/ △ /YY |
| YD112M-4/2 | 3.3/4 | 7.4/8.6 | 1460/2960 | △ /YY | YD200L-4/2 | 26/30 | 49.9/58.3 | 1470/2950 | △ /YY |
| YD112M-6/4 | 2.2/2.8 | 5.7/6.7 | 945/1450 | YD200L-6/4 | 18.5/22 | 41.4/44.9 | 980/1460 |
| YD112M-8/4 | 1.5/2.4 | 5.0/5.3 | 690/1445 | YD200L1-8/4 | 14/22 | 33/41.3 | 740/1470 |
| YD112M-8/6 | 1.3/1.8 | 4.5/4.8 | 695/950 | YD200L2-8/4 | 17/26 | 40.1/48.8 | 740/1470 |
| YD112M-6/4/2 | 1.1/2/2.4 | 3.5/5.1/5.8 | 960/1465/2975 | Y/ △ /YY | YD200L1-8/6 | 12/17 | 32.6/39.1 | 730/980 |
| YD112M-8/4/2 | 0.65/2/2.4 | 2.7/5.1/5.8 | 685/1465/2975 | YD200L2-8/6 | 15/20 | 40.3/45.4 | 730/980 |
| YD112M-8/6/4 | 0.85/1/1.5 | 3.7/3.1/3.5 | 700/950/1460 | △ /Y/YY | YD200L1-6/12 | 7.5/13 | 24.5/26.4 | 490/970 |
| YD132S-4/2 | 4.5/5.5 | 9.8/11.9 | 1470/2957 | △ /YY | YD200L2-6/12 | 9/15 | 28.9/30.1 | 490/980 |
| YD132S-6/4 | 3/4 | 7.7/9.5 | 965/1470 | YD200L-8/4/2 | 10/13/17 | 24.8/28.4/33.4 | 740/980/1470 | Y/ △ /YY |
| YD132S-8/4 | 2.2/3.3 | 7.0/7.1 | 715/1465 | YD225S-4/2 | 32/37 | 60.7/71.1 | 1480/2960 | △ /YY |
| YD132S-8/6 | 1.8/2.4 | 5.8/6.2 | 715/970 | YD225S-6/4 | 22/28 | 44.2/56.5 | 980/1470 |
| YD132S-6/4/2 | 1.8/2.6/3 | 5.1/6.1/7.4 | 970/1475/2970 | Y/ △ /YY | YD225S-8/4/2 | 14/18.5/24 | 35.3/39.9/46.6 | 740/990/1480 | Y/ △ /YY |
| YD132S-8/4/2 | 1/2.6/3 | 3.5/5.9/7.0 | 710/1475/2970 | YD225M-4/2 | 37/45 | 69.4/86.4 | 1480/2960 | △ /YY |
| YD132S-8/6/4 | 1.1/1.5/1.8 | 4.1/4.2/4.0 | 720/970/1470 | △ /Y/YY | YD225M-6/4 | 26/32 | 52.2/63.2 | 980/1470 |
| YD132M-4/2 | 6.5/8 | 13.8/17.1 | 1470/2960 | △ /YY | YD225M-8/4 | 24/34 | 53.2/66.7 | 740/1470 |
| YD132M-6/4 | 4/5.5 | 9.8/12.3 | 960/1470 | YD225M-12/6 | 12/20 | 35.2/39.7 | 490/980 |
| YD132M-8/4 | 3/4.5 | 9.0/9.4 | 715/1465 | YD225M-8/6/4 | 17/22/28 | 42.4/45.2/54.3 | 740/960/1480 | Y/ △ /YY |
| YD132M-8/6 | 2.6/3.7 | 5.8/6.2 | 715/970 | YD250M-4/2 | 45/52 | 84.4/98.7 | 1480/2960 | △ /YY |
| YD132M1-6/4/2 | 2.2/3.3/4 | 6.0/7.5/8.8 | 970/1470/2970 | Y/ △ /YY | YD250M-6/4 | 32/42 | 62.1/81.1 | 980/1480 |
| YD132M2-6/4/2 | 2.6/4/5 | 6.9/9.0/10.8 | 970/1475/2960 | YD250M-8/4 | 30/42 | 64.9/78.8 | 740/1460 |
| YD132M-8/4/2 | 1.3/3.7/4.5 | 4.6/8.4/10.0 | 710/1475/2970 | YD250M-6/12 | 15/24 | 42.1/47.1 | 490/990 |
| YD132M1-8/6/4 | 1.5/2/2.2 | 5.2/5.4/4.9 | 720/975/1470 | △ /Y/YY | YD250M-8/6/4 | 24/26/34 | 55.3/52.2/63.8 | 740/990/1480 | Y/ △ /YY |
| YD132M2-8/6/4 | 1.8/2.6/3 | 6.1/6.8/6.5 | 720/975/1470 | YD280S-4/2 | 60/72 | 111.3/136.7 | 1470/2950 | △ /YY |
| YD160M-4/2 | 9/11 | 18.5/22.9 | 1460/2920 | △ /YY | YD280S-6/4 | 42/55 | 81.5/106.7 | 980/1470 |
| YD160M-6/4 | 6.5/8 | 15.1/17.4 | 965/1460 | YD280S-8/4 | 40/55 | 83.5/102 | 730/1470 |
| YD160M-8/4 | 5/7.5 | 13.9/15.2 | 730/1450 | YD280S-12/6 | 20/30 | 54.8/58.9 | 490/980 |
| YD160M-8/6 | 4.5/6 | 13.3/14.7 | 730/975 | YD280S-8/6/4 | 30/34/42 | 68.3/67.5/77.9 | 740/980/1480 | Y/ △ /YY |
| YD160M-6/12 | 2.6/5 | 11.6/11.9 | 485/975 | YD280M-4/2 | 72/82 | 133.6/154 | 1470/2950 | △ /YY |
| YD160M-6/4/2 | 3.7/5/6 | 9.5/11.2/13.2 | 975/1475/2945 | Y/ △ /YY | YD280M-6/4 | 55/67 | 106.7/131.5 | 980/1470 |
| YD160M-8/4/2 | 2.2/5/6 | 7.6/11.2/13.2 | 730/1475/2945 | YD280M-8/4 | 47/67 | 96.9/122.9 | 730/1470 |
| YD160M-8/6/4 | 3.3/4/5.5 | 10.2/9.9/11.6 | 735/980/1460 | △ /Y/YY | YD280M-6/12 | 24/37 | 63.8/72.6 | 490/980 |
| YD160L-4/2 | 11/14 | 22.3/28.8 | 1455/2925 | △ /YY | YD280M-8/6/4 | 34/37/50 | 77.4/73.5/92.8 | 740/980/1480 | Y/ △ /YY |

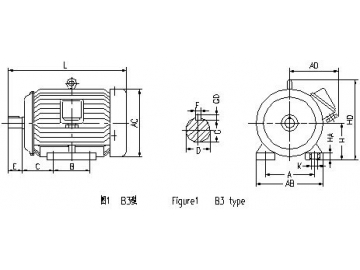

جدول 1 | قياس الإطار | أبعاد التركيب والأبعاد الكلية |
| A | B | C | D | E | F | G | GD | H | K | AB | AC | AD | HA | HD | L |
| 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 6 | 80 | 10 | 165 | 165 | 160 | 12 | 205 | 290 |
| 90S | 140 | 56 | 24 | 50 | 8 | 20 | 7 | 90 | 180 | 180 | 175 | 14 | 225 | 320 |
| 90L | 125 | 350 |
| 100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 205 | 205 | 185 | 16 | 250 | 385 |
| 112M | 190 | 70 | 112 | 245 | 230 | 195 | 18 | 270 | 405 |
| 132S | 216 | 89 | 38 | 80 | 10 | 33 | 8 | 132 | 280 | 270 | 245 | 20 | 320 | 480 |
| 132M | 178 | 520 |
| 160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 330 | 325 | 270 | 22 | 385 | 605 |
| 160L | 254 | 650 |
| 180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 9 | 180 | 355 | 360 | 290 | 24 | 425 | 670 |
| 180L | 279 | 710 |
| 200L | 318 | 305 | 133 | 55 | 16 | 49 | 10 | 200 | 19 | 395 | 400 | 355 | 28 | 475 | 780 |
| 225S | 356 | 286 | 149 | 55/60 | 110/140 | 16/18 | 49/53 | 10/11 | 225 | 435 | 450 | 370 | 30 | 530 | 825 |
| 225M | 311 | 820/850 |
| 250M | 406 | 349 | 168 | 60/65 | 140 | 18 | 53/58 | 11 | 250 | 24 | 490 | 495 | 455 | 32 | 570 | 935 |
| 280S | 457 | 368 | 190 | 65/75 | 18/20 | 58/67.5 | 11/12 | 280 | 550 | 550 | 470 | 38 | 640 | 1020 |
| 280M | 419 | 1070 |
| ملاحظة: بسط الكسور في الجدول يعطي بيانات محركات ذات قطبين بينما مقامات الكسور تعطي بيانات المحركات ذات الأكثر من قطبين. |

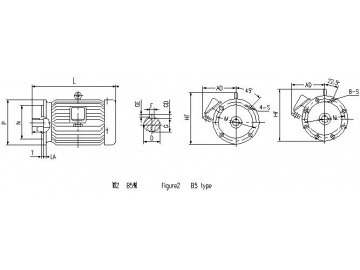

جدول2 | قياس الإطار | أبعاد التركيب والأبعاد الكلية |
| D | E | F | G | GD | M | N | P | S | T | عدد ثقوب التثبيت | AC | AD | HF | LA | L |
| 80 | 19 | 40 | 6 | 15.5 | 6 | 165 | 130 | 200 | 12 | 3.5 | 4 | 165 | 160 | 230 | 12 | 290 |
| 90S | 24 | 50 | 8 | 20 | 7 | 180 | 175 | 235 | 320 |
| 90L | 345 |
| 100L | 28 | 60 | 24 | 215 | 180 | 250 | 15 | 4 | 205 | 185 | 275 | 14 | 385 |
| 112M | 230 | 195 | 285 | 405 |
| 132S | 38 | 80 | 10 | 33 | 8 | 265 | 230 | 300 | 270 | 245 | 340 | 18 | 480 |
| 132M | 520 |
| 160M | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 19 | 5 | 325 | 270 | 400 | 605 |
| 160L | 650 |
| 180M | 48 | 14 | 42.5 | 9 | 360 | 290 | 420 | 670 |
| 180L | 705 |
| 200L | 55 | 16 | 49 | 10 | 350 | 300 | 400 | 400 | 355 | 470 | 780 |
| 225S | 55/60 | 110/140 | 16/18 | 49/53 | 10/11 | 400 | 350 | 450 | 8 | 450 | 370 | 530 | 20 | 825 |
| 225M | 820/850 |
ملاحظة: بسط الكسور في الجدول يعطي بيانات محركات ذات قطبين بينما مقامات الكسور تعطي بيانات المحركات ذات الأكثر من قطبين.
|

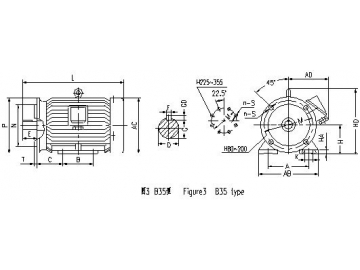

جدول 3 | قياس الإطار | أبعاد التركيب والأبعاد الكلية |
| A | B | C | D | E | F | G | GD | H | K | M | N | P | S | T | عدد ثقوب التثبيت | AB | AC | AD | HA | HD | L |
| 80 | 125 | 100 | 50 | 19 | 40 | 6 | 15.5 | 6 | 80 | 10 | 165 | 130 | 200 | 12 | 3.5 | 4 | 165 | 165 | 160 | 12 | 205 | 290 |
| 90S | 140 | 56 | 24 | 50 | 8 | 20 | 7 | 90 | 180 | 180 | 175 | 14 | 225 | 320 |
| 90L | 125 | 350 |
| 100L | 160 | 140 | 63 | 28 | 60 | 24 | 100 | 12 | 215 | 180 | 250 | 15 | 4 | 205 | 205 | 185 | 16 | 250 | 385 |
| 112M | 190 | 70 | 112 | 245 | 230 | 195 | 18 | 270 | 405 |
| 132S | 216 | 89 | 38 | 80 | 10 | 33 | 8 | 132 | 265 | 230 | 300 | 280 | 270 | 245 | 20 | 320 | 480 |
| 132M | 178 | 520 |
| 160M | 254 | 210 | 108 | 42 | 110 | 12 | 37 | 160 | 15 | 300 | 250 | 350 | 19 | 5 | 330 | 325 | 270 | 22 | 385 | 605 |
| 160L | 254 | 650 |
| 180M | 279 | 241 | 121 | 48 | 14 | 42.5 | 9 | 180 | 355 | 360 | 290 | 24 | 425 | 670 |
| 180L | 279 | 710 |
| 200L | 318 | 305 | 133 | 55 | 16 | 49 | 10 | 200 | 19 | 350 | 300 | 400 | 395 | 400 | 355 | 28 | 475 | 780 |
| 225S | 356 | 286 | 149 | 55/60 | 110/ 140 | 16/18 | 49/53 | 10/11 | 225 | 400 | 350 | 450 | 8 | 435 | 450 | 370 | 30 | 530 | 825 |
| 225M | 311 | 820/850 |
| 250M | 406 | 349 | 168 | 60/65 | 140 | 18 | 53/58 | 11 | 250 | 24 | 500 | 450 | 550 | 495 | 495 | 455 | 32 | 570 | 935 |
| 280S | 457 | 368 | 190 | 65/75 | 18/20 | 58/67.5 | 11/12 | 280 | 550 | 550 | 470 | 38 | 640 | 1020 |
| 280M | 419 | 1070 |
ملاحظة: بسط الكسور في الجدول يعطي بيانات محركات ذات قطبين بينما مقامات الكسور تعطي بيانات المحركات ذات الأكثر من قطبين.
|

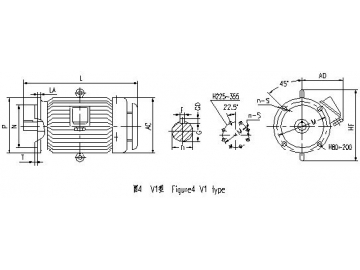

جدول 4 | قياس الإطار | أبعاد التركيب والأبعاد الكلية |
| D | E | F | G | GD | M | N | P | S | T | عدد ثقوب التثبيت | AC | AD | HF | LA | L |
| 80 | 19 | 40 | 6 | 15.5 | 6 | 165 | 130 | 200 | 12 | 3.5 | 4 | 165 | 165 | 260 | 12 | 335 |
| 90S | 24 | 50 | 8 | 20 | 7 | 180 | 180 | 270 | 365 |
| 90L | 400 |
| 100L | 28 | 60 | 24 | 215 | 180 | 250 | 15 | 4 | 205 | 195 | 300 | 14 | 430 |
| 112M | 230 | 205 | 320 | 450 |
| 132S | 38 | 80 | 10 | 33 | 8 | 265 | 230 | 300 | 270 | 265 | 380 | 18 | 535 |
| 132M | 575 |
| 160M | 42 | 110 | 12 | 37 | 300 | 250 | 350 | 19 | 5 | 325 | 270 | 450 | 660 |
| 160L | 705 |
| 180M | 48 | 14 | 42.5 | 9 | 360 | 290 | 490 | 730 |
| 180L | 765 |
| 200L | 55 | 16 | 49 | 10 | 350 | 300 | 400 | 400 | 355 | 550 | 840 |
| 225S | 55/60 | 110/140 | 16/18 | 49/53 | 10/11 | 400 | 350 | 450 | 8 | 450 | 370 | 610 | 20 | 890 |
| 225M | 880/915 |
| 250M | 60/65 | 140 | 18 | 53/58 | 11 | 500 | 450 | 550 | 495 | 455 | 640 | 22 | 995 |
| 280S | 65/75 | 18/20 | 58/67.5 | 11/12 | 550 | 470 | 720 | 1090 |
| 280M | 1140 |
ملاحظة: بسط الكسور في الجدول يعطي بيانات محركات ذات قطبين بينما مقامات الكسور تعطي بيانات المحركات ذات الأكثر من قطبين.
|
ملاحظة: كل البيانات الفنية كمرجع فقط وقد تتغير اعتماداً على مواصفات طلبك. من فضلك اتصل بنا لإي أسئلة.
