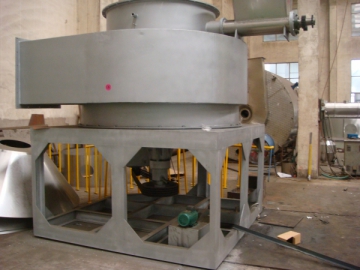

ماكينة التجفيف بالتبخير الفجائي
ماكينةالتجفيف بالتبخير الفجائي
إن ماكينة التجفيف بالتبخيرالفجائي هي آلة تجفيف جديدة وعالية الكفاءة، وهذه الآلة مصممة لاستبدال التجفيف القديمالعالي الاستهلاك والمنخفض الكفاءة. نستخدم المزايا من التجفيف العادي مثل التجفيفبالتدفق الهوائي. وفي مرحلة التصميم، لقد حققنا ماكينة التجفيف بالتبخير الفجائي التيتكون أكثر تقدما.
مبدأ التشغيل
يدخل الهواء الساخن في حجرة التجفيف، التكسير والخلط من أسفل ماكينة التجفيف بالتبخيرالفجائي بسرعة. إنه يحقق التأثيرات القوية من التدوير، التعويم، النفخ والقص للمواد.لذا الآلة تحبب المواد الخام عن طريق الطرد المركزي، القص، التصادم وتأثير الاحتكاك.إنه يعزز عملية تبادل الحرارة. في أسفل ماكينة التجفيف بالتبخير الفجائي، الحبيباتالكبيرة والرطبة مكسورة تحت عمل وحدة خلط. ثم الحبيبات الصغيرة مع الرطوبة المنخفضةهي مرفوعة بالتدفق الهوائي الدوراني، ثم تم انتهاء من التجفيف. هذه العملية من المرحلتينتحقق قدرة التجفيف الكبيرة والسريعة.
الميزات
1. يوجد كثيرمن الأنواع من معدات التغذية للاختيار للتغذية المستمرة أو الثابتة.
2. في أسفل ماكينة التجفيف بالتبخير الفجائي، المواد الخام لا تتصل بسطح الحرارة مباشرا،مما يتجنب من تغيير اللون أو الكربن.
3. لها آلة الضغط الهوائي وجهاز تبريد المحور، لضمان عمر الخدمة الطويل للآلة.
4. المعدات الخاصة مجهزة لتعزيز كمية الهواء الساخن.

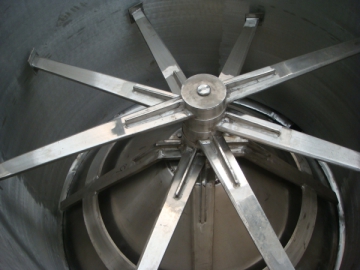

5. توجد القطع الدورانية التدفق داخل حجرة التجفيف لماكينة التجفيف بالتبخير الفجائي.إنها مستخدمة لتحكم في الرطوبة والتحبيب للمواد الخام.
6. الكفاءة العالية محققة بفضل سرعة الدوران داخل حجرة التجفيف.
خارطة الانسياب للإنتاج
1. المروحة
2. مبرد البخار
3. الآلة الرئيسية
4. جهاز فصل الهواء
5. صمام التفريغ
6. المطرقة الهوائية
7. نافض الغبار بالكيس
8. نظام الأنبوب
9. المروحة
10. خزانة التحكم
11. جهاز التغذية
12. فلتر الهواء
مخطط التكوين
| النوع | (A) ارتفاع (mm) | (B) طول (mm) | (C ) عرض (mm) |
| XSG4 | 4600 | 5500 | 5000 |
| XSG6 | 5500 | 6550 | 6000 |
| XSG8 | 6000 | 7100 | 5600 |
| XSG10 | 6500 | 8200 | 6700 |
| XSG12 | 7000 | 8900 | 7000 |
| XSG14 | 7800 | 10500 | 8500 |
| XSG16 | 8500 | 14500 | 11000 |
المواصفات التقنية
| الموديل | القطر الداخلي للآلة الرئيسية (mm) | كمية معالجة الهواء(m3/h) | قدرة التبخر (Kg/h) | الطاقة (kW) | الارتفاع الأقصى (m) | مساحة الغطاء (m2) |
| XSG4 | 400 | 1600-2500 | 40-60 | 25 | 4.6 | 19 |
| XSG6 | 600 | 4000-5500 | 80-120 | 37 | 5.5 | 26 |
| XSG8 | 800 | 6000-7500 | 150-240 | 48 | 6.0 | 34 |
| XSG10 | 1000 | 10000-12000 | 250-400 | 75 | 6.5 | 45 |
| XSG12 | 1200 | 15500-18000 | 450-610 | 85 | 7.5 | 58 |
| XSG14 | 1400 | 20000-24000 | 650-750 | 98 | 8.0 | 76 |
| XSG16 | 1600 | 25000-30000 | 800-1000 | 135 | 8.5 | 110 |
الملاحظة
1. كمية التبخر من الرطوبة هي محسوبة تحت درجة الحرارة الداخل بـ
2. الموديلات المخصصة لماكينة التجفيف بالتبخير الفجائي متوفرة أيضا.
3. المساحة المنشغل ستكون مختلفة وفقا للبيئة المختلفة.
العينات المجففة
| النوع | اسم المواد الخام | محتوى المياه الابتدائية (%) | محتوى المياه النهائية (%) | |
| الشريحة غير العضوية | Harlsalz | Barium stearate | 40 | 0.5 |
| Zinc stearate | 40 | 0.5 | ||
| Aluminum stearate | 45 | 2.0 | ||
| Calcium stearate | 40 | 2.5 | ||
| Magnesium stearate | 45 | 5.0 | ||
| كربونات | Manganese carbonate | 20 | 1.0 | |
| Cerium carbonate | 31 | 17 ( يشمل المياه البلورية) | ||
| Zinc carbonate | 80 | 0.5 | ||
| Calcium carbonate | 30 | 0.2 | ||
| أكسيد | Zirconia | 80 | 1.0 | |
| Iron oxide red | 60 | 1.0 | ||
| Zinc oxide | 60 | 1.0 | ||
| كلورات | Aluminum hydroxide | 55 | 1.0 | |
| Cuprous chloride | 45 | 1.0 | ||
| كبريتات | Sodium isocyanurate dioxide | 25 | 1.0 | |
| Calcium sulfate | 35 | 3.0 | ||
| Sodium pyrosulfite | 20 | 0.2 | ||
| آخر | Silica | 85 | 0.5 | |
| Lead sulfate | 25 | 0.5 | ||
| Sodium metasilicate | 47.5 | 42.4 | ||
| المواد الخام الكيميائية العضوية | Fentin acetate | 25 | 1.0 | |
| Acetoacetyl aniline | 15 | 0.2 | ||
| High test bleaching powder | 35-40 | 3 | ||
| المواد الكيميائية الزراعية | Padan | 20 | 1.0 | |
| Monosultap | 20 | 1.0 | ||
| ABamectin | 80 | 15 | ||
| Pyridaben | 25 | 0.5 | ||
| Paclobutrazol | 26 | 1.0 | ||
| Methomyl | 15 | 2.0 | ||
| Quizalofop-p-ethyl | 58 | 1.0 | ||
| Mancozeb | 30 | 1.0 | ||
| Tricyclazole | 28 | 1.0 | ||
| Atrazine | 40 | 1.0 | ||
| الصباغ | Fast blue | 35 | 0.5 | |
| Reactive yellow | 60 | 3.0 | ||
| Sulphur bordeaux | 60 | 3.0 | ||
| Basic yellow | 40 | 0.3 | ||
| Dilblack | 45 | 1.0 | ||
| Sulphur blue | 60 | 3.0 | ||
| Lead chrome yellow | 40 | 0.1 | ||
| الحفاز | Disproportionated catalyst | 50 | 1.0 | |
| Molecular sieve type | 24 | 2.0 | ||
| Rubber accelerator | 20-30 | 0.3 | ||
| الأدوية | Guanosine | 40 | 1.0 | |
| ucleotide,Vita yeast powder | 40 | 6 | ||
| Mohensin | 30 | 3.0 | ||
