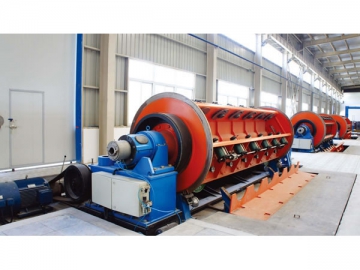

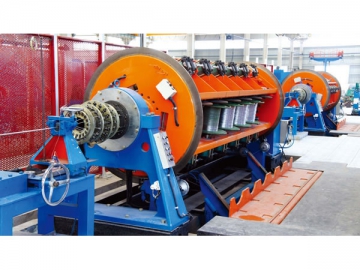

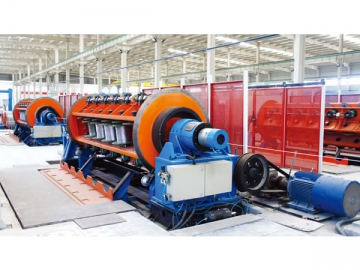

ماكينة جدل قوية JLK
التطبيقات
إن آلة التجديل تستخدم عادة لتجديل سلك الألومنيوم وسلك النحاس. إلى جانب ذلك، يمكن أن تُستخدم لصنع موصل مدمج بشكل دائري أو مقسم، وكذلك لفات سلكية لموصل ميليكين.
المميزات
1. هيكل آلة تجديل الأسلاك هذه ملحوم بشكل متكامل .
2. يمكنها تجديل سلكين مضاعفين بشكل متزامن .
3. يتم تجميل وتفريغ البكرات بشكل دفعات .
4. آلة تصنيع الكابلات مناسبة لإنتاج موصلات .Milliken
المزايا
1. سرعة عالية

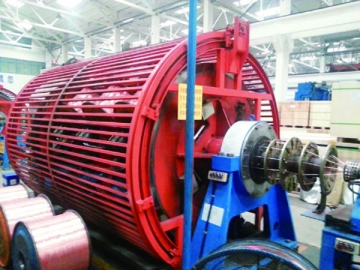

آلة التجديل الإطاري تستخدم القفص 630/6B ، والذي تصل أقصى سرعة دوران فيه إلى .350rpm
2. أحجام متعددة
يتراوح قطر بكرة آلة التجديل من 400 مم إلى 800 مم . عدد البكرات لكل قفص هو من 6 إلى 48 بكرة . تم وضع البكرات في شكل متوازي 3،4 ، 5 ، أو .6
3. أوضاع توتير متعددة
تتوفر مجموعة من أوضاع التوتير . هناك توتير مغناطيسي ، توتير ميكانيكي ، توتير ميكانيكي مع تغذية استرجاعية ، وتوتير هوائي ، إلخ .
4. طرق تحميل البكرات بدفعات مختلفة

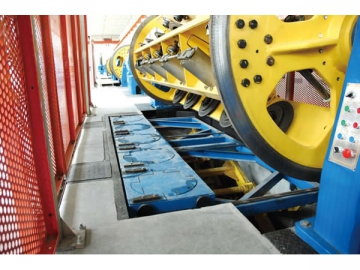

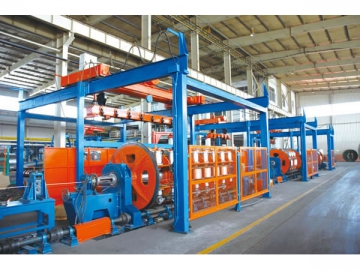

يمكن اختيار عدة أنواع لتحميل الدفعات ، على سبيل المثال ، جهاز التحميل الجانبي السفلي الهيدورليكي أو الكهربائي ، جهاز التحميل الجانبي .
5. آليات تثبيت مختلفة
التثبيت اليدوي ، التثبيت الهوائي ، التثبيت الكهربائي ، وأجهزة التثبيت الأخرى جميعها متاحة للإختيار .
التحسينات
1. لقد تم تصميم ثقوب إطار وحدة الآلة بشكل خاص لضمان التركيز . وهذا التصميم يمنع من تأثر الشد والتوتّر .
2. إن آلة التجديل الإطاري تتميز بآلية التثبيت . بتالي يمكن تعزيز التوتير الهوائي المستقر ، لتصبح مثبتات المحامل أكثر موثوقية .
3. تروس النقل مصنوعة بتكنولوجيا الطحن . بالتالي فهي تنتج ضوضاء أقل .
4. للتأكد من دقة العمل الآلي و والضبط المريح لحزام التزامن ، فإننا قد قمنا بتحسين هيكل التركيب لنقل حزام التزامن .
5. لقد تم تطوير نوع جديد من جهاز التحميل الجانبي السفلي الهيدروليكي .
6. آلة التجديل الإطاري مجهزة بآلة تثبيت كهربائية جديدة .
أداء المبيعات

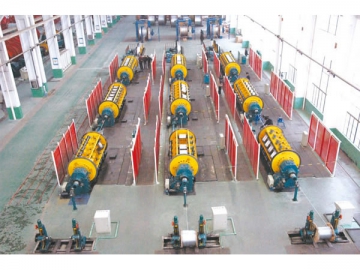

في العام 1996 ، تم بيع أول آلة تجديل إطاري إلى مقاطعة Hebei ، في الصين . وبعدها تم تصدير العديد من هذه الآلة إلى العديد من الدول الأجنبية .
| أبو ظبي : قطعة واحدة الجزائر : 3 قطع مصر : 6 قطع روسيا : قطعة واحدة كوريا : 8 قطع ماليزيا : 6 قطع | بنغلاديش : قطعة واحدة المكسيك : 4 قطع النيبال : قطعة واحدة السودان : قطعة واحدة طاجيكستان : قطعة واحدة تايلاند : قطعة واحدة | تركيا : 3 قطع الأوروغواي : قطعة واحدة إيران : 9 قطع الهند : 15 قطعة إندونيسيا : 6 قطع فيتنام : 4 قطع |
| حجم البكرة (mm) | أقصى سرعة دوران (rpm) | قطر السلك (mm) | |||||||
| 6B | 12B | 18B | 24B | 30B | 36B | الألومنيوم | النحاس | ||
| 500 | 273 | 225 | 198 | 173 | 151 | 120 | 1.8-5.0 | - | |
| 242 | 199 | 175 | 153 | 133 | 96 | - | 1.2-5.0 | ||
| 630 | السرعة العادية | 215 | 189 | 166 | 146 | 130 | 103 | 1.8~5.0 | - |
| 190 | 167 | 147 | 129 | 115 | 82 | - | 1.2-5.0 | ||
| السرعة العالية | 325 | 290 | 250 | 215 | 185 | 135 | 1.8-5.0 | - | |
| 220 | 195 | 170 | 145 | 128 | 108 | - | 1.2-5.0 | ||
