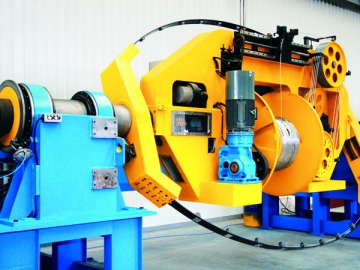

آلة التجميع JSH
التطبيق
تستخدم آلة تجديل أسلاك التوصيل في تجديل الأسلاك ذات الأشكال الخاصة ، أو لتجديل موصلات النحاس والألومنيوم المدمجة .
المزايا
1. آلة تجديل أسلاك التوصيل هذه فعّالة للغاية . ومعدّل إخراجها هو 4 أضعاف معدّل إخراج آلة التجديل الإطاري .
2. يتم تبريد قضيبها الرئيسي بشكل طبيعي ودوري بواسطة زيت التشحيم ، بالتالي يتم إطالة فترة خدمة الآلة .

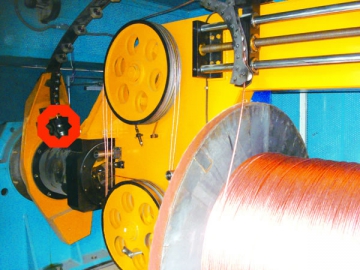

3. نظام عبور الأسلاك هو ذو شكل جديد . يتم توصيل السلك مباشرة من عجلة المغزل إلى الحزام المقوّس . يمر السلك إلى الحزام المقوّس مباشرة من خلال القضيب الرئيسي لموجّه السلك ، مما يقلل من زاوية عبور السلك .
4. آلة تجديل أسلاك التوصيل هذه تعمل بواسطة الحزام التوقيتي ، لتسمح بتصحيح زاوية إنحناء التجديل .
5. منصة النقل موحدة ، لذا فهي مريحة عند التركيب والنقل . ثقوب كلاً من نهايتي المحامل تم معالجتها لمرة واحدة ، وذلك لضمان محورية الثقوب .
6. حامل البكرة مصنوعين معاً وذلك لضمان دقة تركيب أعلى .
7. آلة تجديل الأسلاك تطبق نظام تحكم متقدم . ويتم التحكم بعملية التشغيل بواسطة محول طاقة وبرنامج PLC. هناك مصابيح إشارة لمراقبة الأبواب ، مستوى الزيت فب القضيب الرئيسي . إلخ .
المتغيرات
| حجم البكرة (mm) | أقصى سرعة دوران للقوس الرامي (rpm) | أقصى مقطع عرض للموصل (mm2) |
| 1600 | 500 | 240 |
| 2200 | 450 | 240 |
