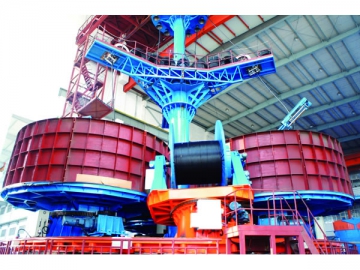

ماكينة تركيم وتدريع الأسلاك الفولاذية نوع عمودي CYL
التطبيق

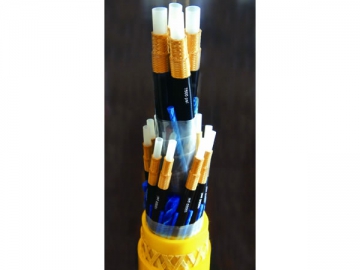

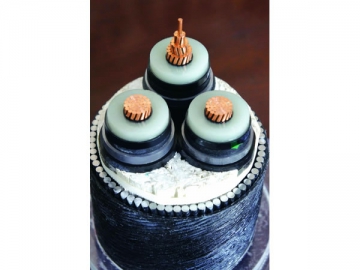

تستخدم آلة تصنيع الكابلات العمودية لتصنيع الكابلات البحرية MV ، HV أو EHV ، الكابلات السرية ، و الكابلات البحرية الكهروضوئية المركبة . كما أنها مناسبة أيضاً لتسليح أسلاك الفولاذ .
المميزات
1. وحدات تفريغ الأسلاك لآلة تصنيع الكابلات العمودية يمكن دمجها بحريّة لتصنيع أسلاك ذات تجويفات مختلفة .

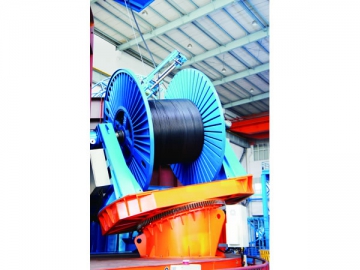

2. آلة التسليح هذه لديها محمّل بكرة يمكن وضع وحدات الألياف عليه . بالتالي ، فهو مناسب لتصنيع الكابلات البحرية الكهروضوئية المركبة .
3. لأن طاولة الدوران الرئيسية مدعومة بواسطة محامل إنحراف كبيرة ، لذا فإن آلة الكابلات مستقرة وموثوقة بالكامل .
4. عجلة الركوب المدببة سوف لن تنزلق على المسار .
5. آلتنا هذه تطبق طريقة إطلاق أسلاك متحركة . التوتير الثابت يتم ضبطه بواسطة .PID
6. هذه الآلة تطبق طريقة سحب خاصة لمنع تشوه الكابلات و للحفاظ على الكهرباء .
7. كل جزء في هذه الآلة يعمل بواسطة متحرك مستقل . لذا في مريحة التركيب والصيانة .
المزايا التنافسية

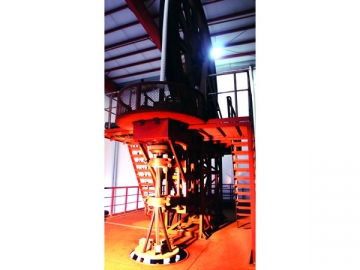

1. جزل التجديل العمودي في هذه الآلة لديه محمّل بكرة مع طوالة دوران . يمكنه تحرير الإسلاك من دون الإلتواء الخلفي ، وذلك لتصنيع الكابلات السرية .
2. هذه الآلة يمكنها تصنيع كابلات طويلة مع قسم تقاطع كبير .
3. طاولة الدوران الكبيرة لديها سرعة دوران عالية . وكفاءة تصنيع الكابلات عالية للغاية .
4. آلة تصنيع الكابلات تأتي مع درجة عالية من التشغيل الأوتوماتيكي .
التحسينات
1. كل لفة أسلاك مستقلة موضوعة بشكل منحرف لتغذية سلسلة للأسلاك .

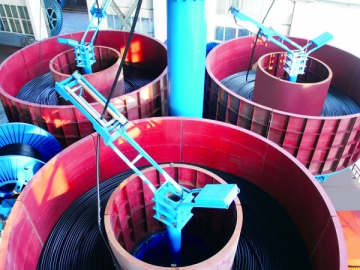

2. آلة تصنيع الأسلاك العمودية تستخدم طاولة دورانية لإطلاق الأسلاك والتي يمكنها تحقيق إطلاق الأسلاك بالإلتواء الخلفي .
3. طاولة الدوران الصغيرة مدعومة بواسطة محامل إنحراف بدلاً من الإسطوانية السفلية .
4. قطر طاولة الدوران الكبيرة تم مضاعفته إلى 20 متر .
أداء المبيعات
لقد قمنا ببيع 8 قطع من آلة تصنيع الكابلات العمودية ، و واحدة منهم قد تم تصديرها إلى إنجلترا .
المتغيرات
| مواصفات الأسطوانات (قرص دوار) | أقصى سرعة دوران (rpm) | مركز الكابل O.D. (mm) | أقصى قابلية حمل (kg) |
| 3*Ø7000/3*Ø2000 | 3 | 25-114 | 200,000 |
| 3*Ø8000/3*Ø3150 | 3 | 25-114 | 300,000 |
| 3*Ø10000/3*Ø3150 | 3 | 25-114 | 450,000 |
| 9*Ø3150/3*Ø3150 | 5 | 10-60 | 20,000 |

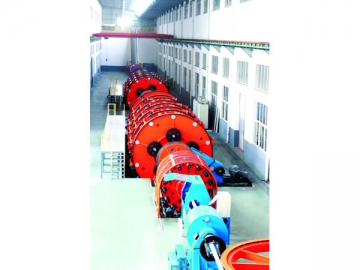

| مواصفات قفص التدريع | أقصى سرعة دوران (rpm) | سلك فولاذي دائري | سلك فولاذي مسطح |
| Ø630/60 Ø630/70 | 15 | Φ5.0, Φ6.0 | 7.5×2.5, 8.5×3.5 |
| Ø630/70 Ø630/80 | 15 | Φ5.0, Φ6.0 | 7.5×2.5, 8.5×3.5 |
