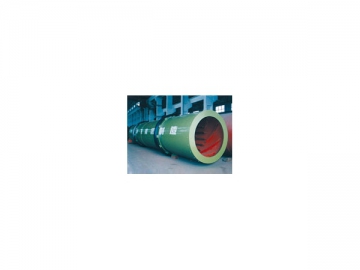

آلة التجفيف بالأسطوانة الثلاثية
آلة التجفيف بالأسطوانة الثلاثية تتميز بهيكل مدمج، وتصميم معقول، وتشغيل موثوق به، وكفاءة حرارية عالية، وانخفاض استهلاك الطاقة.
المزايا
1. بوجود الإسطوانات المعزولة ذاتيا، آلة التجفيف بالأسطوانة الثلاثية لديها الكفاءة الحرارية التى تصل إلى 80％ في حين أن الكفاءة الحرارية لآلة التجفيف بالأسطوانة الأحادية 35％ فقط. مقارنة مع آلة التجفيف بالأسطوانة الأحادية، آلة التجفيف بالأسطوانة الثلاثية توفر الفحم بنسبة 68％ ويتم زيادة انتاجها بمقدار 100％ .
2. طول آلة التجفيف بالأسطوانة الثلاثية هو 40％ فقط من آلة التجفيف بالأسطوانة الأحادية لتساعد فى تخطيط العملية. هذا أيضا يقلل من مساحة بناء المصنع ويوفر 40％ من المشاريع الاستثمارية. ومساحة أرضية آلة التجفيف بالأسطوانة الثلاثية حوالى 20 متر مربع.
3. المنتج يعتمد المقاومة للحرارة، مقاومة اهتراء سبيكة لوحة الصلب أربع مرات أكثر من مقاومة الاهتراء للوحة الفولاذ العادي، لذلك تزيد الخدمة الطويلة في الحياة
4. درجة حرارة المواد التى يتم تفريغها من آلة التجفيف بالأسطوانة الثلاثية أقل من 60℃ في حين أن درجة حرارة المواد التى يتم تفريغها من آلة التجفيف بالأسطوانة الأحادية 150℃. انخفاض درجة الحرارة المنفذ يساعد على تمديد وقت خدمة إزالة الغبار للمعدات. يمكن استخدام كيس الصندوق الهوائى النبضى لإزالة الغبار.
5. موقد التيار الهوائى الساخن يمكن استخدامه جنبا إلى جنب مع فرن القاع المميع ، فرن الفحم، وفرن الغاز.
المعلمات الفنية
| المواصفات | φ2.0×6m | φ2.5×6.5m | φ2.7×7m | φ3×7m | φ3.2×7m | φ3.6×8m | φ4.2×8.5m | |
| القطر الخارجى للإسطوانة m | 2.0 | 2.5 | 2.7 | 3 | 3.2 | 3.6 | 4.2 | |
| طول الإسطوانه الخارجية m | 6 | 6.5 | 7 | 7 | 7 | 8 | 8.5 | |
| حجم الإسطوانه m3 | 18.84 | 31.89 | 40.5 | 49.46 | 56.26 | 81.38 | 118 | |
| سرعة الإسطوانه rpm | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | 3-10 | |
| وقت وجود المواد دقيقة | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | 12-30 | |
| محتوى الترطيب المبدئى للمواد % | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | 6-25 | |
| محتوى الترطيب النهائى للمواد % | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | ≤1 | |
| أعلى درجة حرارة مأخوذة ℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | 750-900℃ | |
| السعة T/H | الخبث | 20-25 | 25-30 | 30-35 | 35-10 | 40-45 | 50-65 | 70-85 |
| الرماد المتطاير | 10-17 | 17-21 | 20-25 | 23-27 | 25-30 | 30-45 | 45-63 | |
| الرمل الأصفر | 20-27 | 25-40 | 27-45 | 30-45 | 35-50 | 55-75 | 75-99 | |
| موديل المحرك | Yr160m-4 | Yr132m-4E | Yr160m-4 | Yr160m-4 | Yr132m-5E | Yr160m-4E | Yr160m-4E | |
| طاقة المحرك KW | 7.5×2 | 11×2 | 7.5×4 | 7.5×4 | 11×4 | 15×4 | 18.5×4 | |
| موديل المخفض | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-6 | XWD-8 | XWD-8 | |
| نسبة سرعة المخفض | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | 17-29 | |
| وزن المعدات T | 25 | 32 | 35 | 38 | 43 | 57 | 77 | |
