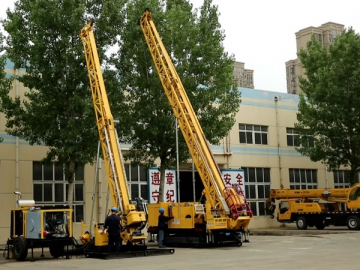

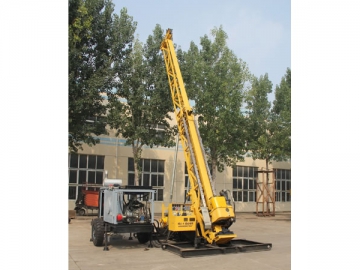

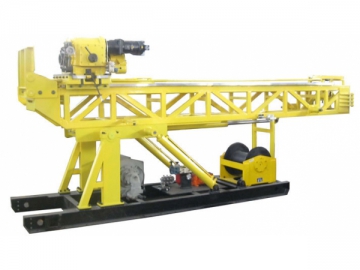

جهاز الحفر الأساسي الهيدروليكي المثبت على المقطورة، XDJ-4
جهاز الحفر الأساسي الهيدروليكي المثبت على المقطورة، XDJ-4 يأتي بهيكل وحداتي مفصل. كل المكونات تتضمن وحدة الطاقة، لوحة التحكم، رأس دوراني، الناصية والقاعدة كلها ذات تركيب وحداتي من أجل سهولة التركيب. كل مكون يزن على الأقل 500kg. هذا يخفف بشكل كبيرة من حموله النقل ويجعله مريحاً لنقل آلة الحفر الأساسي على الطرق الوعرة في التلال والمناطق الجبلية
المميزات الهيكلية:
1. وحدة الطاقة
الحفار الأساسي الهيدروليكي يشغل بواسطة محرك ديزل أو محرك كهربائ. وحدتي الطاقة هاتين يمكن التبادل بينهما بسرعة حتى في مواقع الحفر.

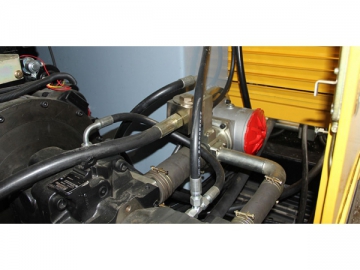

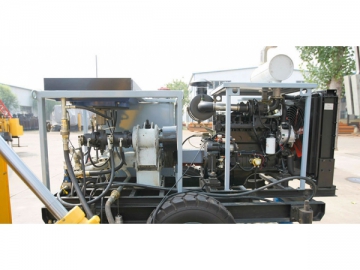

وحدة الطاقة2. المنظومة الهيدروليكية
يضمن النقل الهيدروليكي ثبات إستثنائي، ضجيج منخفض، سلامة عالية وموثوقية وتوفير كبير لليد العاملة.
3. صندق التروس
صندوق التروس لوحدة الدوران تتميز بإنتاج بعزم ذو سرعتين، ملبياً لمتطلبات السرعة والعزم لمختلف عمليات الحفر لمختلف أقطار الحفر

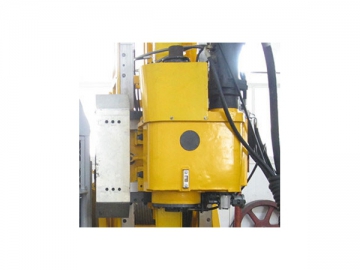

صندوق تروس
4. آلة الحفر
شوط التغذية يصل إلى 3.5m، ما يقلل بفعالية من زمن العمل وتحسين كفاءة الحفر.

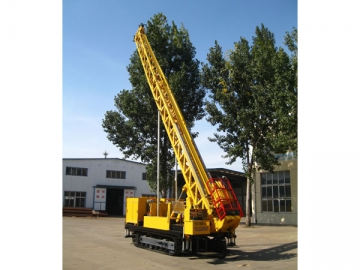

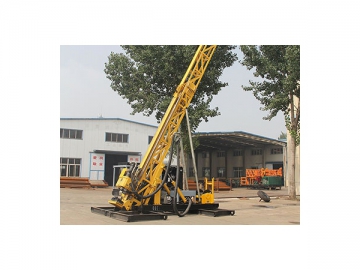

صارية
5. الونش
الحفار الأساسي الهيدروليكي المثبت على المقطورة مجهز بونش متطور يتميز بتحكم مستمر بالسرعة ويقدم قدرة رفع تصل إلى 6.3/13.1 طن للحبل

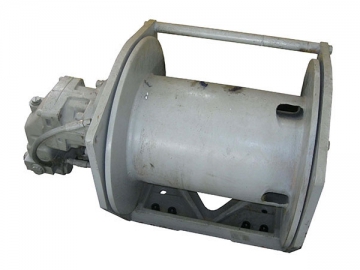

رافعة
6. لوحة التحكم
خلال التاكومتر (مقياس سرعة الدوران)، مقياس ضغط المثقاب، مقياس الأمبير، مقياس الفولتية، مقياس الضغط الهيدروليكي ومقياس ضخط مضخة الطين على لوحة التحكم، فإن يمكن لمشغلي الحفار مراقبة ظروف العمل في الوقت الفعلي وكذلك ظروف الثقب

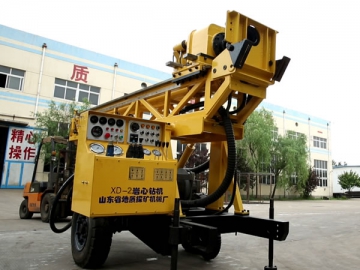

لوحة تحكم
| جهاز الحفر الأساسي الهيدروليكي المثبت على المقطورة، XDJ-4 | ||
| قدرة الحفر ( ثقب مستقيم) | BQ (φ55.5mm) | 1500 m |
| NQ (φ71mm) | 1200 m | |
| HQ (φ89mm) | 500 m | |
| PQ (φ114mm) | 300 m | |
| قدرة الرأس الدوراني | RPM | 40-920 rpm |
| العزم الأكبر | 2410 N·m | |
| طاقة التزويد القصوى | 50 KN | |
| طاقة الرفع القصوى | 150 KN | |
| القطر الداخلي الأقصى | 94 mm | |
| شوط التغذية | 3500 mm | |
| قدرة الونش الرئيسي | أقصى سحب (خط أحادي/ مزدوج) | 6300 /12600 kg |
| السرعة | 8-46 m/min | |
| قطر الحبل السلكي | 18 mm | |
| قدرة الإسطوانة ( طول الحبل السلكي) | 26 m | |
| قدرة ونش كابل الحفر | أقصى سحب | 1500 kg |
| السرعة | 30-210 m/min | |
| قطر الحبل السلكي | 6 mm | |
| قدرة الإسطوانة (طول الحبل السلكي) | 1500 m | |
| الصارية | إرتفاع الصارية | 9.5 m |
| زاية الحفر | 45°- 90° | |
| طريقة تشييد الصارية | هيدروليكي | |
| وحدة الطاقة | النوع | موتور كهربائي / محرك ديزل |
| الطاقة | 55kW/132kW | |
| ضغط المضخة الرئيسية | 27 mPa | |
| نوع المقبض | هيدروليكي | |
| نوع الربط بالقدم | هيدروليكي | |
| الوزن | 5300kg | |
| طريقة النقل | مقطورة | |
| جهاز الحفر الأساسي الهيدروليكي المثبت على المقطورة، XDJ-4 | |
| المكونات | الوزن |
| المحرك الكهربائي | 460 kg |
| محرك الديزل | 520 kg |
| الناصية المنخفضة | 480 kg |
| وحدة الدوران / طاولة الدوران | 450 kg |
| محطة هيدروليكية | 500 kg |
| 400 kg | |
| هيكل الحفار | 370 kg |
| لوحة التحكم | 150 kg |
| الرافعة الرئيسية | 300 kg |
| رافعة للتأسيس | 220 kg |
| الصارية العلوية | 280 kg |
| هيكل وحدة الطاقة | 210 kg |
