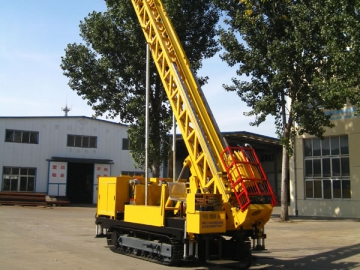

جهاز الحفر الأساسي الهيدروليكي المثبت على الجرارة، XDL-3000
XDL-3000 هو جهاز الحفر الأساسي الهيدروليكي النوع الأحدث المطور على أساس XDL-1500 لثقوب عميقة جداً. الحفار الدوار الهيدروليكي هذا يأتي بصندوق تروس، صارية، ونش، شاحنة جرارة وأجزاء أخرى. ما ينتج أداء حفر ممتاز. على سبيل المثال، في 2013، إستخدم الحفار الجوفي لحفر ثقوب بعمق 2567m والتي سجلت رقماً قياسياً كونها أعمق ثقوب على الإطلاق في الصين.
1. صندوق التروس
صندوق التروس للرأس الدوار يتميز بتنظيم للسرعة ويقدم مجال سرعة عريض ,إنتاجيات عزم بثلاثة أعمدة. ملبياً لمتطلبات السرعة والعزم لمختلف عمليات الحفر لمختلف أقطار الحفر. قبل رفع أنابيب الحفر، يمكن لصندوق التروس التحرك بشكل مجانب للسماح برؤية الثقب المحفور بوضوح.

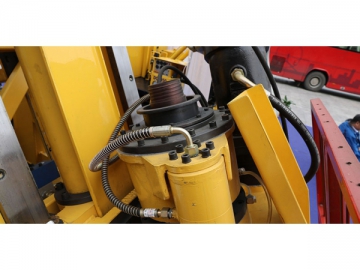

صندوق تروس إنزلاقي2. محمل الشاحنة (عجلات الهبوط)
يستطيع الحفار الهيدروليكي التحرك بسرعة وبثبات نظراً لنظام الشاحنة ذات عجلات الهبوط الذي تعزز من قوة القيادة ويقدم قدرو عالية على الصعود والهبوط من المنحدرات وما يجعلها مناسبة للعمليات في الحقل. مضخة الطين مرفقة لعجلات الهبوط.
مضخة الطين3. نظام التبريد
الحفار المثبت على الجرار مجهز بنظام تبريد بزيت هيدلوليكي مستقل والذي يمكنه التحكم بفعالية بدرجة حرارة الزيت للنظام الهيدروليكي.
4. مشبك هيدروليكي
يضمن المشبك الهيدروليكي تشابك سريع وموثوق لأنبوب الحفر بأداء تمركز عالي وسهولة في الإستخدام. شوط التغذية يصل إلى 3.5m، وبالتالي التقليل بشكل فعال من زمن العمل الإضافي، وتحسن كفاءة الحفر والتقليل من إنسداد الحفرة.
مشبك هيدروليكي5. ونش
يمكن للونش الوصول إلى أقصى خط أحادي يبلغ 19,200kg. سحب الخط المزدوج متوفر كذلك، مع قوة سحب تصل إلى 38,000kg.
ونش6. الصارية
الصارية بإرتفاع يبلغ 12.4m، تضمن رفع أنبوب الحفر إلى 9m في الشوط، وبالتالي التقليل من زمن الرفع.
| جهاز الحفر الأساسي الهيدروليكي المثبت على الجرارة، XDL-3000 | ||
| قدرة الحفر ( ثقب مستقيم) | BQ（φ55.5mm） | 3000 m |
| NQ（φ71mm） | 2500 m | |
| HQ（φ89mm） | 1600 m | |
| PQ（φ114mm） | 1000 m | |
| قدرة الرأس الدوراني | RPM | 15-1040 rpm |
| العزم الأكبر | 5070 N·m | |
| طاقة التزويد القصوى | 80 KN | |
| طاقة الرفع القصوى | 220 KN | |
| القطر الداخلي الأقصى | 94 mm | |
| شوط التغذية | 3400 mm | |
| قدرة الونش الرئيسي | أقصى سحب (خط أحادي/ مزدوج) | 19200 /38000 kg |
| السرعة | 8-36 m/min | |
| قطر الحبل السلكي | 22-24 mm | |
| قدرة الإسطوانة ( طول الحبل السلكي) | 40 m | |
| قدرة ونش كابل الحفر | أقصى سحب | 1800 kg |
| السرعة | 30-200 m/min | |
| قطر الحبل السلكي | 6 mm | |
| قدرة الإسطوانة (طول الحبل السلكي) | 3000 m | |
| الصارية | إرتفاع الصارية | 12.4 m |
| زاية الحفر | 45°- 90° | |
| طريقة تشييد الصارية | هيدروليكي | |
| وحدة الطاقة | النوع | محرك الديزل |
| الطاقة | 194 Kw | |
| ضغط المضخة الرئيسية | 28 MPa | |
| نوع المقبض | هيدروليكي | |
| نوع المشبك | هيدروليكي | |
| الوزن | 13500 kg | |
| طريقة النقل | شاحنة | |
