آلة قص بعارضة إهتزازية هيدروليكية
ACCURL يقوم بتصنيع آلة قص بعارضة إهتزازية هيدروليكية من أجل قطع الصفائح المعدنية بسمك يتراوح من بين 4mm و 6000mm. آلة قص الصفائح المعدنية أن يمكن أن تتعامل مع الأبعاد الكبيرة المطلوبة في خطوط تصنيع تشكيل الأنابيب والأسطوانات. يمكن أيضاً إستخدام هذه الآلة للتخريم والمسح. إننا نضمن أن ACCURL سيوفر لك آلة القص الهيدروليكية التي تبحث عنها.
المزايا الرئيسية
1. آلة قص بعارضة إهتزازية هيدروليكية هي مبسطة تماماً وتلبي منتطلبات الإنتاج EU. بناء الهيكل يتم إتمامه عن طريق أجهزة لحام روبوتية أوتوماتيكية وتخضع لعملية تحرير الضغط بمعاملة التدلين.
2. آلات القص الهيدروليكية سلسلة QC12Y يتم إنتاجها بعديد من أطوال القطع وإختيارات القدرة.
3. حيث إنها مُجهزة بوظيفة محاذاة الإضاءة، فإن آلة القص هذه يمكن تعديلها بسهولة وبسرعة إلى زاوية القطع الصحيحة. شوط عارضة السكين يتم تعديله بطريقة بدون خطوات.
4. نظام هيدروليكي متكامل يؤدي إلى تشغيل موثوق به بشكل كبير وصيانة سهلة. لقد تم تنظيم النظام الهيدروليكي عن طريق شركة Bosch-Rexroth.
5. شفرة القطع يتم تشغيلها هيدروليكياً بمراكم غاز النيتروجين.

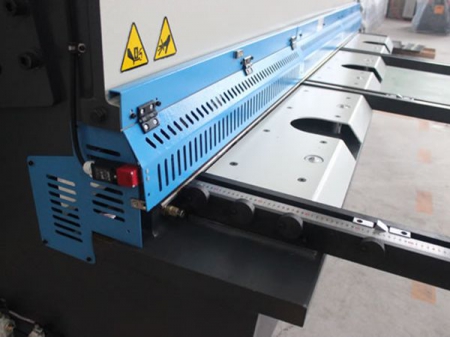

6. آلة القص بعارضة إهتزازية الهيدروليكية تتوافق مع معايير CE بما في ذلك أداة حماية الأصبع الأمامية المائلة وأداة الحماية الخلفية البصرية.
7. شفرات القص ذات الجودة العالية سهلة الصيانة والإستبدال.
تصميمات قياسية لآلة القص بعارضة إهتزازية الهيدروليكية
تعديل إرتفاع الشفرة بدقة وبسرعة بمقبض مفرد على الهيكل الجانبي.
شفارات متعددة الحواف لقطع الألومنيوم، فولاذ الكربون، والفولاذ المقاوم للصدأ.
سلك وإضاءة لخط القطع لقطع الخط العميق.
عداد الشوط.
تعديل طول القطع بسرعة

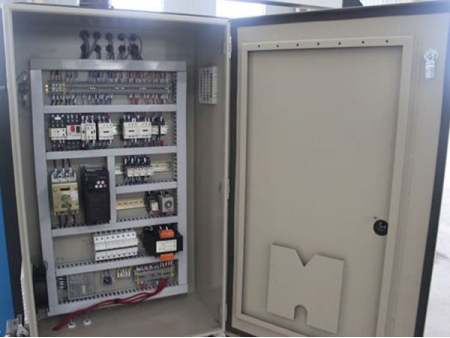

حماية الحمولة الزائدة الهيدروليكية والكهربائية.
أذرع دعم أمامية وذراع تربيع.
ألواح حشو السرير بنقل الكرة.
عاكس الدلتا ببرغي كروي وقضيب مصقول بدقة 0.01 mm.
أفضل قطع
تعديل المقياس الخلفي وفقاً لفتحة الشفرة.
ميزة سحب المقياس الخلفي.
حلقة البرمجة والبرنامج الفرعي.
قطع أوتوماتيكي (قطع سريع).
تصميمات إختيارية آلة قص بعارضة إهتزازية هيدروليكية
حمالة دعم خلفية أسطوانية.
نظام دعم ورقي هوائي.
مقياس قطع زاوية الرقاقة المُثبت على طاولة.
التحكم CNC في سمك اللوحة، موضع المقياس الخلفي، مدخلات طول القطع.
الذهاب إلى التحكم في المقياس الخلفي.
مواصفات آلة قص بعارضة إهتزازية هيدروليكية
| النموذج (AC/MS7) | ||||||||
| سمك القطع | mm | 4 | 4 | 4 | 6 | 6 | 6 | 6 |
| سمك القطع | mm | 2500 | 3200 | 4000 | 2500 | 3200 | 4000 | 6000 |
| زاوية القص | الدرجة | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' | 1°30' |
| SPM | min-1 | ≥ 22 | ≥ 18 | ≥ 12 | ≥ 16 | ≥ 12 | ≥ 10 | ≥ 7 |
| مقياس خلفي | mm | 20-600 | 20-600 | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 |
| طول الممر | mm | 85 | 85 | 85 | 145 | 145 | 145 | 140 |
| محرك رئيسي | kW | 5.5 | 5.5 | 5.5 | 7.5 | 7.5 | 7.5 | 11 |
| الوزن الصافي | kg | 3460 | 4280 | 6600 | 5140 | 6220 | 8520 | 17000 |
| الحجم الكلي (L×W×H) | mm | 3100×1430 ×1450 | 3800×1555 ×1500 | 4600×1705 ×1600 | 3150×1500 ×1600 | 3850×1600 ×1620 | 4650×1850 ×1700 | 6780×2450 ×2100 |
| النموذج (AC/MS7) | ||||||||
| سمك القطع | mm | 8 | 8 | 8 | 8 | 8 | 12 | 12 |
| سمك القطع | mm | 2500 | 4000 | 3200 | 5000 | 6000 | 2500 | 3200 |
| زاوية القص | الدرجة | 1°30' | 1°30' | 1°30' | 1°30' | 1°16' | 2° | 2° |
| SPM | min-1 | ≥ 12 | ≥ 10 | ≥ 10 | ≥ 8 | ≥ 6 | ≥ 10 | ≥ 9 |
| مقياس خلفي | mm | 20-600 | 20-600 | 20-600 | 20-800 | 20-800 | 20-800 | 20-800 |
| طول الممر | mm | 145 | 145 | 145 | 300 | 300 | 300 | 300 |
| محرك رئيسي | kW | 11 | 11 | 11 | 18.5 | 18.5 | 18.5 | 18.5 |
| الوزن الصافي | kg | 5900 | 10200 | 7360 | 18000 | 21800 | 9000 | 10700 |
| الحجم الكلي (L×W×H) | mm | 3180×1680 ×1700 | 3880×1830 ×1720 | 4680×1980 ×1780 | 5855×2260 ×2100 | 6880×2260 ×2100 | 3300×2030 ×1840 | 4000×2100 ×1940 |
| النموذج (AC/MS7) | |||||||
| اللوحة | 12 | 8 | 16 | 16 | 16 | 16 | |
| سمك القطع | mm | 4000 | 6000 | 2500 | 3200 | 4000 | 6000 |
| سمك القطع | mm | 1°54' | 2° | 2°9' | 2° | 2° | 2° |
| SPM | min-1 | ≥ 8 | ≥ 4 | ≥ 9 | ≥ 8 | ≥ 7 | ≥ 4 |
| مقياس خلفي | mm | 20-800 | 20-1000 | 20-800 | 20-800 | 20-1000 | 20-1000 |
| طول الممر | mm | 300 | 320 | 315 | 320 | 320 | 320 |
| محرك رئيسي | kW | 18.5 | 30 | 22 | 22 | 30 | 45 |
| الوزن الصافي | kg | 13800 | 38000 | 11100 | 14300 | 19700 | 44000 |
| الحجم الكلي (L×W×H) | mm | 4800×2270 ×2000 | 6900×2800 ×2500 | 3310×2240 ×2000 | 4030×2390 ×2100 | 4820×2490 ×2460 | 7100×2900 ×2650 |
| النموذج (AC/MS7) | |||||||
| سمك القطع | mm | 20 | 20 | 25 | 25 | 32 | 32 |
| سمك القطع | mm | 3200 | 6000 | 2500 | 3200 | 2500 | 3200 |
| زاوية القص | الدرجة | 2°30' | 2°30' | 3° | 3° | 3°30' | 3°30' |
| SPM | min-1 | ≥ 5 | ≥ 4 | ≥ 5 | ≥ 5 | ≥ 4 | ≥ 4 |
| مقياس خلفي | mm | 20-1000 | 20-1100 | 20-1000 | 20-1000 | 20-1000 | 20-1500 |
| طول الممر | mm | 320 | 150 | 325 | 325 | 350 | 350 |
| محرك رئيسي | kW | 37 | 55 | 37 | 37 | 45 | 45 |
| الوزن الصافي | kg | 22000 | 51000 | 20000 | 27000 | 32500 | 42100 |
| الحجم الكلي (L×W×H) | mm | 4190×2695 ×2300 | 7100×3500 ×3050 | 3450×2650 ×2800 | 4130×3100 ×2800 | 3550×3100 ×2800 | 4335×3300 ×3280 |
