غطاء من الفولاذ المقاوم للصدأ مبطن بالزجاج

Glass Lined Wiped Film Evaporator (WFE)

يُعتبر المبخر المبطن ذو الغشاء (WFE) عبارة عن مبخر ذو طبقة رقيقة يلعب دورًا حيويًا في تطبيقات التبخر التي تتضمن مواد مسببة للتآكل، وباعتبارنا شركة تصنيع محترفة في تصنيع معدات معالجة مقاومة التآكل، فإننا نوفر مبخرات بأغشية مبطنة بالزجاج والتي تم تصميمها خصيصًا للتعامل مع المواد ذات خصائص اللزوجة العالية والحساسية العالية للحرارة والتلوث العالي ونقاط الغليان العالية.

ومن أجل ضمان الأداء الأمثل في مقاومة التآكل، يتم تبطين جميع الأجزاء الداخلية للمبخر مسح الفيلم ذو الطبقة التي تتلامس مع السوائل أو الغازات المسببة للتآكل بالمينا التقنية، أو PTFE أو غيرها من المواد غير المعدنية التي تتميز بمقاومة التآكل. كما إن اعتماد هذه المواد المقاومة للتآكل يوفر للسطح الداخلي للمبخر حماية فعالة ضد المواد المسببة للتآكل، وبالتالي ضمان المتانة العالية وعمر الخدمة الطويل.

الضغط التصميمي
الوعاء: ذو تفريغ هوائي (تخلخل) كامل (FV) إلى 0.25 ميجا باسكال
السترة (الغلاف): 0.6 ميجا باسكال

المعايير
HG/T4299-2019

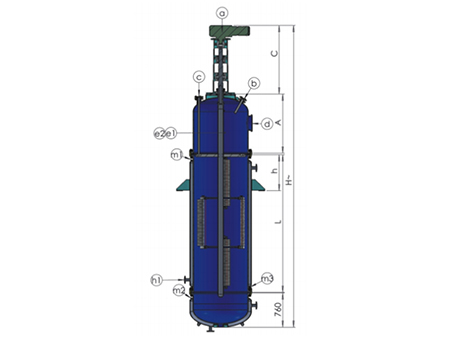

التحميل مبخر مسح الفيلم

الموديل	0.25	0.5	1.0	2.0	3.0	4.0	5.0	6.0	7.0	8.0	9.0	10.0	12.5
D1 (mm)	219	300	500	600	600	800	900	900	1000	1000	1200	1200	1300
D2 (mm)	325	400	600	700	700	900	1000	1000	1100	1100	1300	1300	1450
L (mm)	650	800	900	1350	1850	1830	2010	2370	2460	2750	2600	2900	3200
S (mm)	385	425	650	845	845	880	905	400	430	430	470	470	470
B (mm)	185	205	265	545	545	650	675	675	680	680	750	750	750
C (mm)	900	1155	1225	1380	1380	1550	1665	1665	1740	1740	2000	2100	2200
H (mm)	2150	2615	3070	4150	4650	4940	5275	5145	5335	5630	5840	6250	6800
h (mm)	330	350	365	475	475	475	475	650	650	650	660	680	680
منطقة التبادل الحراري (m~2)	0.31	0.57	1.08	2.16	3.13	4.04	5.11	6.15	7.13	8.17	9.09	10.25	12.9
طاقة المحرك (K=W)	0.75	1.5	1.5	2.2	3	4	5.5	5.5	5.5	7.5	7.5	7.5	11
الوزن (kg)	245	385	475	1090	1495	1810	2370	2460	2800	3100	4000	4500	4900

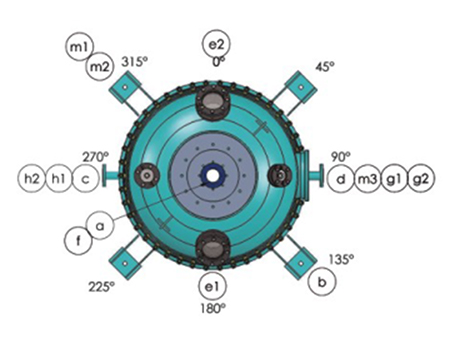

التحميل توصيل الأنابيب

الموديل	a	b	c	d	e1	e2	f	g1	g2	h1	h2	m1	m2
WFE-0.25	50	50	50	50	/	/	25	20	/	20	/	G1/2"	/	G1/2"
WFE-0.5	65	50	65	65	/	/	50	25	/	25	/	G1/2"	/	G1/2"
WFE- 1.0	80	50	100	100	100	100	65	40	/	40	/	G1/2"	/	G1/2"
WFE-2.0	125	50	50	125	100	100	80	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-3.0	125	50	50	125	100	100	80	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-4.0	125	50	50	150	125	125	80	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-5.0	125	50	50	150	125	125	100	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-6.0	125	50	50	200	125	125	100	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-7.0	125	50	65	200	125	125	100	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-8.0	125	50	65	250	125	125	100	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE-9.0	125	50	65	250	125	125	100	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE- 10	125	50	65	300	125	125	100	50	50	50	50	G1/2"	G1/2"	G1/2"
WFE- 12.5	125	50	65	400	125	125	150	100	100	100	100	G1/2"	G1/2"	G1/2"
