الاستخدامات
تم تجهيز المضخة الحلزونية اللا مركزية مع قادوس مفتوح M3 بجسر مقاوم الإجهاد القياسي، والذي يمنع ويحل عددا من المشاكل التي تواجهها المضخات االحلزونية، مثل ضغط وانسداد القادوس بالمواد السميكة، وبالتالي يجعل التفريغ سلس وذو كفاءة تشغيلية عالية. يعتبر هذا النوع م مناسبة لنقل الملاط ذو محتوى صلب يبلغ 45% كحد أقصى، وتستخدم على نطاق واسع في كل من حماية البيئة وصناعة الأدوية.

مجال الحماية البيئية: نقل مياه الصرف الصحي، مياه الصرف الصناعية، الطين الخفيف، الوحل النشط، الوحل الجاف، المواد المشهة والنشطة، الإضافات الكيميائية

الصناعة الدوائية: نقل الكحول المستخرجة والسوائل المركزة في علم الأعشاب الصينية، عطور الأعشاب ، رواسب الأعشاب، والحمأة الجافة من مصانع الأدوية.

خصائص المضخة الحلزونية اللا مركزية مع قادوس مفتوح VD-P04M3 (جسر مقاوم إجهاد)
أكبر ضغط عمل 12 بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD050-011P04M3 1~3 60~160 3~5.5
VD060-019P04M3 2~5 60~160 3~7.5
VD070-029P04M3 3~8 60~160 5.5~11
VD090-053P04M3 5~12 60~120 7.5~18.5
VD100-080P04M3 8~20 50~120 11~22
VD120-120P04M3 10~25 50~100 18.5~37
VD150-230P04M3 15~40 50~90 22~55
VD170-300P04M3 20~50 50-80 30~75
خصائص المضخة الحلزونية اللا مركزية مع قادوس مفتوح VD-P06M3 (جسر مقاوم إجهاد)
أكبر ضغط عمل 18 بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD050-011P06M3 1~3 60~160 3~7.5
VD060-019P06M3 2~5 60~160 5.5~11
VD070-029P06M3 3~8 60~160 7.5~18.5
VD090-053P06M3 5~12 60~120 11~22
VD100-080P06M3 8~20 50~120 18.5~37
VD120-120P06M3 10~25 50~100 22~55
VD150-230P06M3 15~40 50~90 30~75
VD170-300P06M3 20~50 50~80 45~130
خصائص المضخة الحلزونية اللا مركزية مع قادوس مفتوح VD-P08M3 (جسر مقاوم إجهاد)
أكبر ضغط عمل 24 بار
الموديل التدفق( متر مكعب/ ساعة) السرعة(دورة /دقيقة) قدرة المحرك (ك.و)
VD050-011P08M3 1~3 60~160 5.5~11
VD060-019P08M3 2~5 60~160 7.5~18.5
VD070-029P08M3 3~8 60~160 11~22
VD090-053P08M3 5~12 60~120 18.5~45
VD100-080P08M3 8~20 50~120 22~55
VD120-120P08M3 10~25 50~100 30~75
VD150-230P08M3 15~40 50~100 45~130

مبدأ العمل
المضخات الحلزونية اللامركزية هي مضخات ذات إزاحة إيجابية التي تعتمد على تناسب التداخل بين الحركة اللامركزية للعضو الدوار والعضو الثابت. تجاويف المضخة منفصلة عن بعضها. من خلال دوران العضو الدوار داخل العضو الثابت، يتم نقل عمود التجاويف بشكل محوري من نهاية مدخل المضخة إلى مخرجها. هذا يولد فرق ضغط يودي لتدفق المادة بين مختلف فجوات المضخة .

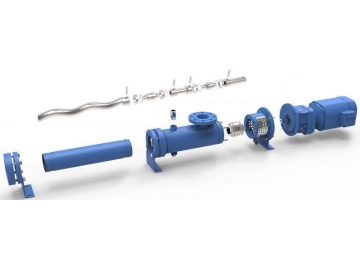

ميزات التركيب

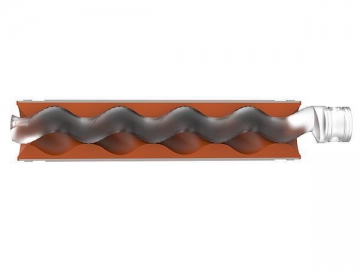

  • رسمة التصميم للعضو الثابت والدوار

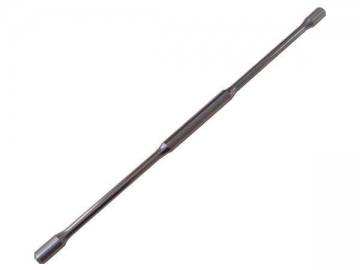

  • مفصل كاردان من القضيب المعدني المرن

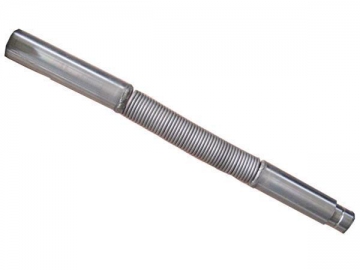

  • مفصل كاردان من قضيب الزنبرك المرن

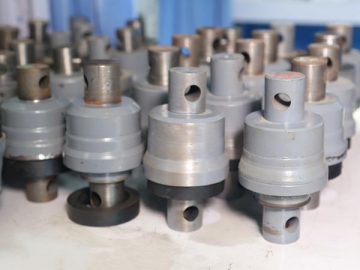

  • مفصل كاردان ذو مسننات كروية

العضو الدوار
تم تصميم العضو الدوار وتشكيله بأشكال هندسية مختلفة وفقا لطلب العميل. تتم عملية تصليب السطح أو المعالجة الحرارية الفراغية للمكونات المعدنية. وبذلك يمكن أن تصل صلابة المواد إلى HRC 65-67

العضو الثابت
المواد: يتم الختيار من بين المواد NBR ، NBRH ، HNBR ، EPDM و FKM. حيث أنها تختلف في مقاوماتها للتآكل والحرارة وظروف العمل.

وصلة الكاردان (Universal joint)
نقدم مجموعة متنوعة من الوصلات العامة ليتم الاختيار من بينها. هناك نوعين وصلات ذات مسمار تقليدي ونوع ذو أكمام، بالإضافة نوع للاستخدام الغذائي، وأنواع مرنة، نوع مسننات كروية، ومفاصل من نوع المسمار المتقاطع. يمكن للوصلات تحمل مستويات عزم الدوران والأحمال المحورية المختلفة.

عمود الإحكام (مانع تسرب Shaft seal)
يمكن أن يكون عمود الإحكام مانع تسرب أو سداد ميكانيكي . يعتمد الاختيار على ظروف العمل الموجودة لديك. يوجد نظام تبريد زونظام غسل من أجل إطالة عمر الخدمة .

نظام القيادة
تتوفر أنظمة SEW و NORD و ABB وغيرها من أنظمة القيادة عالية الجودة.

شركة Weifang Subtor شركة استثمارية مملوكة لشركة Subtor الألمانية في أراضي الصين، تقدم مجموعة واسعة من المضخات الحلزونية اللامركزية وأجزائها. المضخة الحلزونية اللا مركزية مع قادوس مفتوح M3 لها استخدامات متعددة مثل الطعام، ضخ مياه المجاري والطين، ضخ السوائل اللزجة .. إلخ. المضخة الحلزونية اللامركزية هي نوع من المضخات ذات الإزاحة الإيجابية، والمعروفة أيضاً بمضخة اللولب اللامركزي. من خلال التكنولوجيا الألمانية وموارد التسويق، قدمت شركة Subtor مضخات PCP عالية الجودة مع خدمة تخصيص للعملاء العالميين
