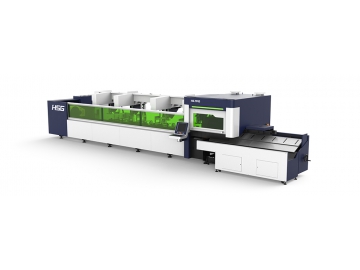

ماكينة تقطيع مواسير فايبر ليزر TH65
طلب عرض سعر
مقدمة
مقارنة بآلات قطع المواسير الأخرى فإن آلة القطع بفايبر ليزر TH65 لديها سرعة و تسارع أسرع مع سرعة قصوى تبلغ 100م/دقيقة و تسارع أقصى يصل إلى 1.0G وهو أسرع بـ 5 مرات من قواطع المواسير الأخرى.
التطبيقات
المواد المستخدمة: ستانلس ستيل والكربون الصلب لـ 0.5-10 والألمنيوم والنحاس الأصفر والنحاس والصفائح المجلفنة والصفائح المدرفلة على البارد وغيرها.
الأشكال المستخدمة: مربعة ، دائرية ، مستطيلة ، بيضاوية ، وأشكال خاصة مثل الشكل D والأنبوب السداسي.
التطبيق بالصناعة: تستخدم آلة قطعاللمواسير للمعالجة الخارجية للصفائح المعدنية وأدوات المطبخ والأثاث والإنارة والمعدات الرياضية وتصنيع المركبات وغيرها
المواصفات التقنية
| منطقة المعالجة ( ماسورة دائرية) | Φ20mm-Φ210mm | ||
| منطقة المعالجة ( ماسورة مربعة) | 20×20mm-150×150mm | ||
| طول أنبوب الآلة | 6500mm | ||
| طاقة الليزر | 1000W-4000W | ||
| الطول الموجي لليزر | 1070-1080mm | ||
| السرعة القصوى للنقل | 100m/min | ||
| سرعة التسريع القصوى | 1.0G | ||
| دقة الوضع | 0.03mm/m | ||
| دقة إعادة الوضع | ±0.03mm | ||
| طاقة التزويد | 380V/50Hz | ||
| وزن حمولة الآلة | 3000Kg | ||
| أبعاد الآلة | 12000mm×3500mm×2800mm | ||
* نقدم أشعة الليزر في مستويات طاقة مختلفة. يتم الإعتماد على المواد والسماكات التي يجب قطعها بشكل مباشر على طاقة الليزر.
المواد المتوافقة
- ستانلس ستيل
- الكربون الصلب
- النحاس الأصفر
- النحاس
- الألمنيوم
- الستيل المجلفن
- الستيل المردفل على البارد
- التيتانيوم
- الستيل الكهربائي
- السيلكون الصلب
مواصفات القطع
- نظام الليزرنستخدم فايبر ليزر بطاقة عالية سلسلة YLS-CUT من IPG
-
- القابض الهوائيلا يعمل القابض الهوائي الأوتوماتيكي بالكامل فقط على توسعة وكسر قطع العمل بسرعة بل يضمن أيضاً قوة التثبيت الثابتة من خلال تعديل الضغط. وبسبب هذا تتم عملية التثبيت بدون حدوث تلف في الأنبوب. لا يوجد أي تشوه في الأنابيب حتى تلك التي تمتلك جدران رفيعة.
-
- جهاز تحميل وتفريغ المواد الأوتوماتيكيةيتم التحكم بجهاز تحميل وتفريغ المواد الأوتوماتيكي بإستخدام نظام تحكم رقمي لتزويد الأنابيب. سيقوم جهاز التحميل بربط أنبوب واحد من الحزمة وإرساله إلى الأمام ليتم فحصه وهذا يقلل من تكلفة تسليم المواد يدوياً حيث يمكن أيضاً تحميل حزم الأنابيب وتوصيلها بشكل متواصل مع عملية قطع الأنابيب.
-
- نظام التشغيل إن برنامج تشغيلHSG8800 هو عبارة عن برنامج تشغيل محترف تم بحثه وتطويره بشكل مستقل من قبل شركتنا من أجل آلات قطع فايبر ليزر وذلك لتسهيل التشغيل.
-
- مخفض الجريدة المسننة والترسبالعمل مع YCC نحن قادرون على توفير ترس أكثر متانة بالإعتماد على متطلبات العملاء من خلال تخصيص فولاذ التنغستن
-
