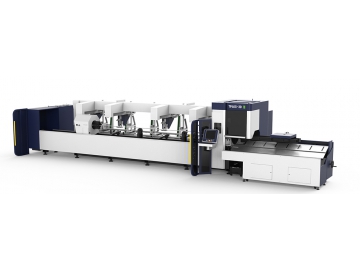

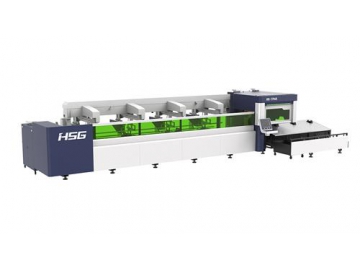

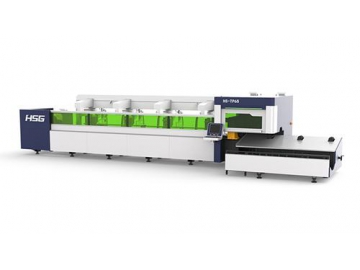

ماكينة قص مواسير ذات 5 محاور TH65

طلب عرض سعر

من نحن: http://pipemillsolution.asia/flying-saw.html

مقدمة

إنها مجهزة بآلة قطع ثلاثية الأبعاد يتم إستخدام ماكينة قص مواسير ذات 5 محاور TH65 لتشغيل 5 محاور آلية ويمكنها قطع الأنابيب المعدنية بمجموعة مختلفة من الأشكال وذلك بفضل زاوية التأرجح التي تصل إلى 135 درجة.

التطبيقات

المواد المستخدمة: ستانلس ستيل والكربون الصلب والألمنيوم والنحاس الأصفر والنحاس والصفائح المجلفنة والصفائح المدرفلة على البارد وغيرها.

الأشكال المستخدمة: مربعة ، دائرية ، مستطيلة ، بيضاوية ، وأشكال خاصة مثل الشكل D والأنبوب السداسي.

التطبيق بالصناعة: تستخدم آلة قطع المواسير للمعالجة الخارجية للصفائح المعدنية وأدوات المطبخ والأثاث والإنارة والمعدات الرياضية وتصنيع المركبات وغيرها

المواصفات التقنية

منطقة المعالجة ( ماسورة دائرية)	Φ20-Φ210mm
منطقة المعالجة ( ماسورة مربعة)	20×20-150×150mm
طول أنبوب الآلة	6500mm
طاقة الليزر	1000W-4000W
الطول الموجي لليزر	1070-1080mm
السرعة القصوى للنقل	100m/min
سرعة التسريع القصوى	1.0G
دقة الوضع	0.03mm/m
دقة إعادة الوضع	±0.03mm
طاقة التزويد	380V/50Hz
وزن حمولة الآلة	3000Kg
أبعاد الآلة	12000mm×3500mm×2800mm

* نقدم أشعة الليزر في مستويات طاقة مختلفة. يتم الإعتماد على المواد والسماكات التي يجب قطعها بشكل مباشر على طاقة الليزر.

المواد المتوافقة

ستانلس ستيل
الكربون الصلب
النحاس الأصفر
النحاس
الألمنيوم
الستيل المجلفن
الستيل المردفل على البارد
التيتانيوم
الستيل الكهربائي
السيلكون الصلب

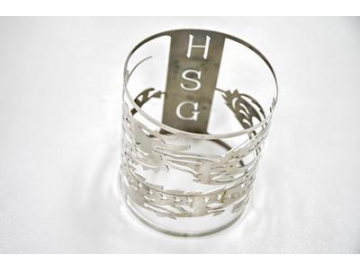

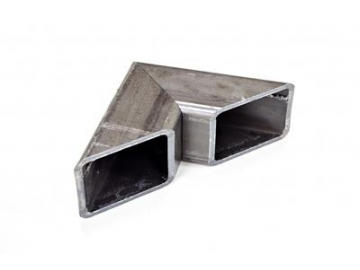

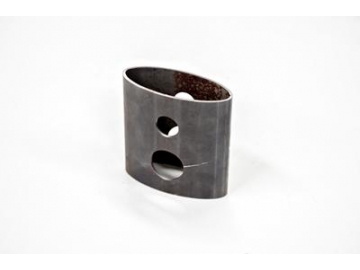

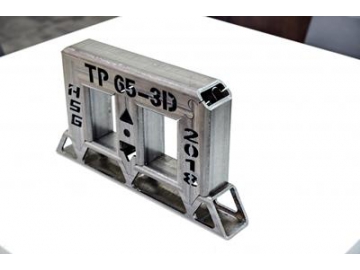

مواصفات القطع

المكونات

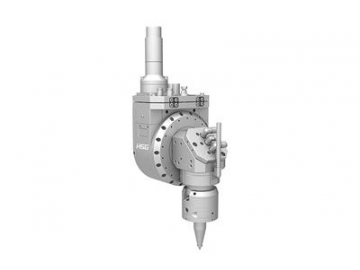

رأس القطع تستخدم هذه الآلة رأس قطع ثلاثي الأبعاد بخمس محاور وزاوية التأرجح القصوى هي 135 درجة.

نظام التشغيل

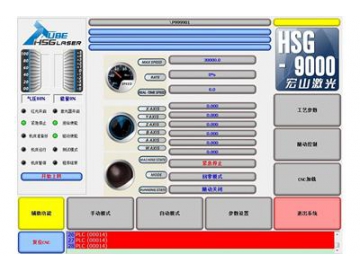

إن برنامج تشغيل HSG9000 عبارة عن برنامج تشغيل محترف تم بحثه وتطويره بشكل مستقل من قبل شركتنا من أجل قاطعات فايبر ليزر من أجل تسهيل التشغيل السهل.

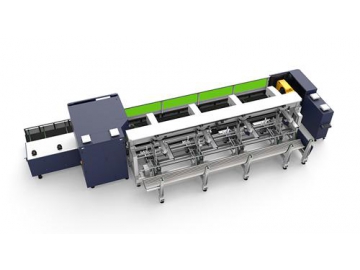

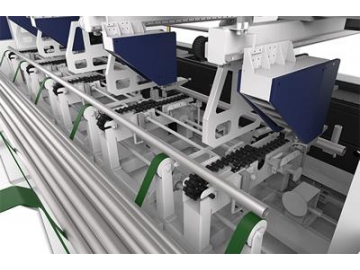

جهاز تحميل وتفريغ المواد الأوتوماتيكية
يتم التحكم بجهاز تحميل وتفريغ المواد الأوتوماتيكي بإستخدام نظام تحكم رقمي لتزويد الأنابيب. سيقوم جهاز التحميل بربط أنبوب واحد من الحزمة وإرساله إلى الأمام ليتم فحصه وهذا يقلل من تكلفة تسليم المواد يدوياً حيث يمكن أيضاً تحميل حزم الأنابيب وتوصيلها بشكل متواصل مع عملية قطع الأنابيب.
