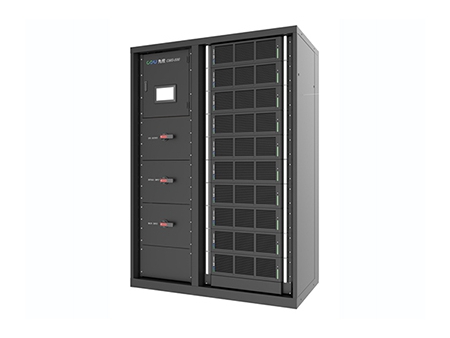

جهاز مانع انقطاع التيار الكهربائي (UPS) 50 إلى 500 كيلو فولت أمبير

طلب عرض سعر

الموقع الإلكتروني: http://siconelectric.ae/1-2-2-cms-50kva-ups-scalable-to-500kva.html

يمكن تطبيق جهاز مانع انقطاع التيار الكهربائي موديل CMS 50kVA من إنتاج شركة Sicon في أنظمة إمداد الطاقة المستمرة بقدرة 400 كيلو فولت أمبير و500 كيلو فولت أمبير حيث أن القدرة المعيارية لكل وحدة تُقدر بـ 50 كيلو فولت أمبير، كما يمكن تخصيص الجهاز إلى أن يصل إلى أقصى قدرة 500 كيلو فولت أمبير.

جهاز يو بي إس CMS 400KVA (400 كيلو فولت أمبير)

القدرة القصوى: 400 كيلو فولت أمبير
موديل وحدة الطاقة: CM50
قدرة الوحدة المعيارية: 50 كيلو فولت أمبير
الجهد الكهربي المستمر (فولتية مستمرة): ±240V
الأبعاد: 1400×800×1800 ملم (العرض×العمق×الإرتفاع)، وصندوق 19 إنش معياري
الوزن: 600 كجم

جهاز يو بي إس CMS 500KVA (500 كيلو فولت أمبير)

القدرة القصوى: 500 كيلو فولت أمبير
موديل وحدة الطاقة: CM50
قدرة الوحدة المعيارية: 50 كيلو فولت أمبير
الجهد الكهربي المستمر (فولتية مستمرة): ±240V
الأبعاد: 1400×800×2000 ملم (العرض×العمق×الإرتفاع)، وصندوق 19 إنش معياري
الوزن: 700 كجم

تفاصيل فنية لبعض خواص وحدات إمداد الطاقة UPS

وحدة إمداد الطاقة

الموديل	CM50
القدرة	50 كيلو فولت أمبير
توصيل الطاقة	3/3 phase
أبعاد الوحدة ( العرض×العمق×الإرتفاع) ملم	682×700×176
الوزن (كجم)	40 كجم تقريباً
الشحن	كل وحدة توفر 12.5 كيلو واط قوة شحن
معامل قوة الإدخال	≥ 0.99
أقصى قوة لتبديد الحرارة	2734 واط
نسبة التشوه التوافقي للتيار (THDI) (%)	≤ 3%

قيم الإدخال الرئيسية

وضع الإدخال	3-phase N E, 1-phase N E
مقدار فولتية الإدخال ( الجهد الكهربي المُدخل)	380V/220V±20%, 400V/230V±20%, 415V/240V±20%
تردد الإدخال (التردد الكهربي المُدخل)	50Hz±10%, 60Hz±10%
زمن بداية التشغيل (ثانية)	60 ثانية
THDI (%)	＜3%
معامل قدرة الإدخال PF	≥0.99

قيم إدخال إضافية

مقدار فولتية الإدخال ( الجهد الكهربي المُدخل)	380V/220V±20%, 400V/230V±20%, 415V/240V±20%
تردد الإدخال (التردد الكهربي المُدخل)	50 Hz, 60 Hz
نطاق تزامن التردد	50 Hz±4%, 60 Hz±4%

قيم إدخال التردد المستمر DC

جهد الإدخال المقدر	±384VDC
تفاوت جهد الإدخال	±345V~±440V DC

شحن البطارية

شحن محدود	نعم
القدرة على الشحن	10 ساعات ( ساعتان تخزين احتياطي)
نسبة استقرار الجهد الكهربي للشحن	±1%

قيم إخراج التيار الكهربي AC

معامل القدرة	1
مقدار فولتية الإخراج ( الجهد الكهربي المُخرج)	380V/220V AC, 400V/230V AC, 415V/240V AC
تردد الإخراج (التردد الكهربي المُخرج)	±4%;±0.2% (مزود بطارية)
نسبة استقرار جهد الإخراج	±1%
زمن استعادة جُهد الإخراج (دقيقة)	＜20 ( تغيير الحمل من صفر إلى 100 %)
القدرة على التحميل الزائد	تشتغل 10 دقائق بحمل 125 %
النقل من المصدر الرئيسي للكهرباء إلى مزود البطارية	0ms
النقل من التحويلة إلى مزود العاكس	< 1ms
معامل الذروة	3:01
تشوه شكل الموجة	≤1% (حمل خطي)، ≤3% (حمل لا خطي)
الكفاءة الإجمالية	≥95% (AC~AC), ≥98% (DC~AC)
دقة مشاركة الحمل	≤5%

بيئة العمل

درجة حرارة الجو	-25℃～60℃
درجة حرارة التشغيل	-5℃～40℃
إرتفاع التشغيل الأقصى	≤1500m
الرطوبة النسبية	≤95% non-cadency
درجة الحماية	IP30
التبريد	تبريد بالهواء
معايير الأمان والسلامة المطبقة	EN62040-1-1:2003 IEC60950-1:2001
التوافق / التلاؤم الإلكترومغناطيسي	EN62040-2:2006
مستوى الضجيج	≤55DB

تفاصيل أخرى

صندوق	19 إنش معيارية
نظام الإدارة والمراقبة	UPSupervisor
الواجهة	RS232، RS485، مزود بـ 8 منافذ اتصال و محول TCP/IP و SNMP (اختياري)
العرض	شاشة لمس ذكية LCD/LED
